اهمیت جانمایی صحیح دیوار برشی در ساختمان‌ها

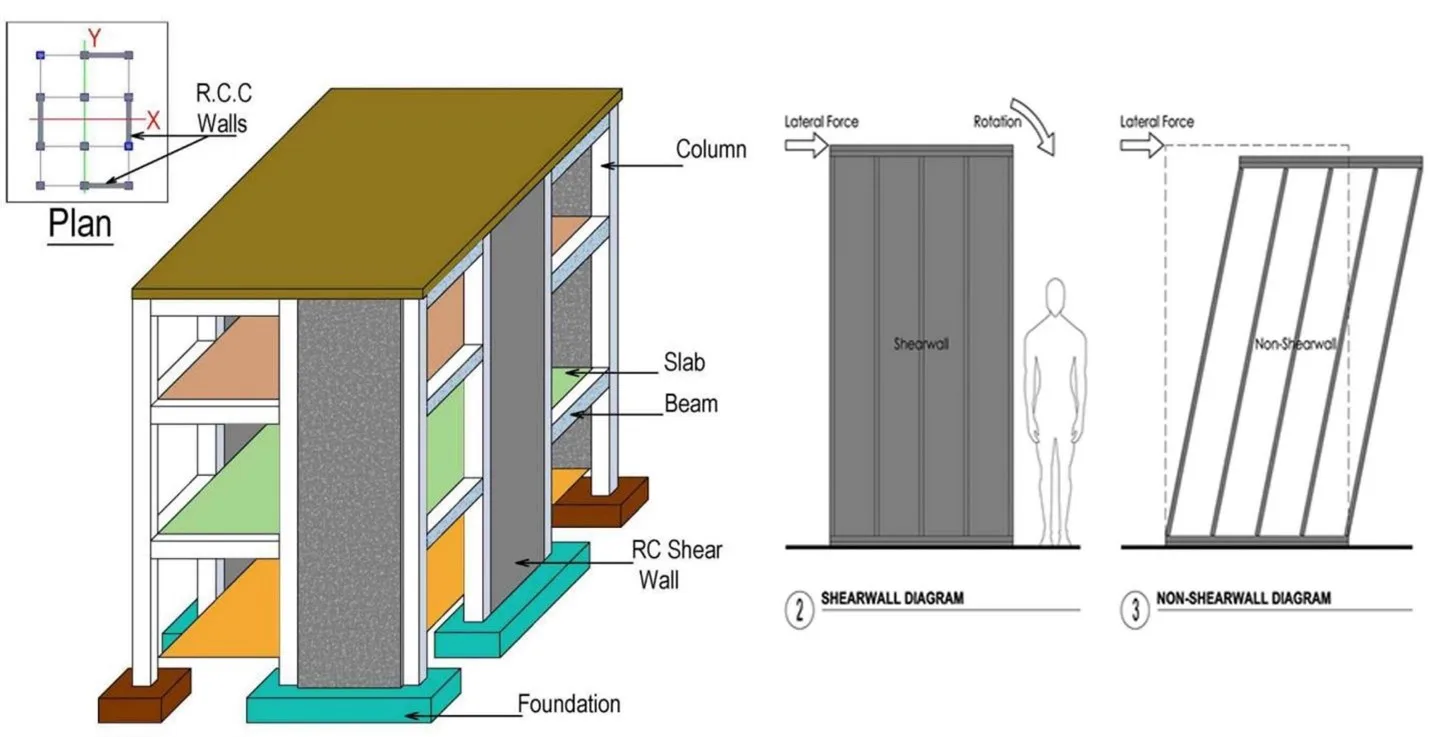

بخش ۱: نقش دیوار برشی در باربری جانبی

در سیستم‌های سازه‌ای، نیروهای جانبی ناشی از زلزله و باد معمولاً بیشترین خطر را برای پایداری و ایمنی ساختمان‌ها ایجاد می‌کنند. برای مقابله با این نیروها، استفاده از اعضای مقاوم جانبی ضروری است. یکی از مؤثرترین و رایج‌ترین اعضای باربر جانبی، دیوار برشی (Shear Wall) است. این دیوارها که معمولاً از بتن مسلح یا در برخی موارد از فولاد ساخته می‌شوند، وظیفه‌ی انتقال و پخش نیروی جانبی به فونداسیون را دارند و در کنترل تغییرشکل‌های جانبی ساختمان نقش اساسی ایفا می‌کنند.

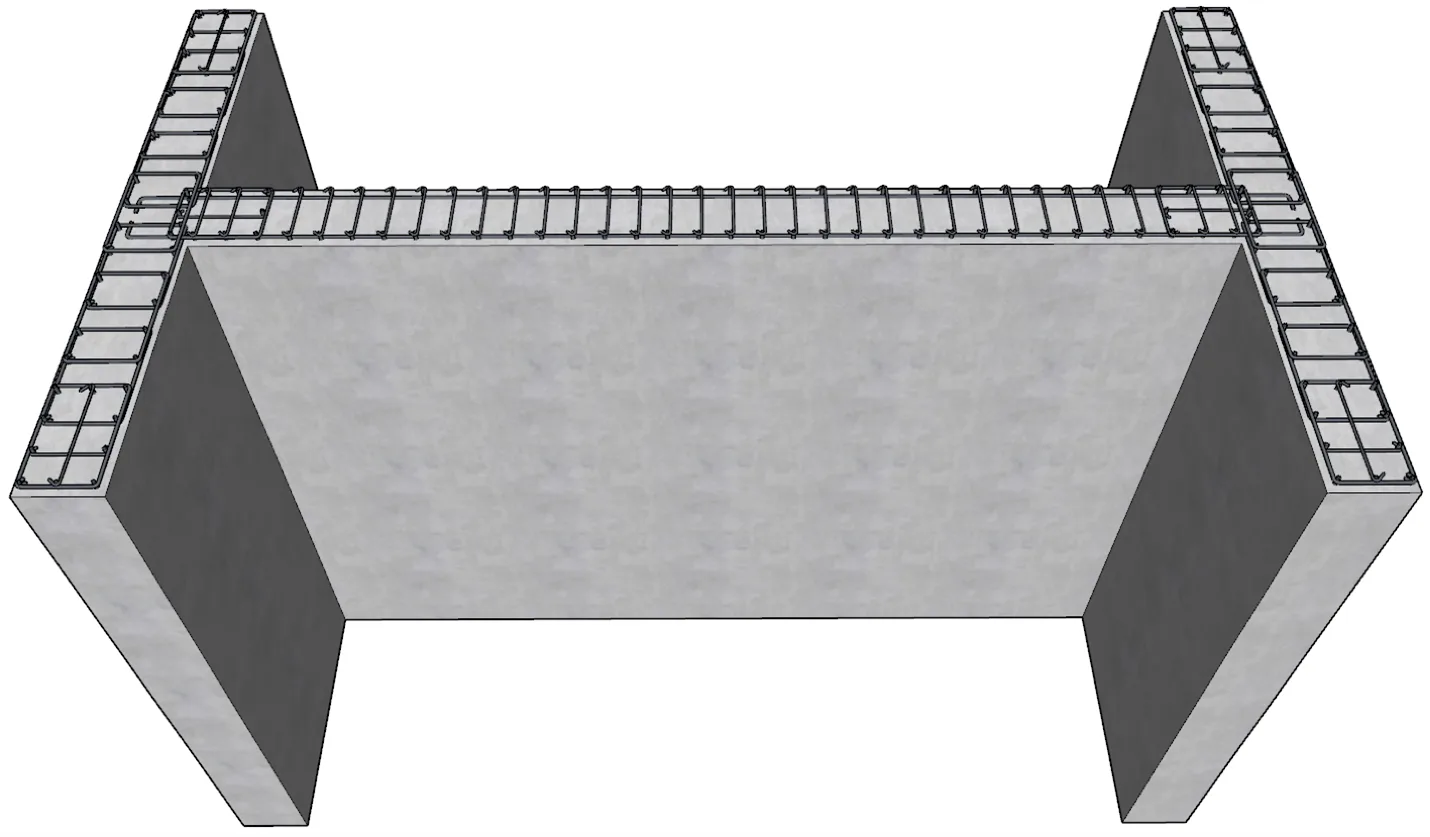

دیوار برشی مانند یک «ستون پهن و بسیار سخت» در برابر خمش و برش عمل می‌کند. در مقایسه با سیستم‌های قاب خمشی، دیوارهای برشی از سختی بسیار بالاتری برخوردارند، به‌طوری که می‌توانند تغییر مکان جانبی طبقات (story drift) را تا حد زیادی کاهش دهند. این ویژگی به‌ویژه در ساختمان‌های میان‌مرتبه تا بلندمرتبه بسیار حائز اهمیت است، زیرا کنترل تغییرمکان جانبی در این سازه‌ها هم به‌لحاظ سازه‌ای و هم عملکرد غیرسازه‌ای (مثل سالم ماندن تأسیسات، نما، تیغه‌ها و …) اهمیت بالایی دارد.

به‌طور کلی، دیوارهای برشی در صورت جانمایی صحیح و طراحی اصولی، می‌توانند نقش اصلی در مقاومت لرزه‌ای سازه ایفا کرده و ضمن کاهش پیچش و تغییر مکان جانبی، پایداری کلی سازه را تضمین نمایند. با این حال، برای بهره‌برداری کامل از عملکرد این دیوارها، لازم است در بخش‌های بعدی به موضوع حیاتی جانمایی آن‌ها در پلان ساختمان پرداخته شود.

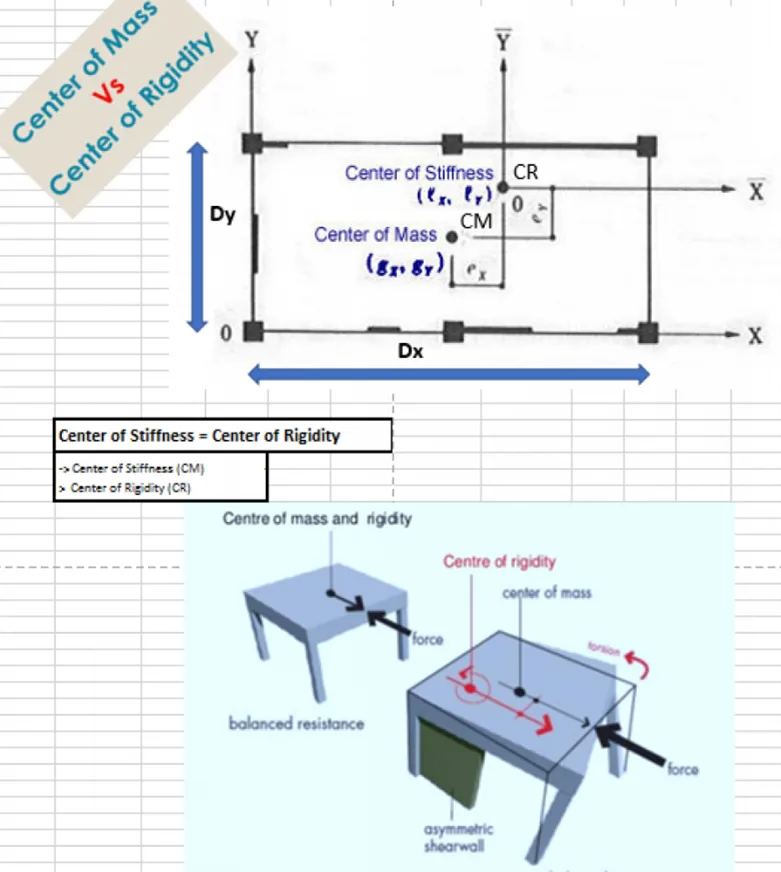

بخش ۲: مرکز جرم، مرکز سختی و پدیده پیچش

در تحلیل سازه‌های مقاوم در برابر زلزله، درک صحیح از مرکز جرم و مرکز سختی، نقش کلیدی در پیش‌بینی رفتار واقعی سازه دارد. اختلاف بین این دو مرکز، یکی از عوامل اصلی پدیده پیچش (Torsion) در ساختمان‌هاست؛ پدیده‌ای که می‌تواند به‌شدت بر ایمنی سازه در زلزله اثر منفی بگذارد.

📌 مرکز جرم چیست؟

مرکز جرم نقطه‌ای در پلان ساختمان است که می‌توان فرض کرد تمام جرم سازه (جرم طبقه، بارهای زنده، تیغه‌ها و …) در آن متمرکز شده. در سازه‌های متقارن و هم‌وزن، مرکز جرم معمولاً در مرکز هندسی پلان قرار دارد، اما در واقعیت، به دلیل توزیع ناهمگون بارها، محل آن ممکن است کمی جابه‌جا شود.

📌 مرکز سختی چیست؟

مرکز سختی نقطه‌ای است که اگر بار جانبی (مانند زلزله یا باد) مستقیماً از آن عبور کند، سازه فقط جابه‌جایی انتقالی پیدا می‌کند و هیچ پیچشی (چرخش) در پلان رخ نمی‌دهد. محل این مرکز بستگی به جانمایی و سختی جانبی اعضای مقاوم (مثل دیوار برشی و قاب خمشی) دارد. سازه‌هایی با دیوار برشی نامتقارن یا فاصله‌دار معمولاً مرکز سختی‌ای دور از مرکز جرم دارند.

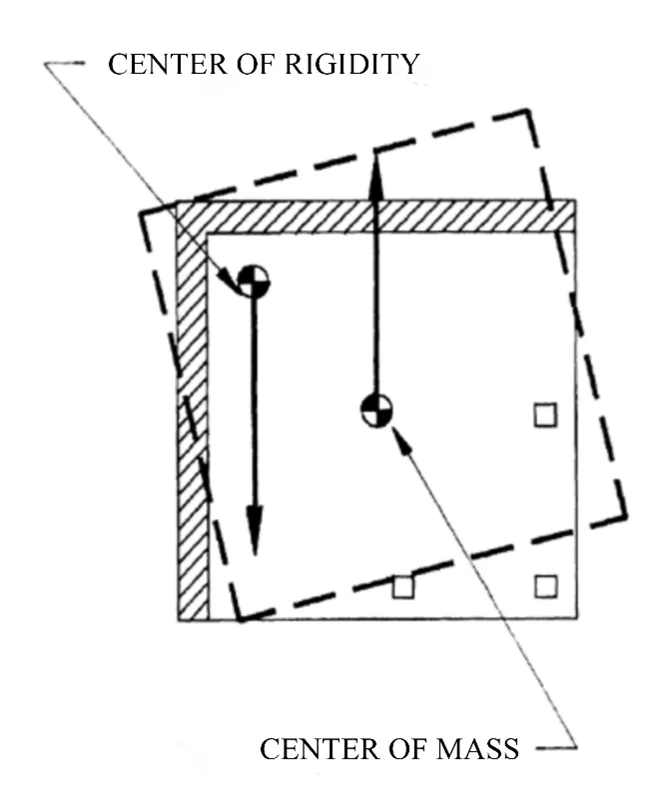

⚠️ پدیده پیچش چگونه اتفاق می‌افتد؟

اگر مرکز جرم و مرکز سختی بر هم منطبق نباشند (که در بسیاری از سازه‌های واقعی چنین است)، نیروهای جانبی زلزله که از مرکز جرم وارد می‌شوند، باعث ایجاد یک گشتاور پیچشی (Torsional Moment) می‌شوند.

این گشتاور، باعث می‌شود سازه علاوه بر حرکت جانبی، چرخش در پلان نیز داشته باشد. این چرخش موجب افزایش تغییر شکل در برخی نقاط و تمرکز نیرو در اعضای کناری می‌شود؛ جایی که معمولاً بیشترین آسیب را در زلزله‌ها دیده‌ایم.

✅ راه‌حل چیست؟

برای کاهش یا حذف پیچش:

• دیوارهای برشی را به‌صورت متقارن و زوج جانمایی کنید.
• تا حد امکان، مرکز سختی را به مرکز جرم نزدیک کنید.
• در سازه‌هایی با پلان نامنظم، از تقویت اعضای پیرامونی برای مقابله با پیچش احتمالی استفاده کنید.

درک صحیح از محل مرکز جرم و مرکز سختی، به مهندس طراح کمک می‌کند تا از بروز رفتار پیچشی ناخواسته جلوگیری کرده و عملکرد لرزه‌ای بهتری برای سازه رقم بزند. جانمایی هوشمندانه دیوار برشی، ابزاری کلیدی در دستیابی به این هدف است.

بخش ۳: بررسی حالت‌های رایج جانمایی دیوار برشی

انتخاب محل مناسب برای دیوار برشی در پلان ساختمان، تأثیر مستقیمی بر عملکرد لرزه‌ای سازه دارد. در این بخش، با استناد به شکل‌های ارائه‌شده، رایج‌ترین حالت‌های جانمایی دیوار برشی را در سه دسته‌ی «خوب»، «قابل قبول» و «ضعیف» بررسی می‌کنیم و مزایا و معایب هر یک را از نظر مهندسی تحلیل خواهیم کرد.

جانمایی دیوار برشی در پلان

✅ حالت‌های «خوب» (Good)

در این حالت‌ها، دیوارهای برشی به‌صورت زوج و متقارن در گوشه‌های پلان جانمایی شده‌اند. این چیدمان باعث می‌شود مرکز سختی به مرکز جرم نزدیک شود و گشتاور پیچشی کاهش یابد. توزیع یکنواخت سختی در دو جهت X و Y نیز به کنترل تغییرمکان‌های جانبی کمک می‌کند.

مزایا:

• حداقل پیچش در زلزله
• توزیع مناسب سختی در هر دو راستا
• عملکرد لرزه‌ای بسیار خوب
• قابل استفاده در ساختمان‌های با پلان منظم

این نوع جانمایی، بهترین حالت برای سازه‌های متقارن و مستطیلی است و در طراحی‌های حرفه‌ای به‌عنوان گزینه اول در نظر گرفته می‌شود.

🟨 حالت‌های «قابل قبول» (Fair)

در این پلان‌ها، دیوارهای برشی به‌صورت متمرکز در وسط یا با فاصله‌ی متوسط از مرکز پلان قرار گرفته‌اند. اگرچه تقارن کامل وجود ندارد، اما هنوز مرکز سختی با مرکز جرم فاصله زیادی ندارد و عملکرد قابل قبولی در برابر زلزله از خود نشان می‌دهد.

ویژگی‌ها:

• پیچش متوسط (در برخی جهت‌ها)
• سختی جانبی مناسب ولی غیر ایده‌آل
• کاربرد مناسب در پلان‌های محدود از نظر معماری

این چیدمان‌ها معمولاً در ساختمان‌هایی که مرکز پلان برای آسانسور یا سرویس‌ها استفاده می‌شود رایج هستند. اگرچه به‌اندازه حالت «خوب» ایده‌آل نیستند، اما در صورت طراحی صحیح، می‌توانند نیازهای لرزه‌ای را برآورده کنند. در واقع به دلیل اینکه بازوی مقاوم لنگر پیچشی نسبت به حالت اول کوتاهتر شده است به عنوان گزینه دوم پیشنهاد می شود.

❌ حالت‌های «ضعیف» (Poor)

در این نمونه‌ها، دیوارهای برشی به‌صورت تکی یا نامتقارن جانمایی شده‌اند. این موضوع باعث ایجاد فاصله زیاد بین مرکز جرم و مرکز سختی می‌شود که در هنگام زلزله گشتاور پیچشی بزرگی ایجاد می‌کند. در نتیجه، سازه وارد رفتار پیچشی ناخواسته شده و برخی اعضا مانند ستون‌های کناری دچار تمرکز تنش می‌شوند.

معایب:

• پیچش شدید در پلان
• تمرکز بار جانبی در نواحی خاص
• تغییرمکان‌های غیرکنترل‌شده
• احتمال آسیب جدی در زلزله

این جانمایی‌ها معمولاً ناشی از محدودیت‌های معماری یا بی‌توجهی به اصول لرزه‌ای هستند و باید تا حد امکان از آن‌ها اجتناب شود. اگر بنا به اجبار از چنین طرحی استفاده شود، لازم است با روش‌هایی مانند استفاده از میراگر، سخت‌کننده، یا تقویت اعضای کناری، اثرات منفی آن کنترل گردد.

بخش ۴: نکات اجرایی و معماری در جانمایی دیوار برشی

طراحی سازه‌ای دیوار برشی، هرچند نقش تعیین‌کننده‌ای در ایمنی ساختمان دارد، اما نباید از ملاحظات معماری و اجرایی در جانمایی این عضو حیاتی غافل شد. هماهنگی میان تیم طراحی سازه و معماری، ضامن اجرای صحیح و کارآمد این دیوارهاست. در این بخش به مهم‌ترین نکاتی می‌پردازیم که باید هنگام جانمایی دیوار برشی، از نگاه اجرایی و معماری مدنظر قرار گیرند.

🧱 ۱. هماهنگی با فضاهای غیرقابل تغییر (هسته مرکزی)

یکی از بهترین راهکارها برای جانمایی دیوار برشی، استفاده از فضاهای ثابت و خدماتی ساختمان مانند آسانسور، راه‌پله، سرویس بهداشتی و داکت‌هاست. این فضاها معمولاً در مرکز پلان قرار دارند و قابلیت تحمل ضخامت دیوار بیشتر را دارند.

مزایا:

• اختلال حداقلی در پلان معماری
• اجرای متمرکز و منظم
• عملکرد لرزه‌ای بهینه با جانمایی مرکزی

معایب: معمولا دیوار برشی در این شرایط جزو گروه متوسط از لحاظ جانمایی قرار میگیره و البته همواره از لحاظ معماری امکان جانمایی به شکل متقارن بسیار دشوار می باشد.

📏 ۲. رعایت ضخامت مناسب و تداخل با معماری

دیوارهای برشی معمولاً دارای ضخامت بیشتری نسبت به دیوارهای معمولی (تیغه‌ها) مخصوصا در طبقات ابتدایی سازه هستند. این موضوع ممکن است باعث ایجاد محدودیت در بازشوها، چیدمان مبلمان یا عبور تأسیسات شود. لذا:

• از جانمایی دیوار برشی در فضاهای باز مانند سالن پذیرایی یا لابی پرهیز شود.
• در پلان‌های کوچک، می‌توان از دیوارهای برشی باریک‌تر با آرماتور بیشتر (که باید با هماهنگی طراح سازه بررسی شود) استفاده کرد.
• در پلان‌های پیچیده، دیوار برشی بهتر است در امتداد دیوارهای معماری موجود قرار گیرد.

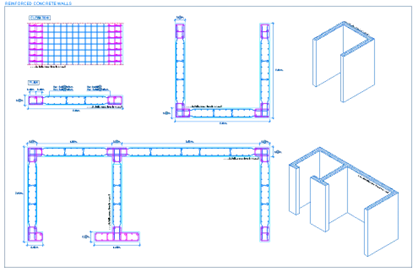

⚙️ ۳. ملاحظات اجرایی در قالب‌بندی و آرماتوربندی

• دیوارهای برشی بزرگ مخصوصا در معماری های پیچیده نیاز به قالب‌بندی خاص و دقیق دارند.
• محل تقاطع دیوار برشی با تیرها و سقف باید از پیش در نقشه‌ها هماهنگ شود تا از بروز تداخل آرماتورها و مشکلات اجرایی و مخصوصا ابعادی (بخصوص ابعاد متفاوت تیر در بین دیوار برشی که ممکن است طراح سازه ابعاد متفاوتی برای آن ارائه دهد)  جلوگیری شود.
• در صورتی که دیوار برشی در مجاورت بازشوها قرار گیرد، باید ضوابط آیین‌نامه‌ای در خصوص دیوارهای کوپله مطابق مبحث نهم رعایت شود.

📉 4. تأثیر بر چیدمان داخلی و طراحی معماری

معماران باید از ابتدا در جریان جانمایی دیوارهای برشی قرار بگیرند تا بتوانند پلان‌ها را به گونه‌ای طراحی کنند که:

• از قرارگیری بازشوهای بزرگ در امتداد دیوارهای برشی خودداری شود.
• مسیرهای حرکتی و نورگیری طبیعی مسدود نشود.
• عملکرد فضایی اتاق‌ها یا فضاهای خدماتی حفظ شود.

در غیر این صورت، یا باید طراحی سازه مجدداً بازنگری شود، یا کیفیت معماری به شدت افت خواهد کرد.

جانمایی دیوار برشی نه‌تنها یک موضوع فنی در طراحی سازه، بلکه یک چالش بین‌رشته‌ای میان مهندس سازه، معمار و مجری پروژه است. توجه به مسائل اجرایی، محدودیت‌های معماری، و هماهنگی تیمی در مراحل اولیه طراحی، کلید موفقیت در اجرای دقیق، مؤثر و اقتصادی این سیستم باربر جانبی حیاتی است.

در مقاله جداگانه ای به مقایسه سه حالت دیوار برشی پرداختیم که شما را به خواندن آن دعوت می نماییم.
