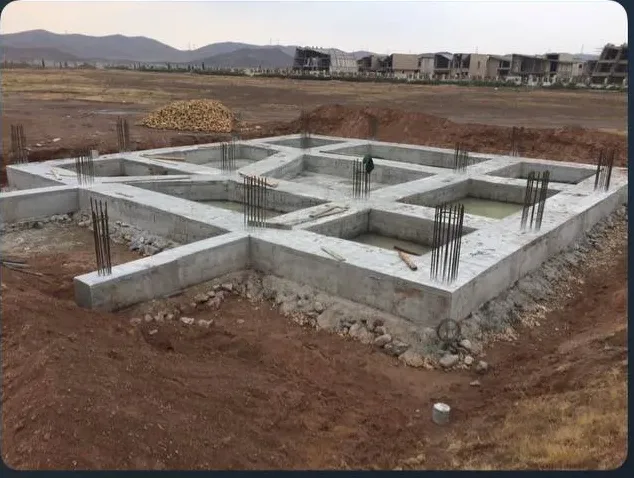

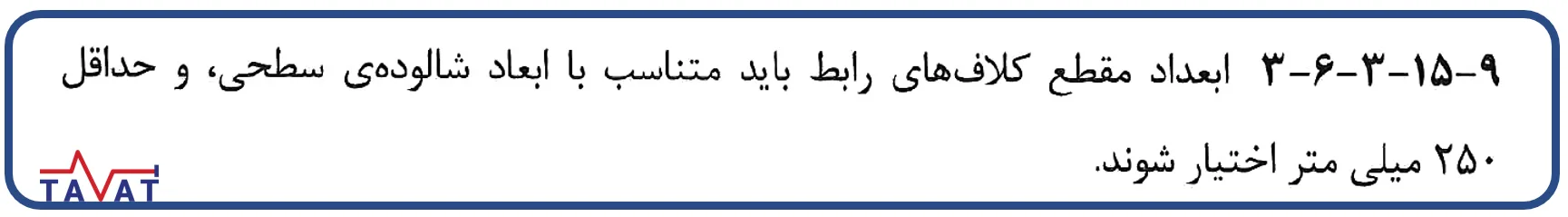

قطر شناژ های رابط بین پی های منفرد حداقل چنده؟

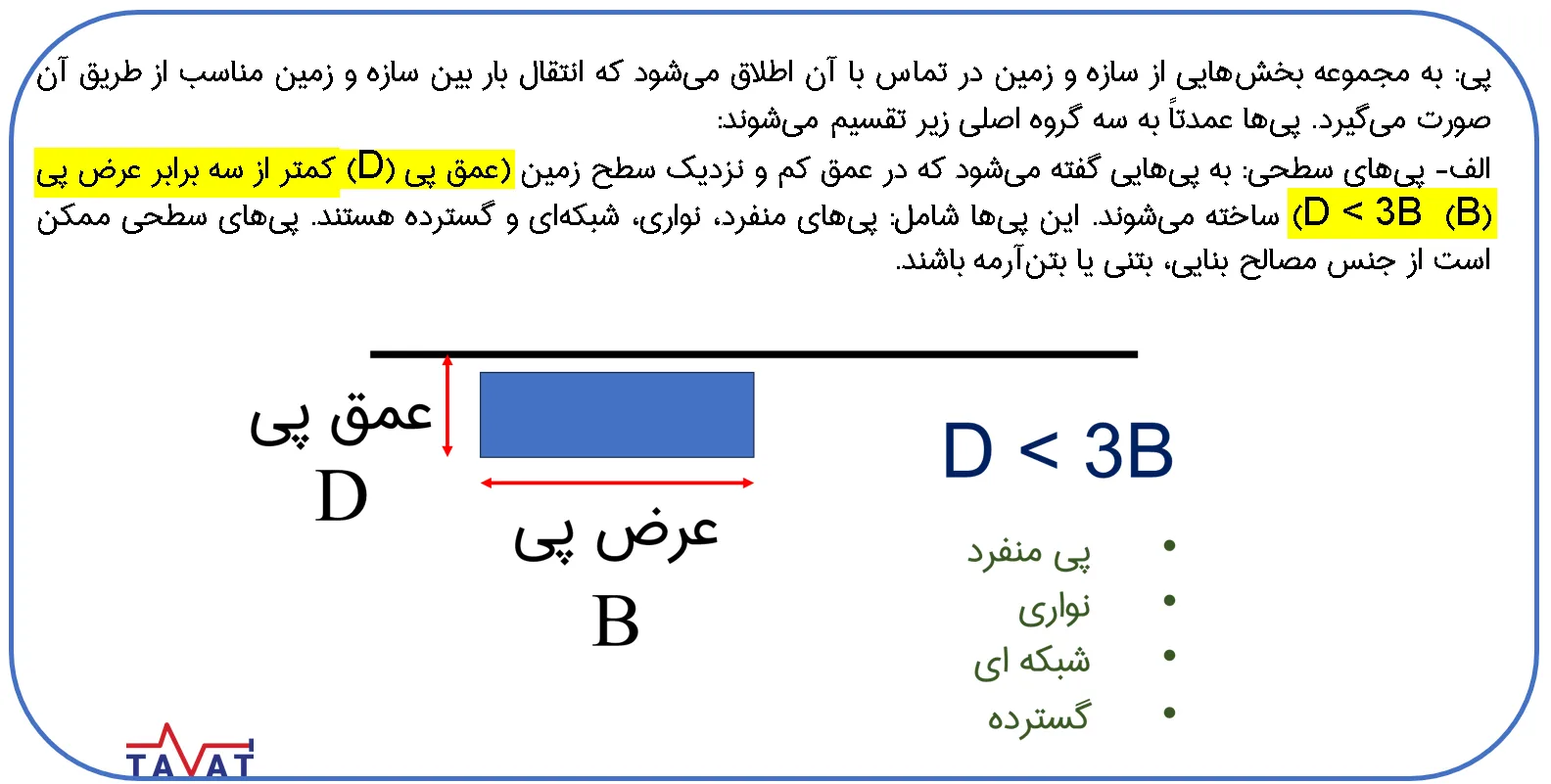

نسبت عمق پی به عرض پی در پی های سطحی( نظیر پی منفرد، شبکه ای، گسترده) باید کمتر از چه عددی باشه؟

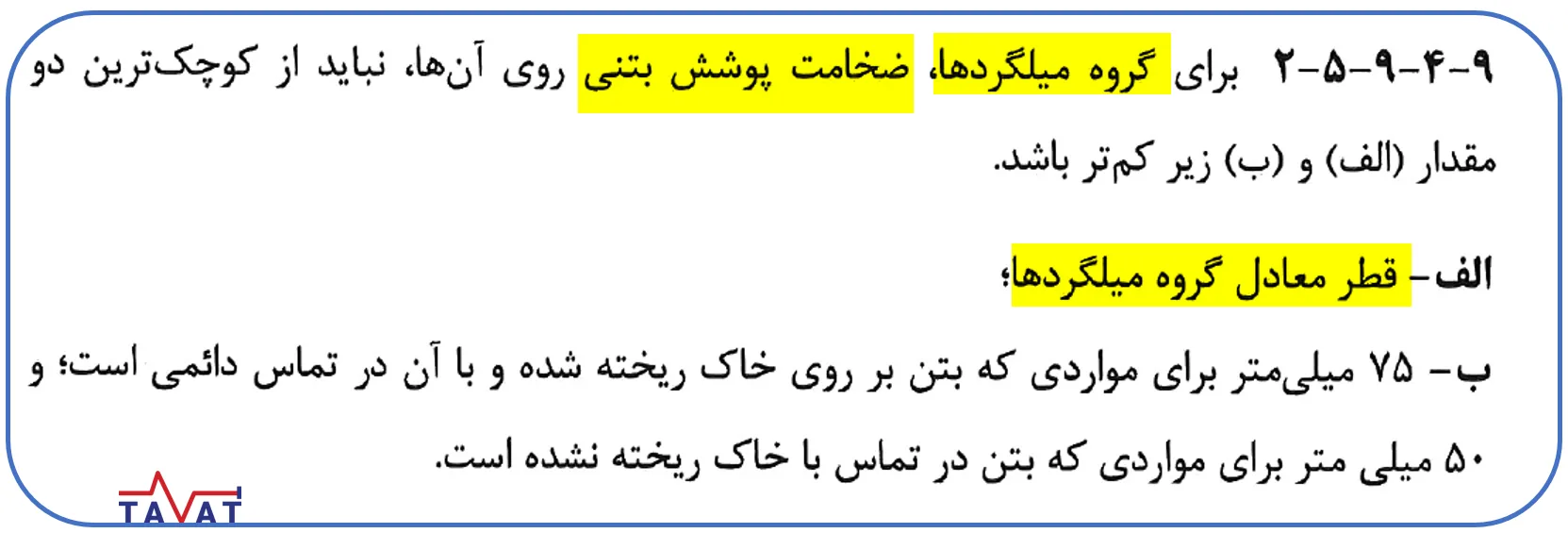

کاور بتنی گروه میلگرد به کدوم عامل وابسته هست؟

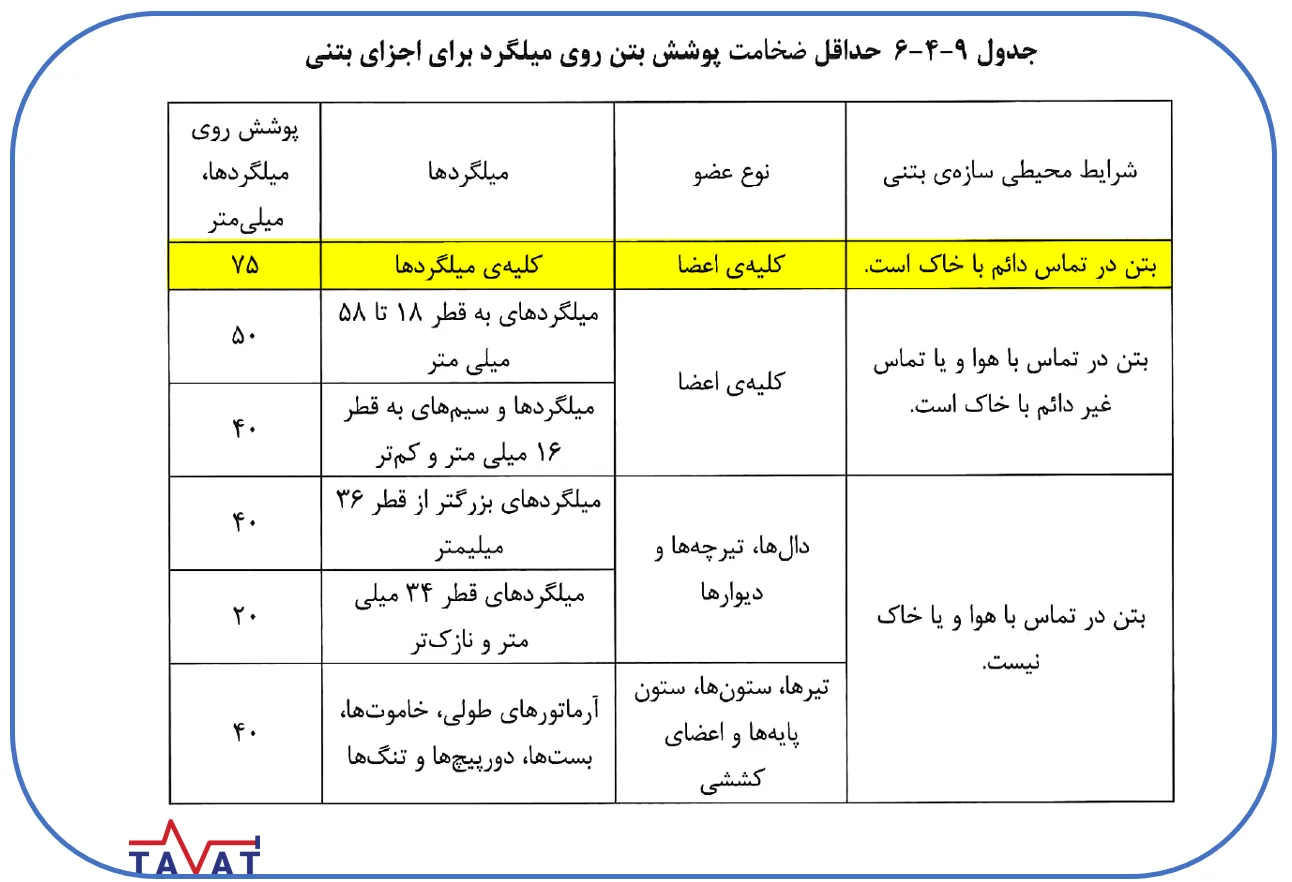

کاور بتن در تماس با خاک چند سانتی متر هست؟

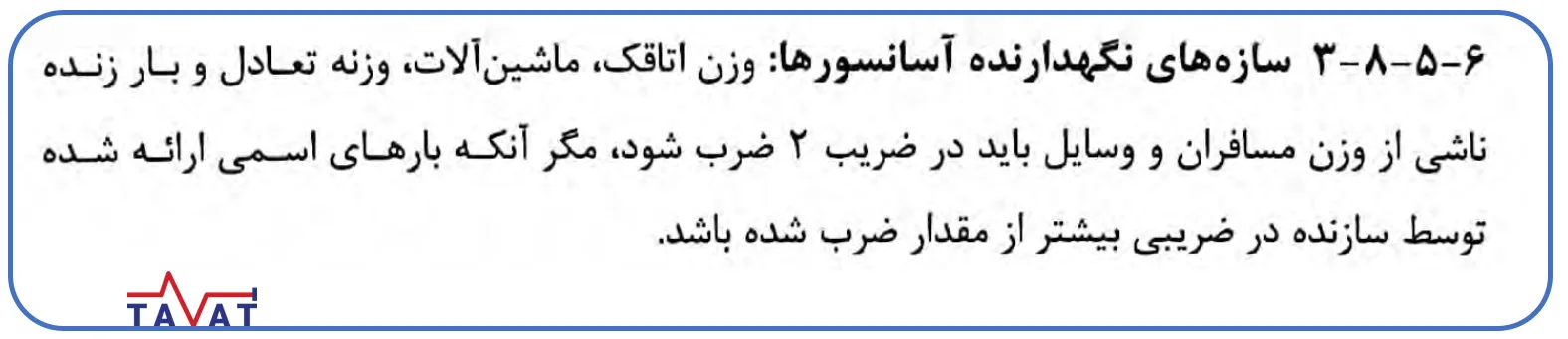

بار زنده آسانسور برای در نظر گرفتن اثرات ضربه ای باید در چه ضریبی ضرب بشه؟

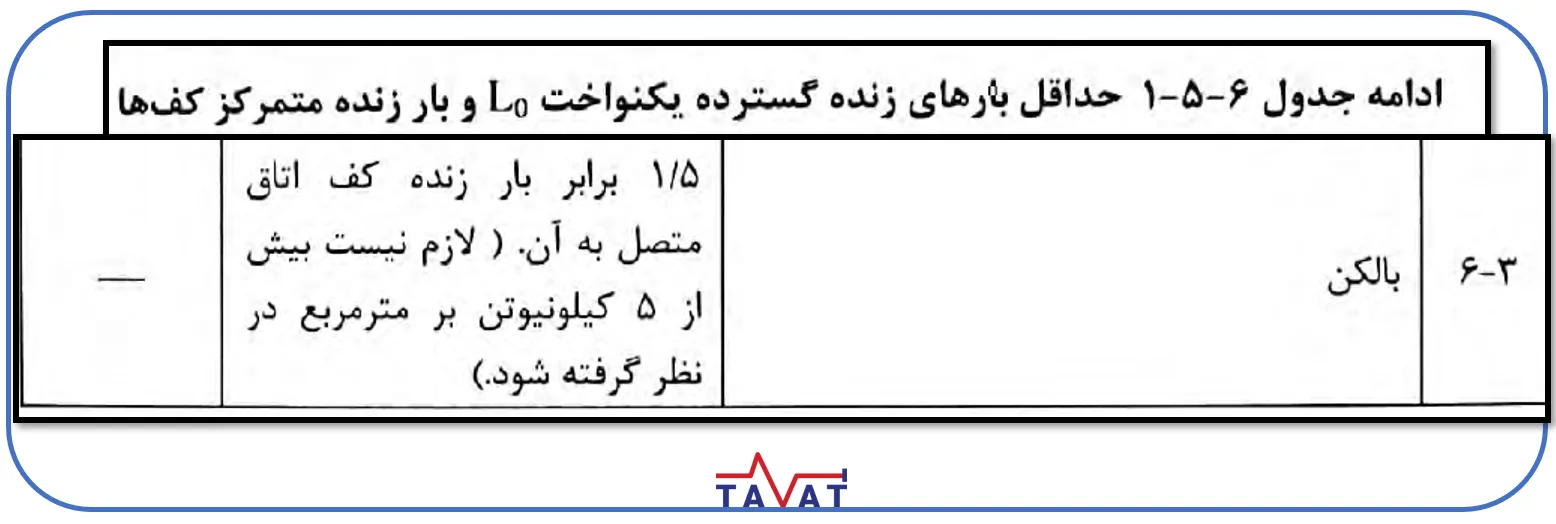

اگر بار زنده اتاق متصل به بالکن 200 کیلوگرم بر متر مربع باشه بار زنده خود بالکن چنده؟

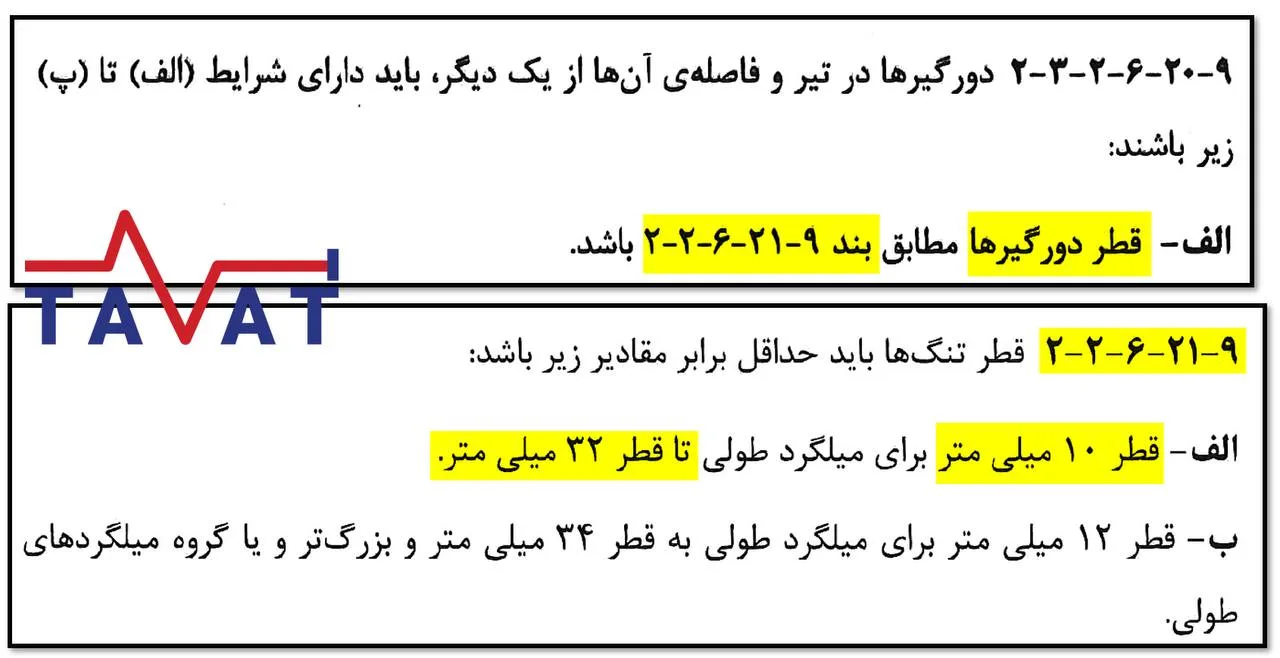

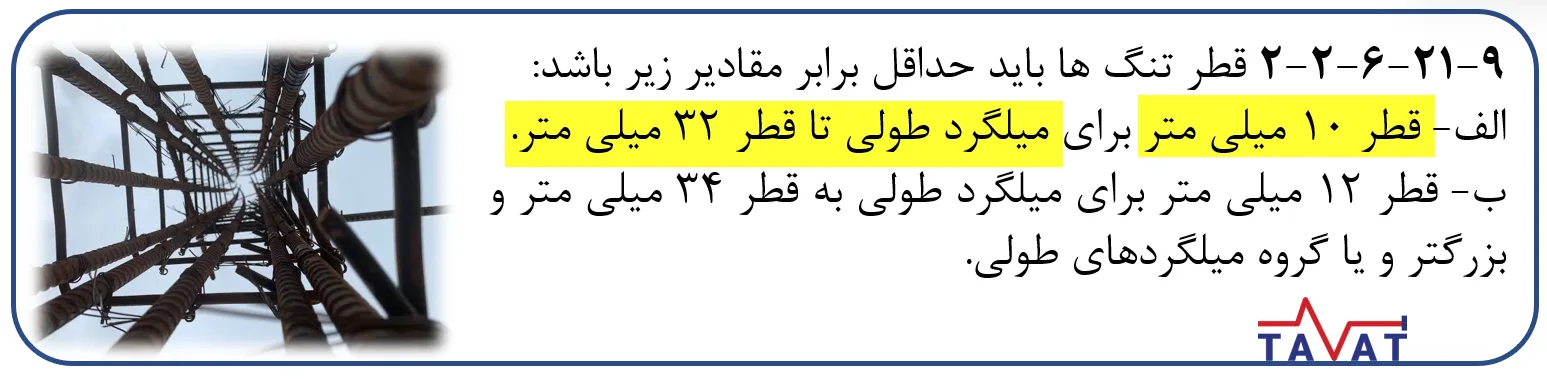

اگر سایز میلگرد های تیر 25 باشه، حداقل قطر میلگرد های دورگیر باید چند باشه؟

اگر ارتفاع تیر 50cm باشه، طول ناحیه بحرانی که باید دورگیر اجرا بشه چنده؟

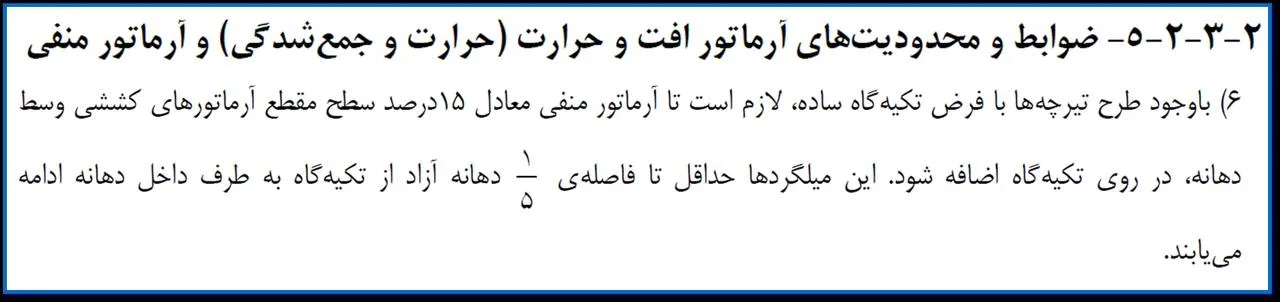

حداقل طول آرماتور ممان منفی چنده؟

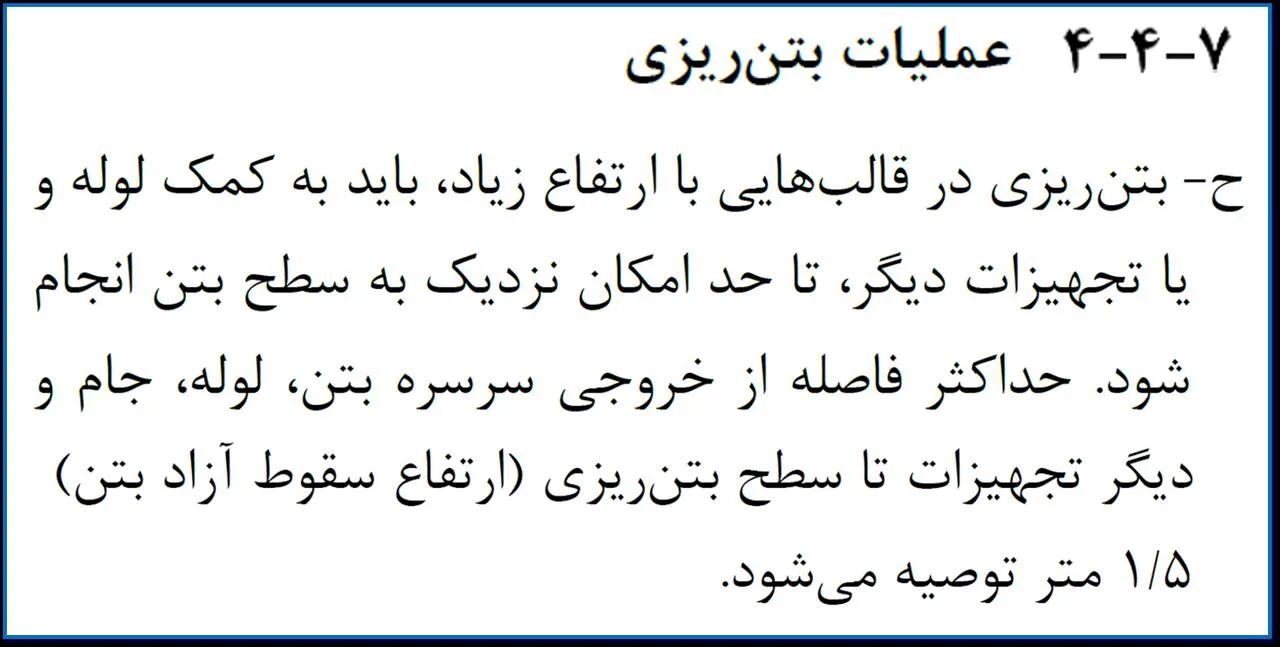

حداکثر ارتفاع سقوط آزاد بتن، به توصیه آبا چنده؟

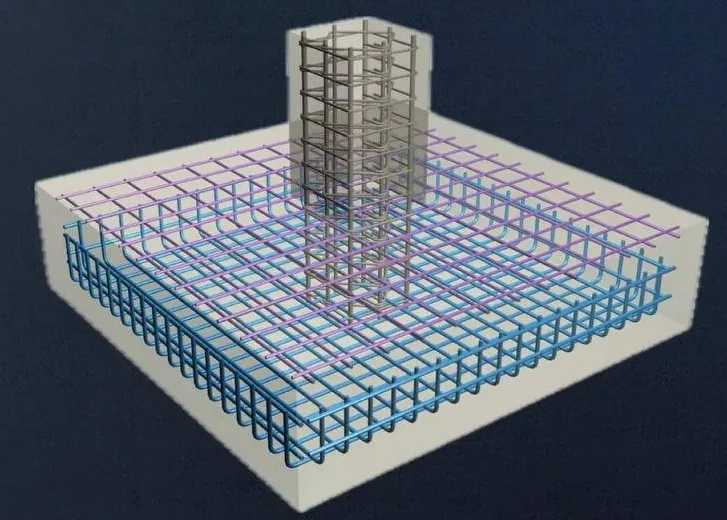

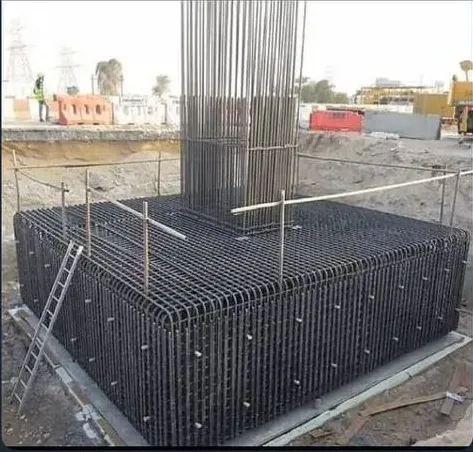

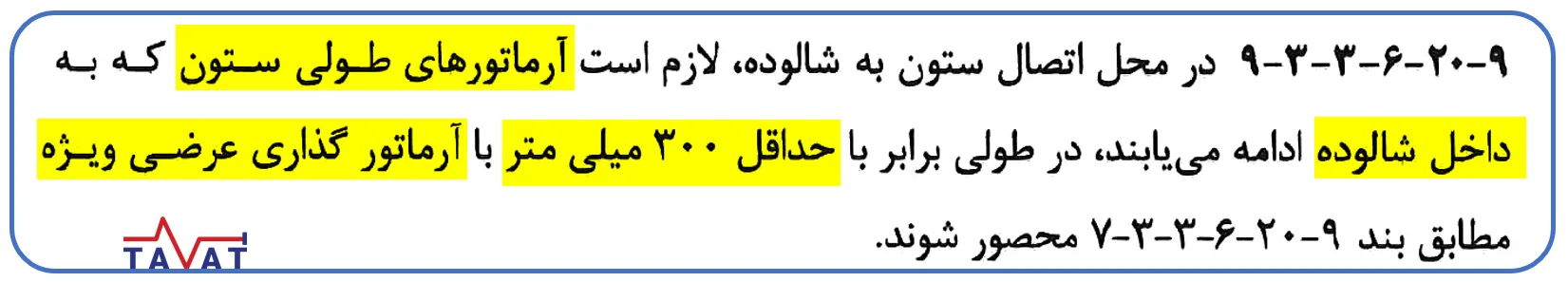

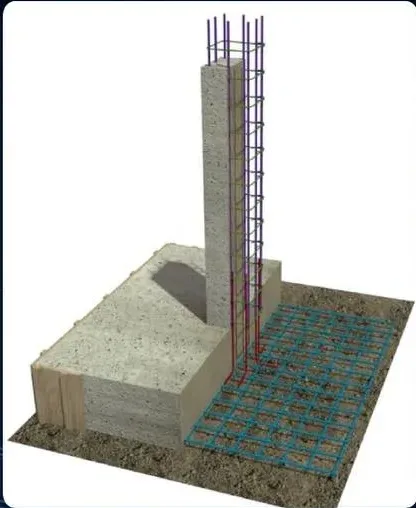

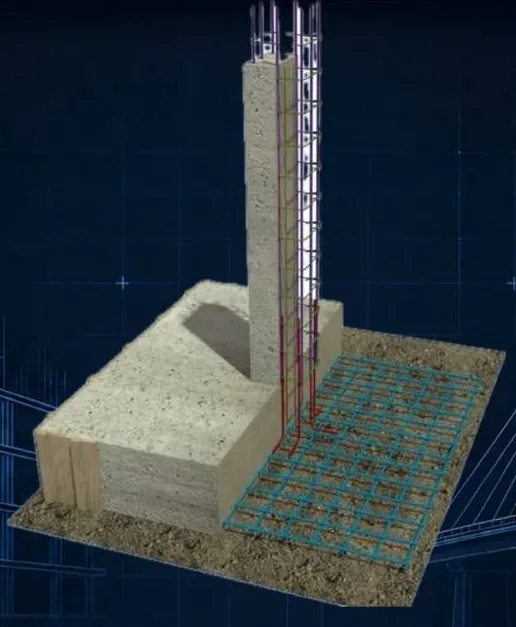

در محل اتصال ستون به پی حداقل چقدر نیاز به آرماتور گذاری عرضی ویژه برای میلگرد های ستون لازمه؟

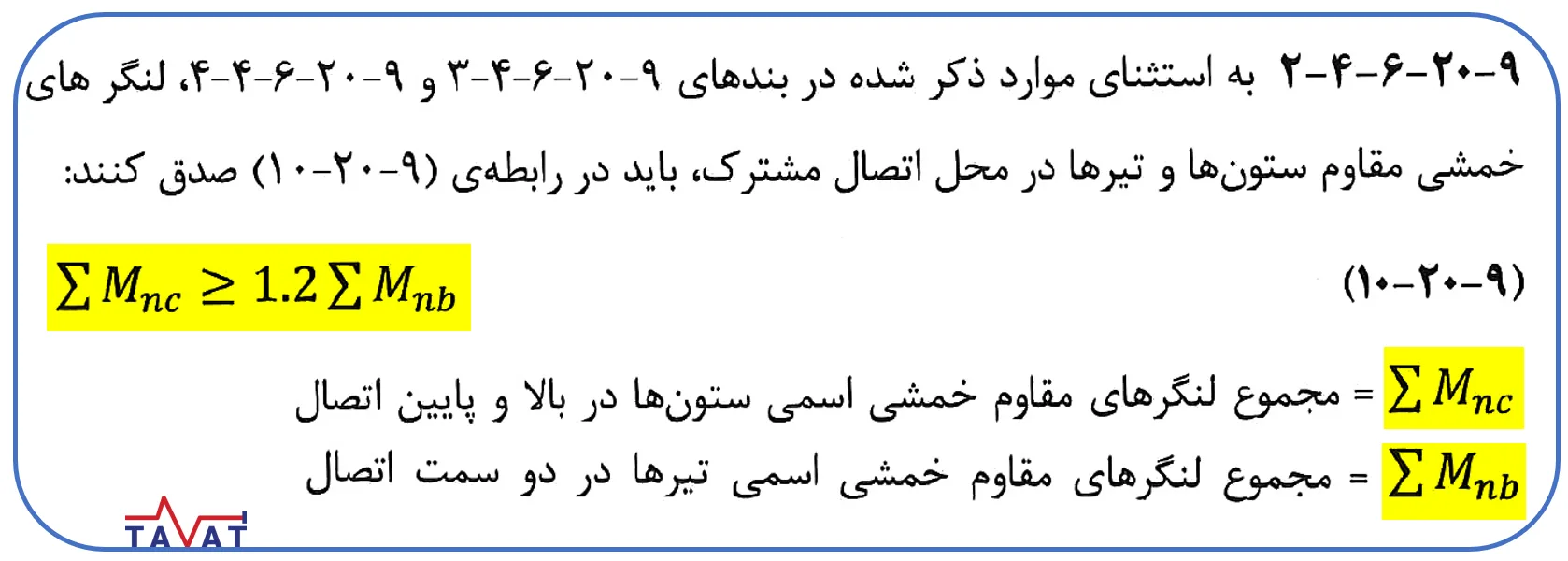

برای کنترل ستون قوی تیر ضعیف در سازه بتنی، کدوم رابطه باید کنترل بشه؟

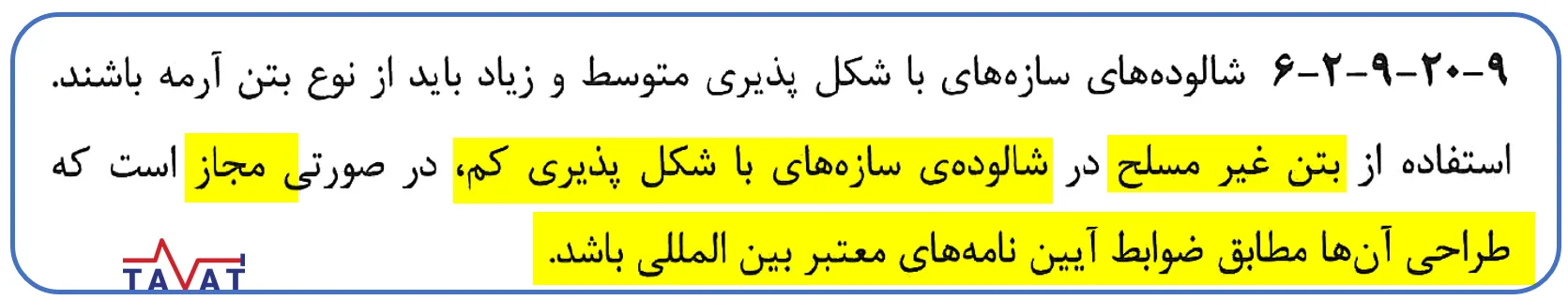

در کدام شکل پذیری، فونداسیون با بتن غیرمسلح با شروطی مجازه؟

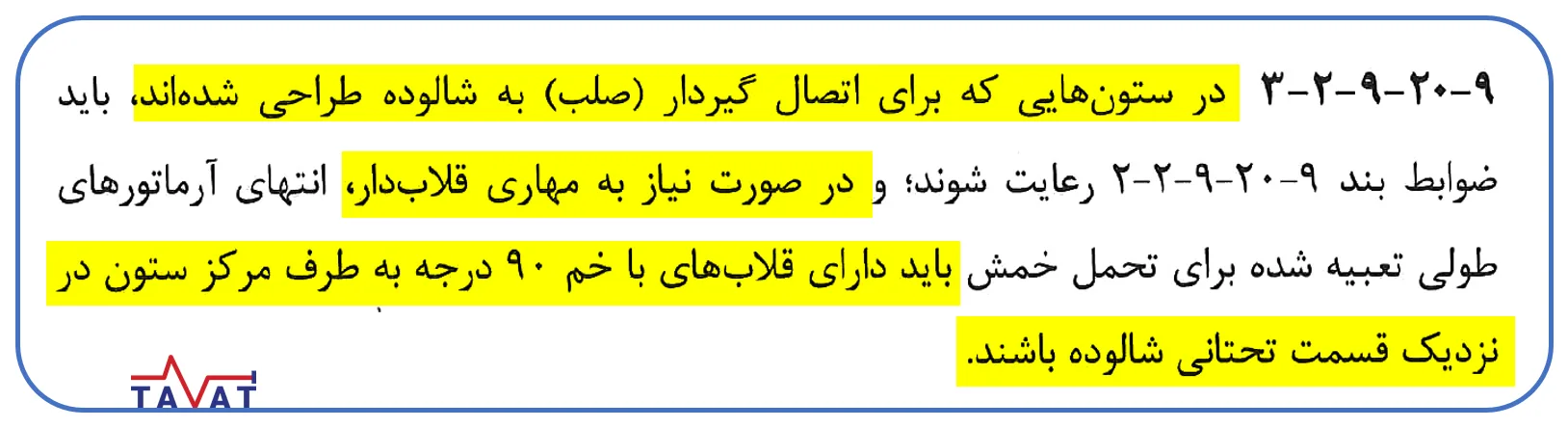

در ستون های با اتصال صلب به شالوده اگر نیاز به مهاری قلابدار باشه آیا این جهت قلابهای با خم 90 درست هستن؟

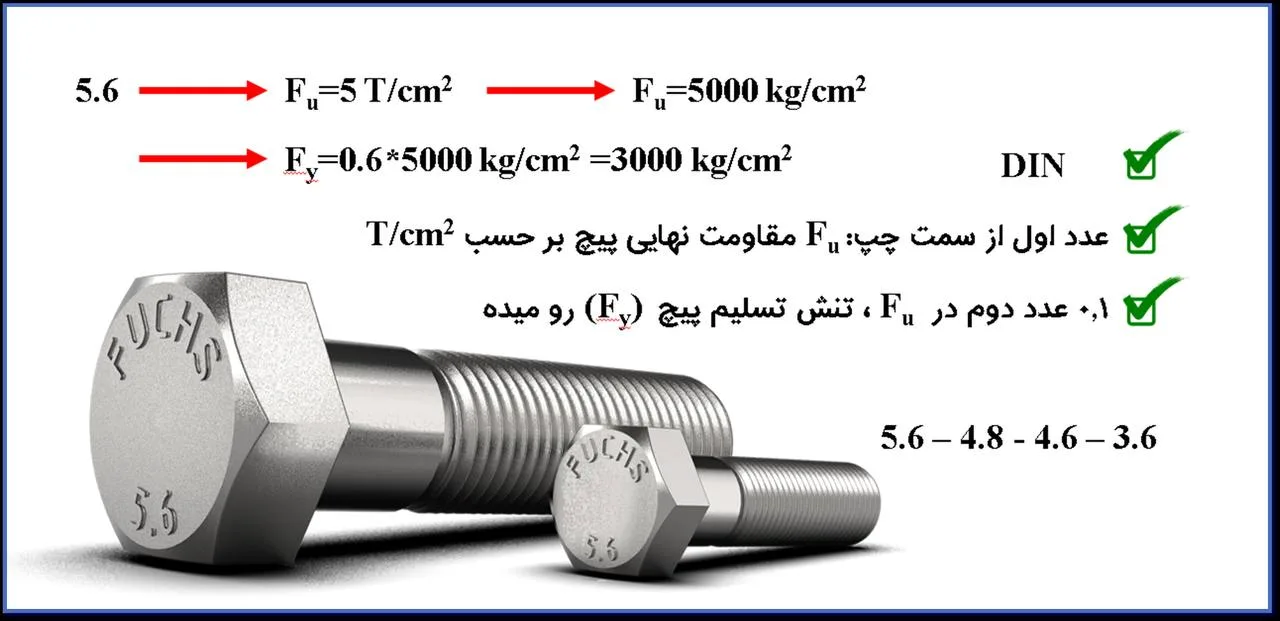

روی پیچ نوشته 5.6 یعنی چی؟

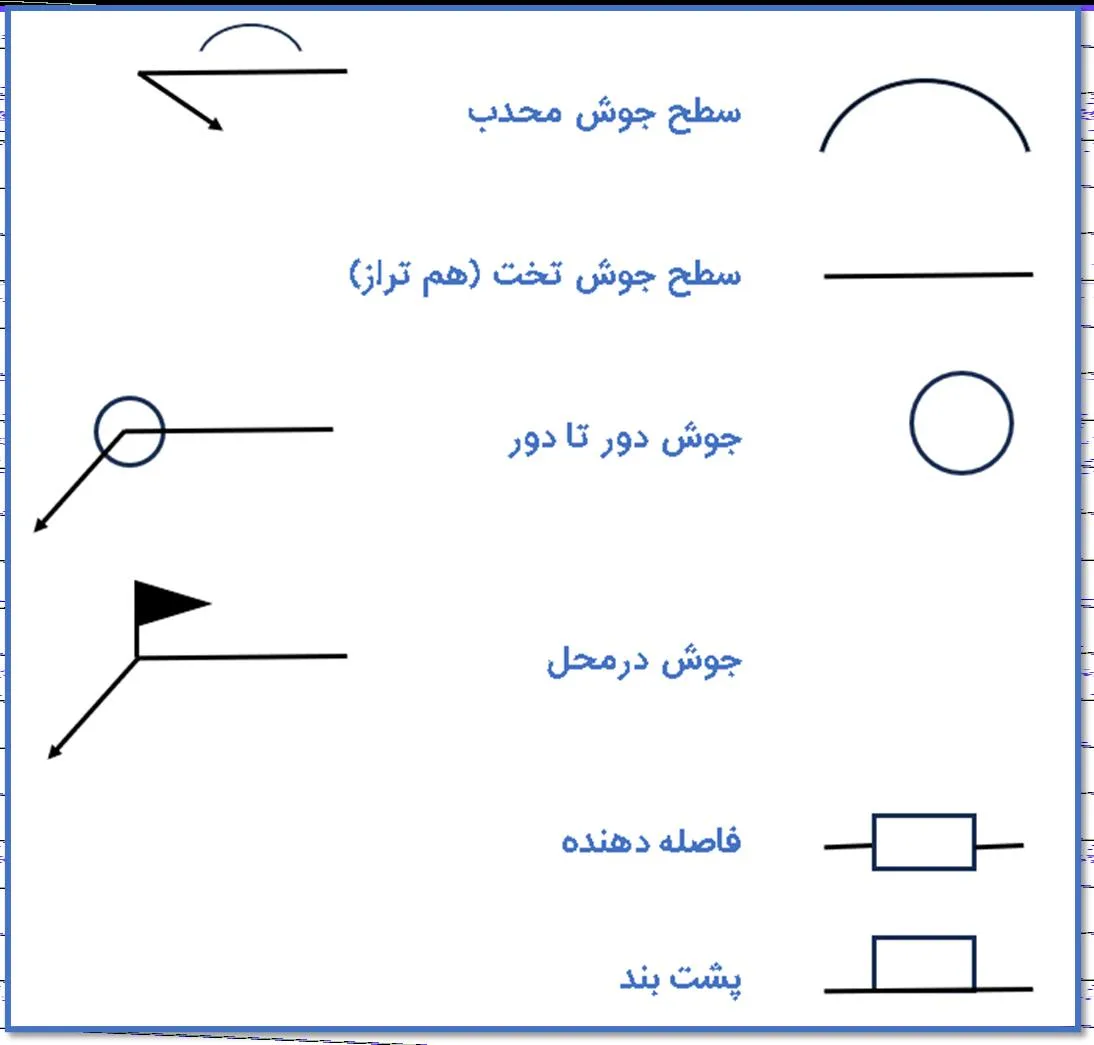

این علامت در جوشکاری به چه معناست؟

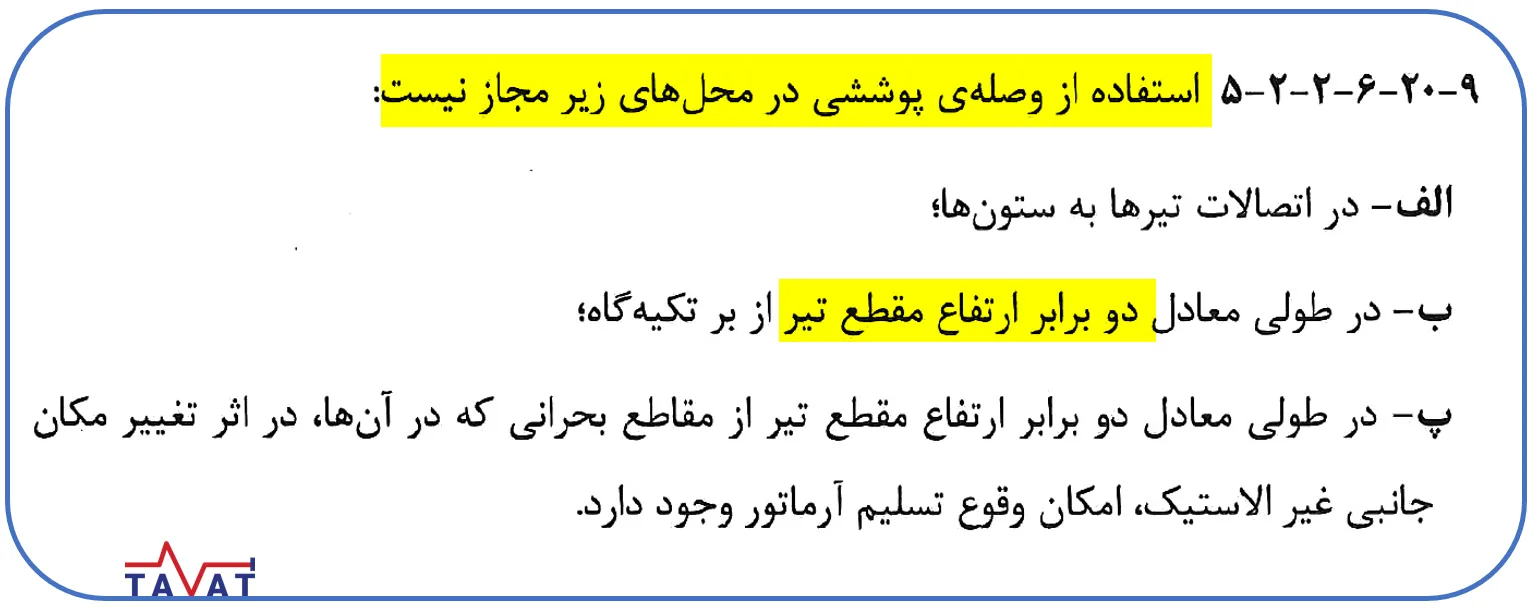

در شکل پذیری ویژه استفاده از وصله پوششی در طولی معادل ... ارتفاع مقطع تیر از ستون مجاز نیست

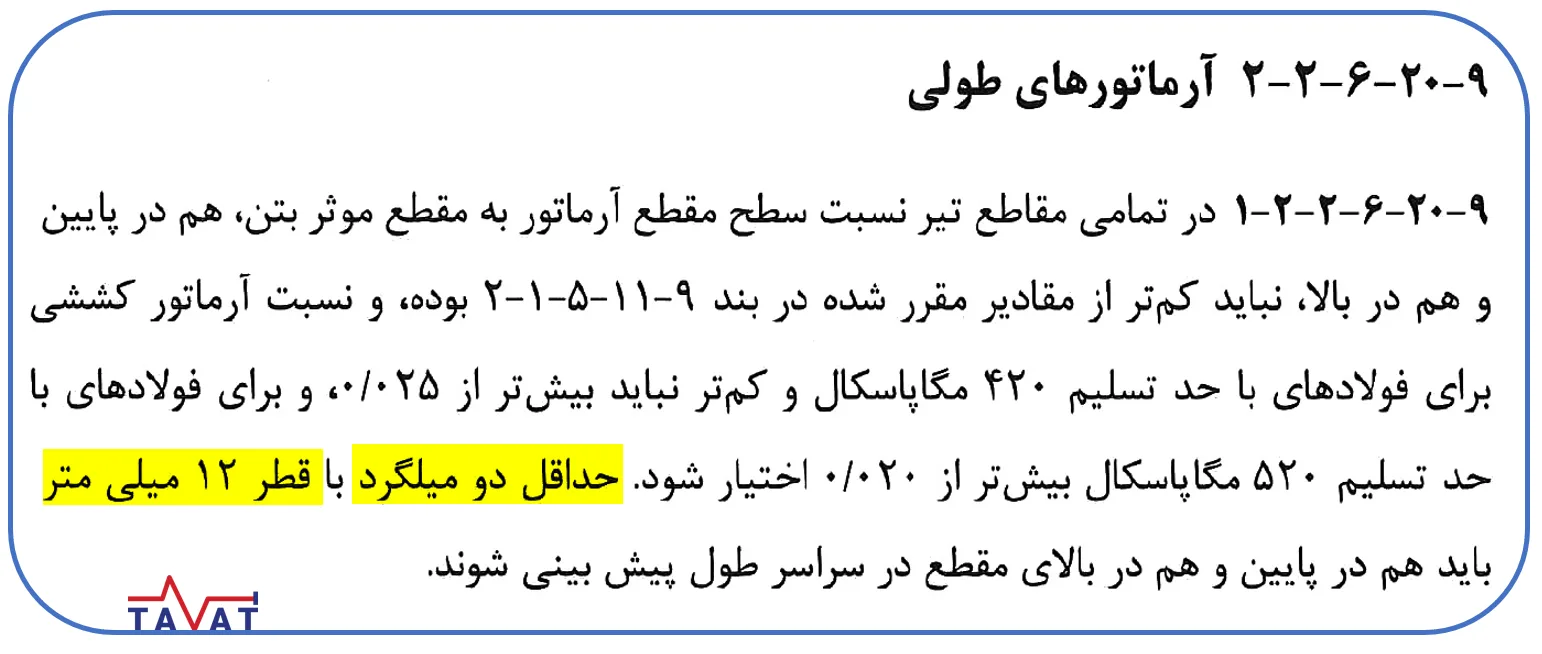

در شکل پذیری ویژه حداقل دو میلگرد با قطر ... هم در پایین و هم در بالای مقطع تیر باید باشد.

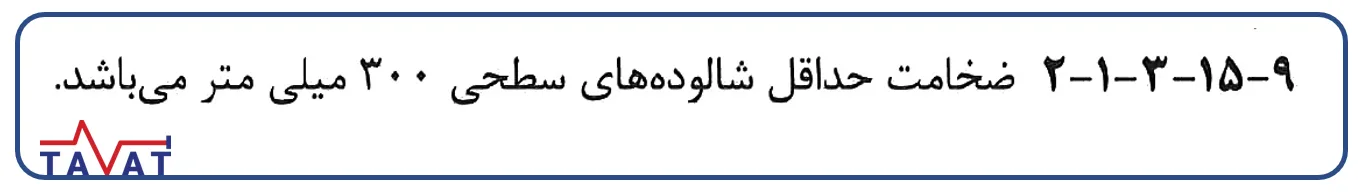

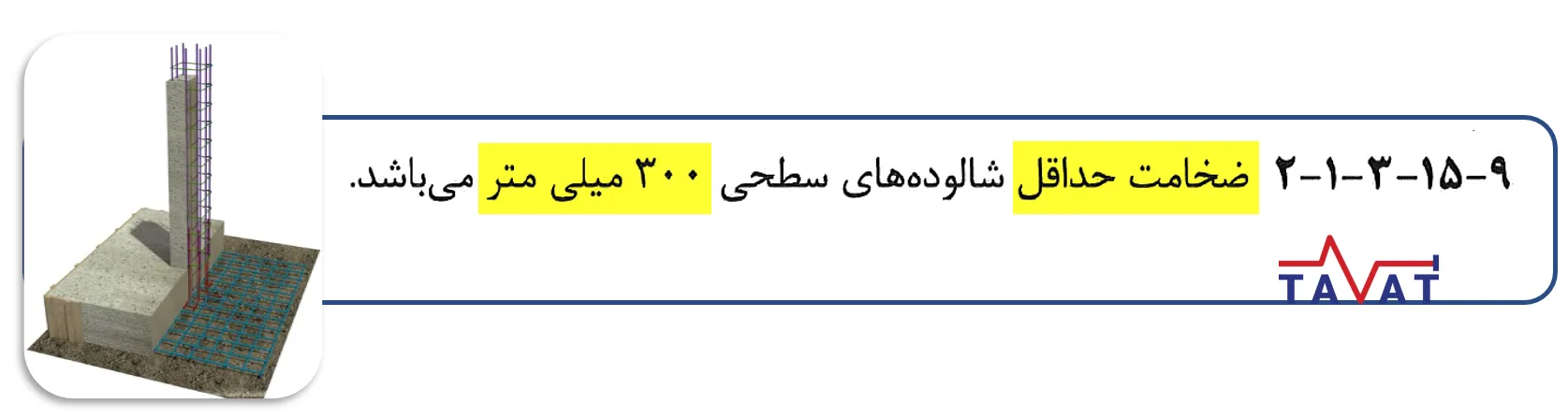

حداقل ضخامت پی های سطحی چنده؟

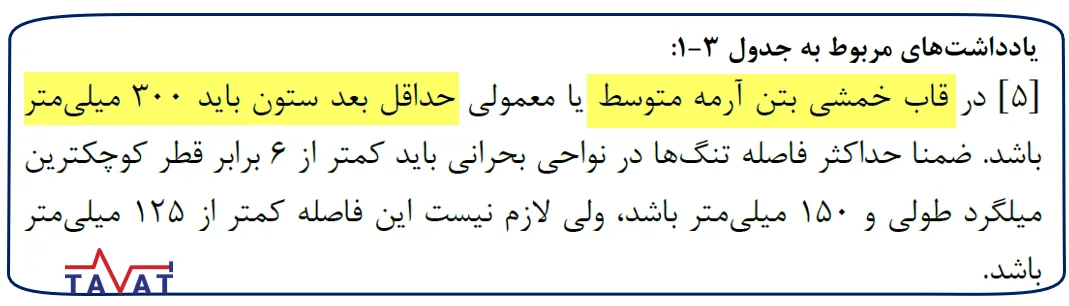

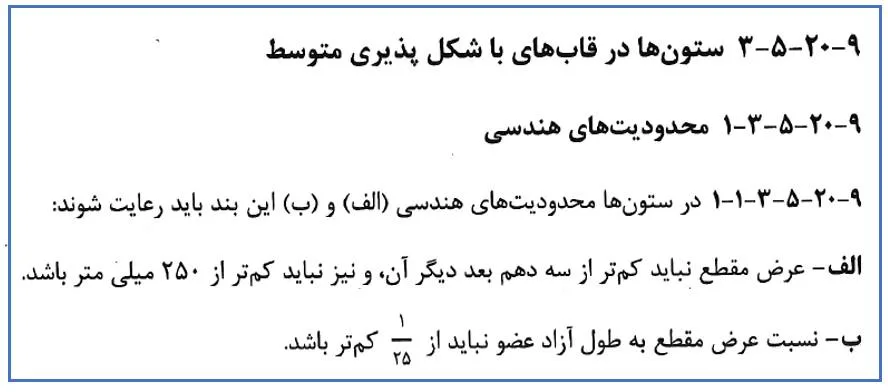

حداقل بعد ستون در شکل پذیری متوسط چنده؟

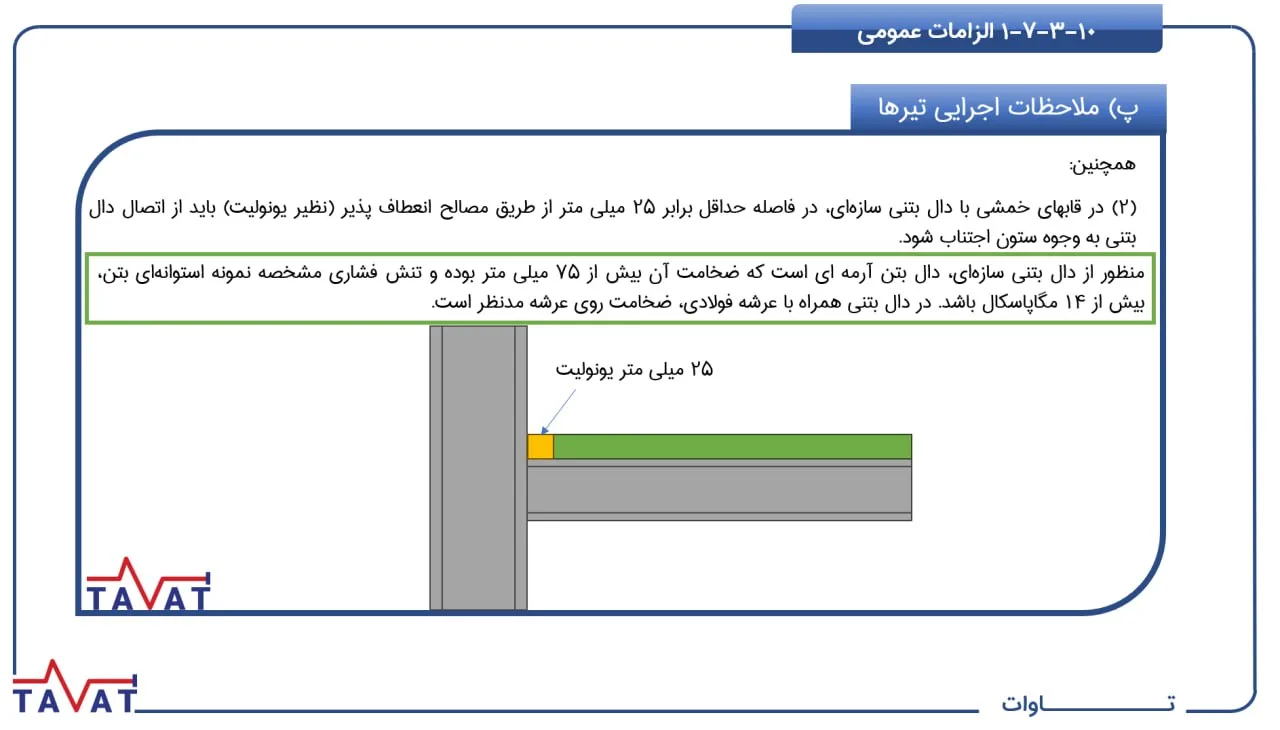

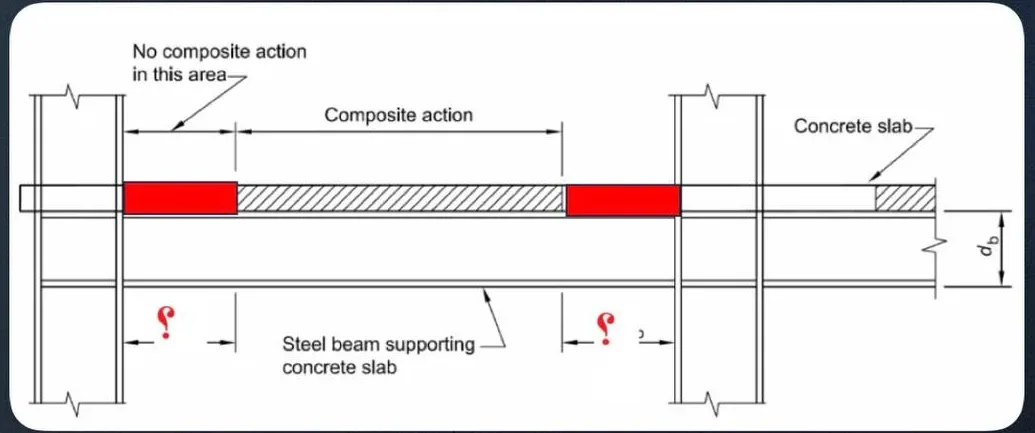

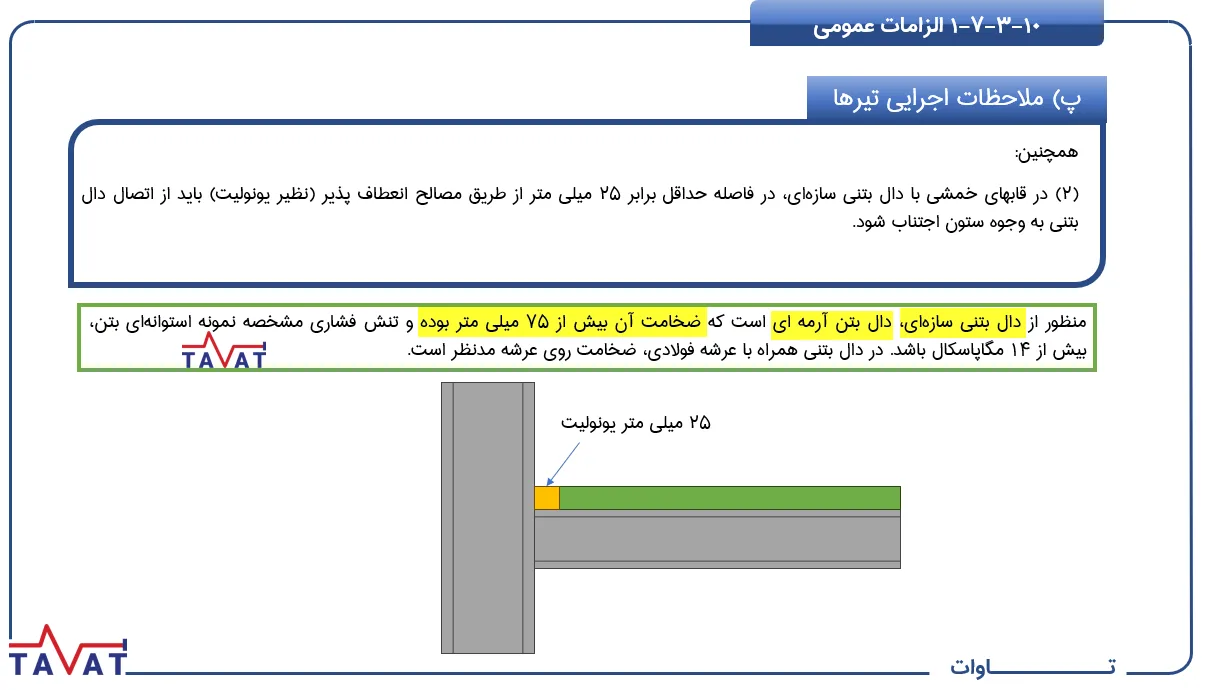

دال بتنی سازه ای حداقل چقدر باید از وجه ستون فاصله داشته باشه (با مصالح انعطاف پذیر)؟(در قاب خمشی فولادی)

✅پاسخ صحیح: 25 میلیمتر
🔴مطابق بند پ از مبحث دهم ۱۰-۳-۷-۱ در قابهای خمشی با دال بتنی سازه‌ای، در فاصله حداقل برابر ۲۵ میلی متر از طریق مصالح انعطاف پذیر (نظیر یونولیت) باید از اتصال دال بتنی به وجوه ستون اجتناب شود.
🔔این جزییات هم در فول پک‌ طراحی سازه با شرح ملاحظات اجرایی تیرها کامل گفته شده

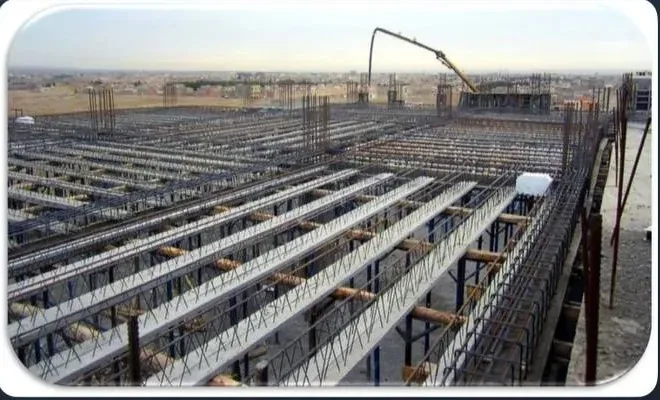

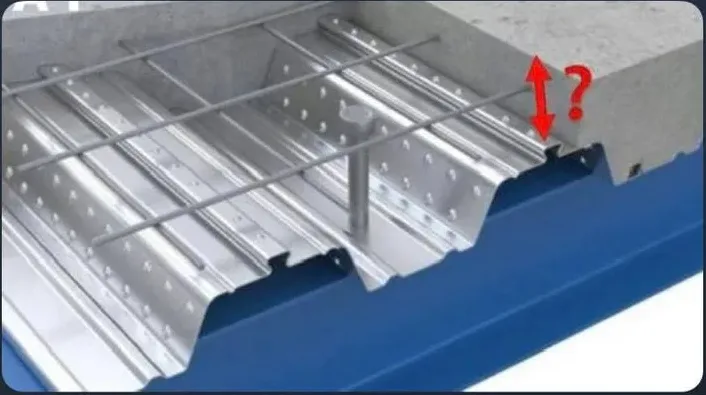

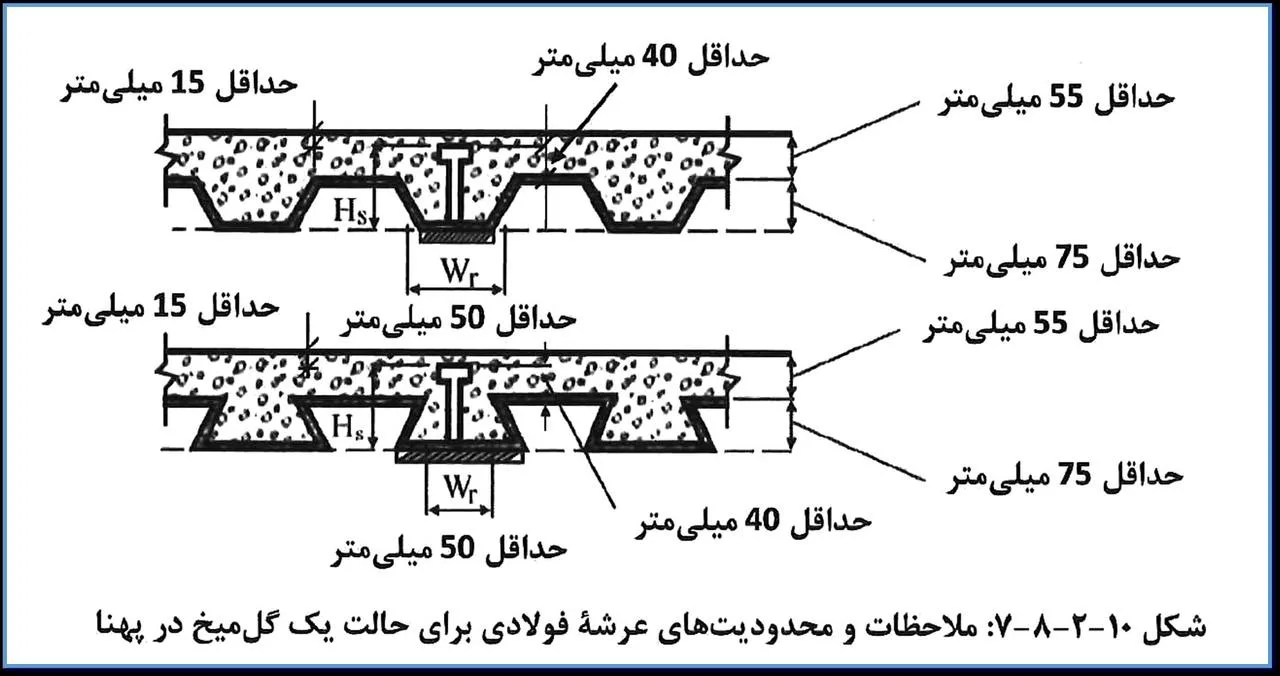

حداقل ضخامت بتنی در قسمت فوقانی عرشه فولادی چند میتونه باشه؟

✅ پاسخ صحیح: 55 میلیمتر
🔴مطابق بند ۱۰-۲-۸-۳-۳ و تصویری که برات میارم باید حداقل ۵۵ میلی متر ضخامت دال بتنی در قسمت فوقانی عرشه فولادی باشه
📣این حداقل ضخامت، برای حفظ یکپارچگی، کاهش ترک خوردگی، تامین درگیری میلگردها، افزایش دوام و کنترل ارتعاشات در نظر گرفته شده
🔔توی فول‌پک طراحی سازه به این جزییات هم میپردازیم و طراحی کامل سازه فولادی بهمراه اتصالات سازه های فولادی و آموزش نرم افزارهای ایتبس و سیف رو هم میگیم

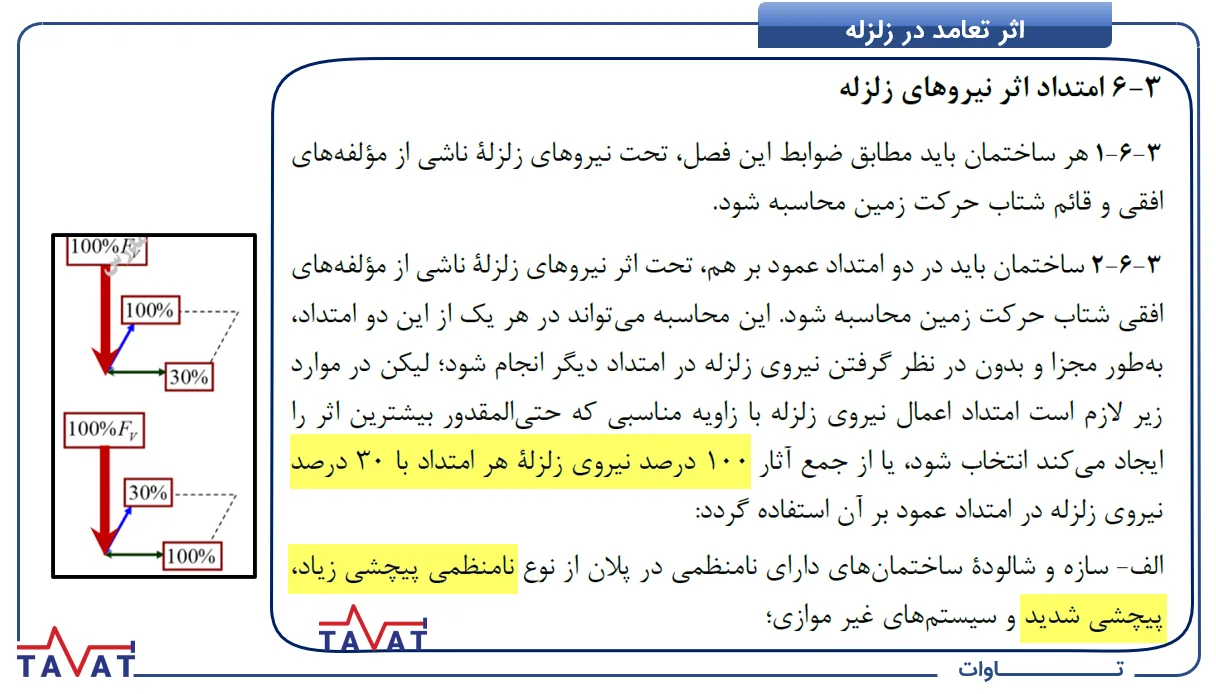

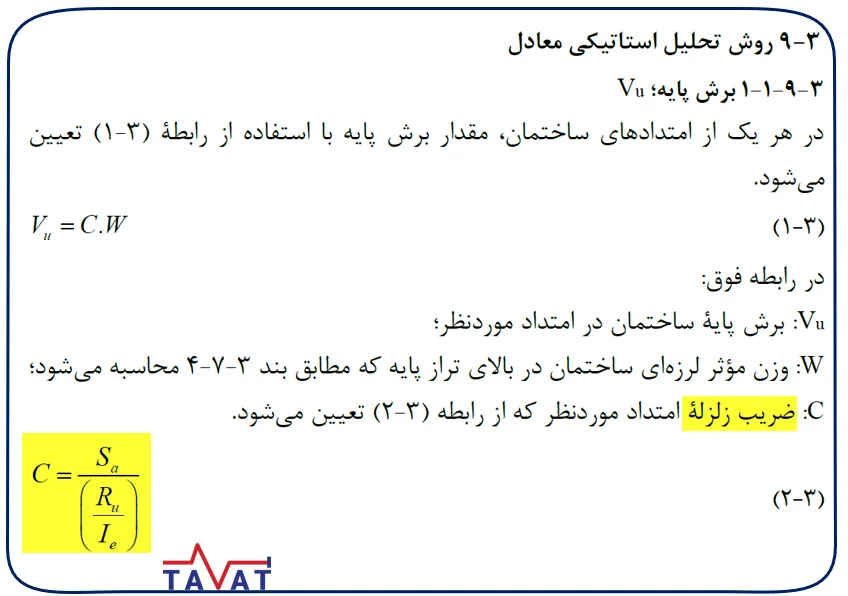

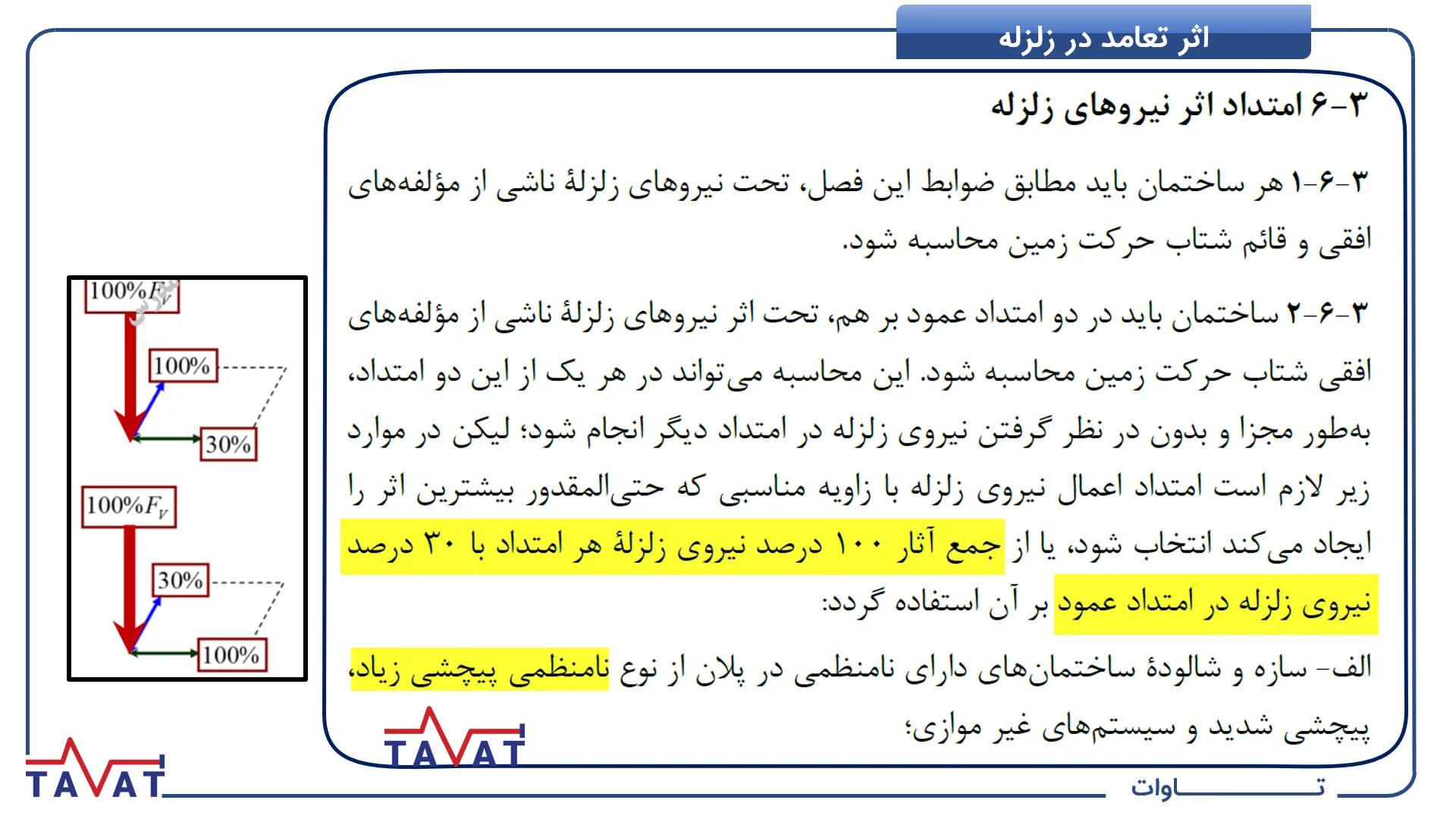

در طراحی لرزه ای 100% از نیروی زلزله در یک جهت با چند درصد از نیروی زلزله در جهت متعامد باید ترکیب شود؟

✅ پاسخ صحیح: 30%
📌مطابق استاندارد ۲۸۰۰، چون ما جهت بحرانی زلزله رو‌ نمیدونیم، به ناچار در جهت های اصلی زلزله رو در نظر میگیریم
ولی برای در نظر گرفتن شدیدترین حالت، ۱۰۰٪ نیروی زلزله افقی در یک‌ جهت رو با ۳۰٪ در‌جهت متعامدش ترکیب میکنیم
🔴توی بند استاندارد، این امکان در نظر گرفته شده که در شرایط خاصی، اون ۳۰٪
اعمال نشه
🔵تمام این جزییات توی فول پک طراحی سازه، توی طراحی یک سازه واقعی توضیح داده شده

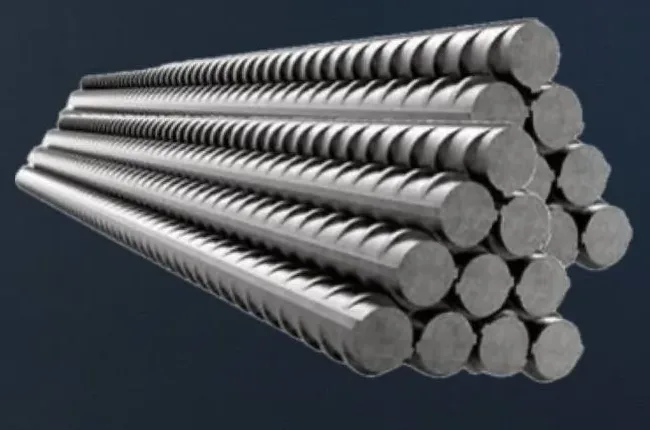

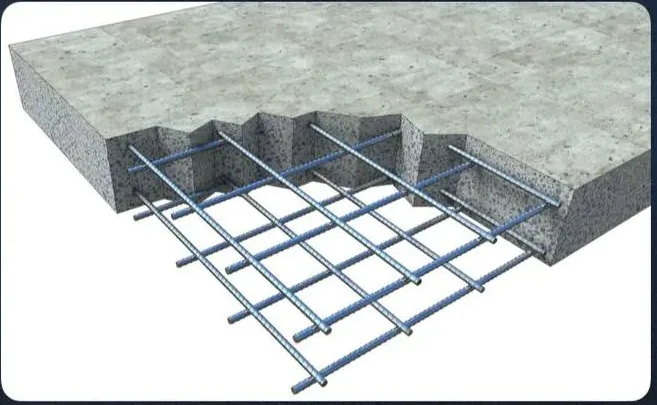

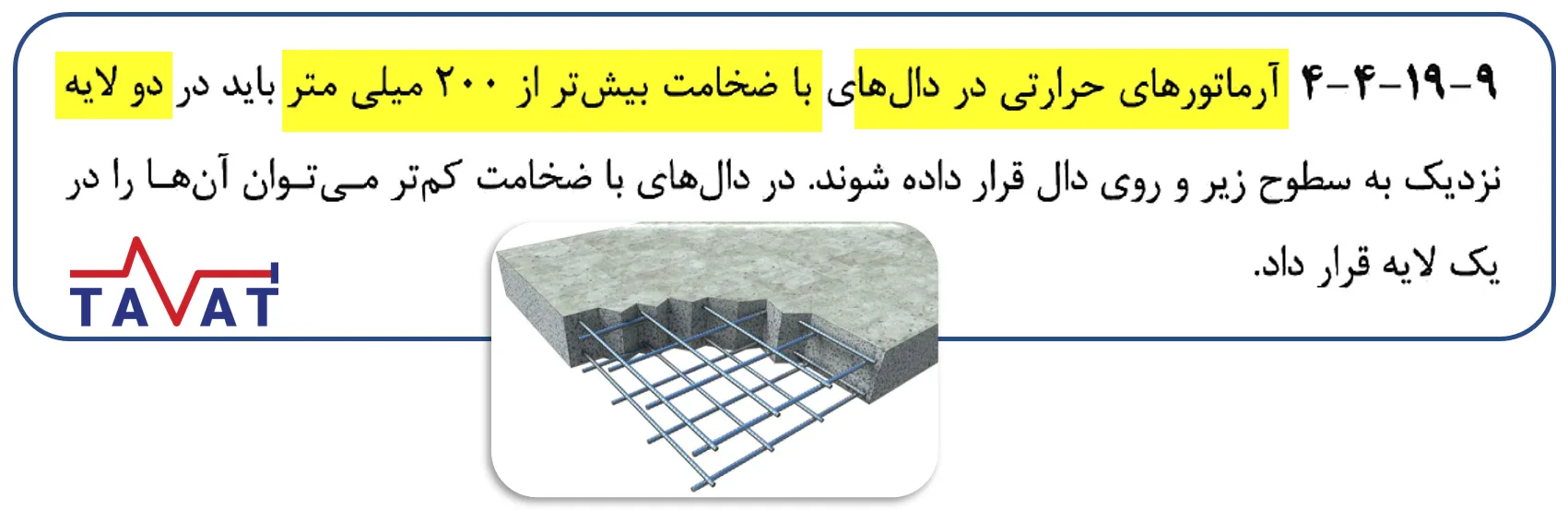

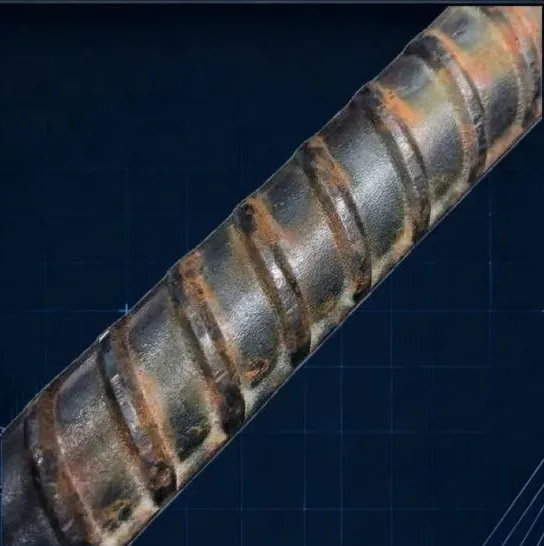

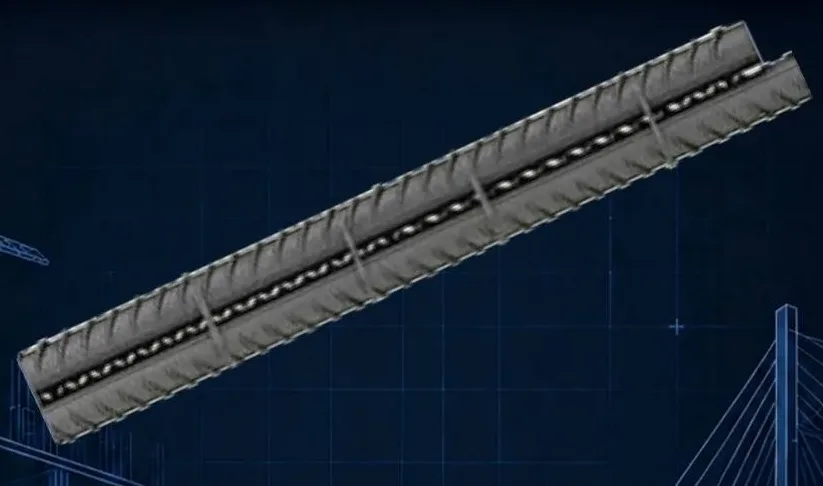

کدوم آرماتورها حتما باید آج دار باشن؟

✅ پاسخ صحیح: آرماتورهای حرارتی
📣مطابق مبحث نهم فقط آرماتورهای دورپیچ میتونن بصورت ساده باشن

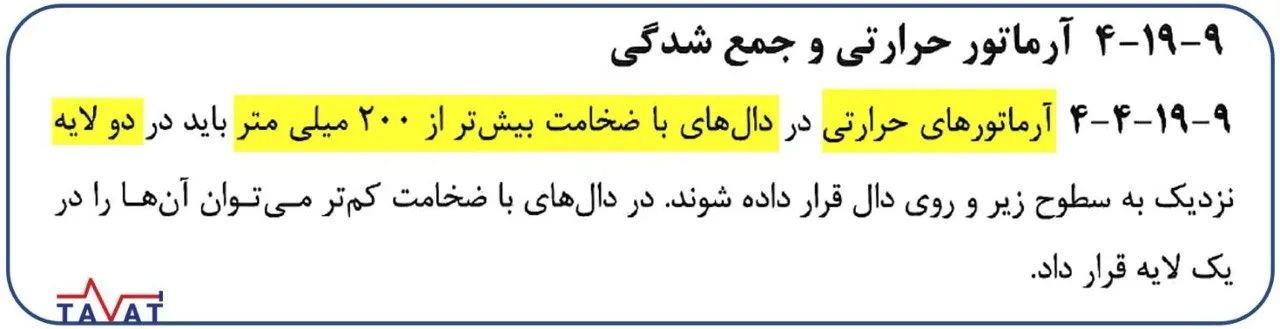

🔴آرماتورهای حرارتی ( حرارت و جمع شدگی) مطابق مبحث نهم باید آجدار باشن

بتن ریزی از چه دمایی کمتر شامل شرایط بتن ریزی در هوای سرد میشه؟

✅پاسخ صحیح: زیر 5 درجه
🔔مطابق بند 7-10-1 جلد دوم آبا، در مواردي كه دماي هوا كمتر از +5 درجه سلسيوس باشد و يا احتمال برود كه در مدت حفاظت از بتن، دماي هوا به كمتر از اين مقدار برسد، شرايط هواي سرد بوجود مي آيد.

استفاده از بخاری های برقی برای پروراندن بتن و افزایش دمای سطح بتن ...

✅پاسخ صحیح: مجاز است
📣مطابق بند ۷-۷-۵-۲ از جلد دوم آبا، برای پروراندن بتن به روش خشک میشه از المنت ها و بخاری های برقی استفاده کرد
✔️بندش رو‌برات میارم

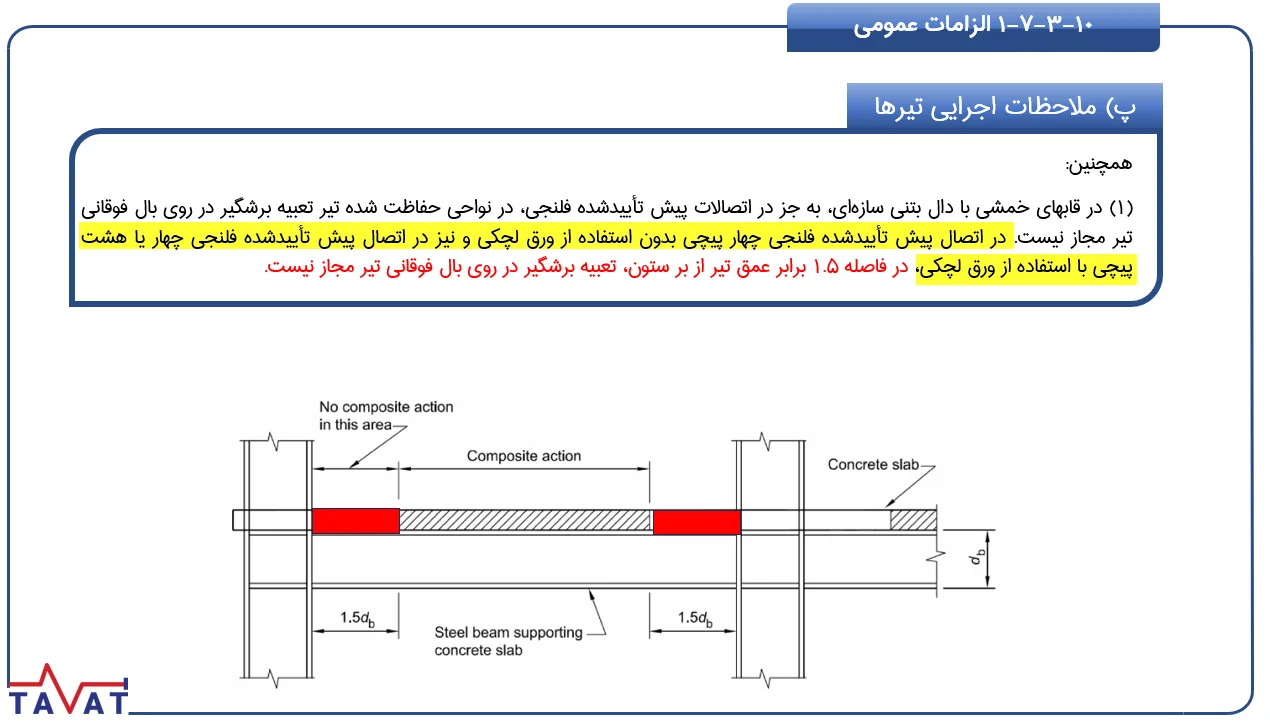

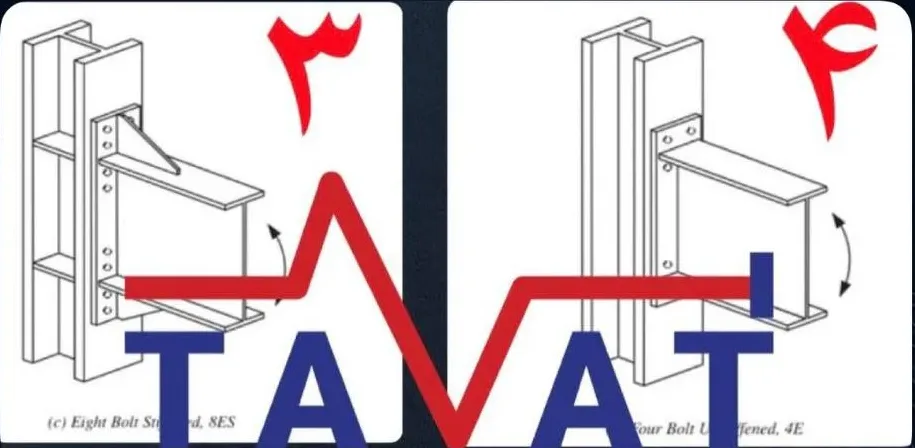

کدوم اتصال گیرداره؟

✅پاسخ صحیح: جفتشون
📣هر دو این اتصالات جزو اتصالات گیردار از پیش تایید شده هستن
🔴این اتصالات جزو اتصالات فلنجی تلقی میشن که شامل چهار یا هشت پیچی و همینطور با یا بدون استفاده از ورق لچکی هستن
👌توی فول پک طراحی سازه کامل به طراحی هر سه اتصال پرداختیم

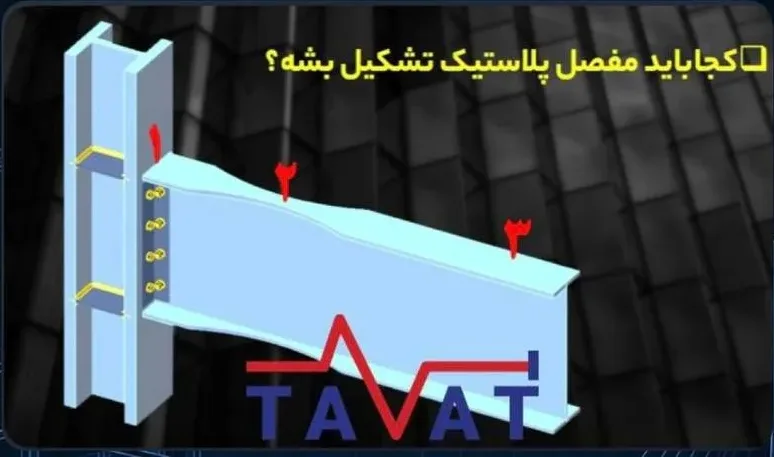

در تیر RBS انتظار داریم مفصل پلاستیک کجا تشکیل بشه؟

✅پاسخ صحیح: ناحیه 2
🔔اتصال RBS ، اتصال تیر با مقطع کاهش یافته هست.
🔴اتصال RBS مخفف Reduced Beam Section هست
🔔ظرفیت خمشی تیر به‌صورت موضعی و عمدی در نزدیکی محل اتصال به ستون کاهش پیدا میکنه
🔥پ.ن: توی فول پک طراحی سازه، دقیقا میگیم که این قسمت مطابق مبحث نهم و AISC چطور در نظر گرفته میشه و مراحل کامل طراحی این اتصال رو برنامه نویسی میکنیم.

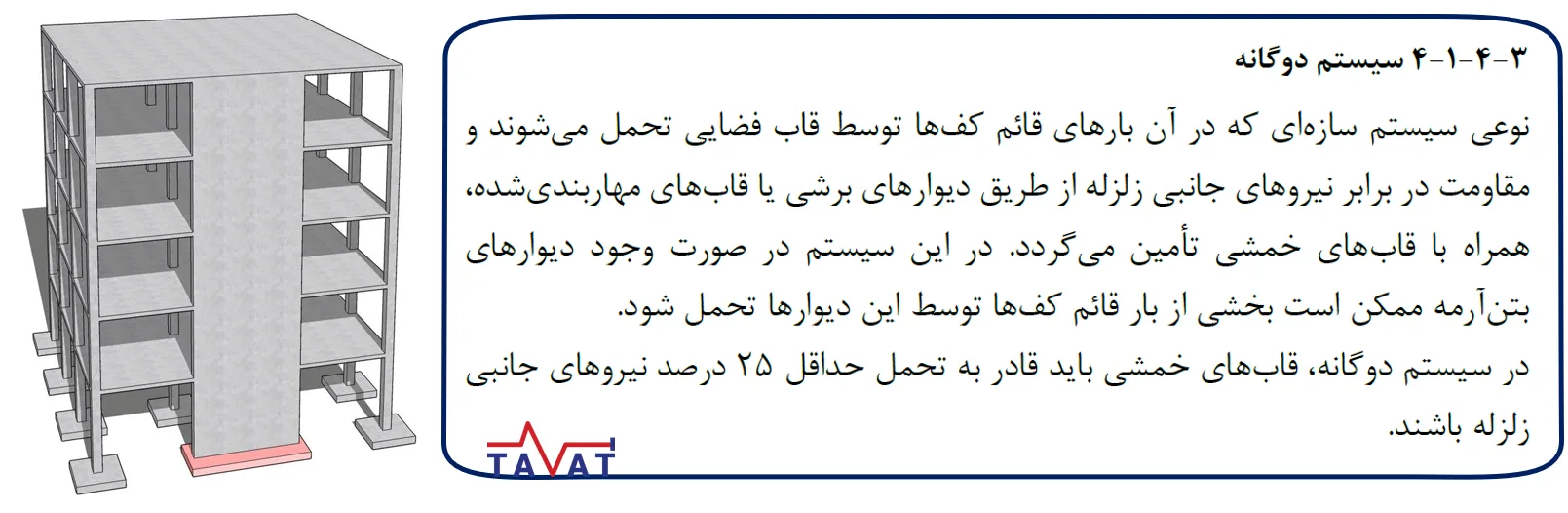

دیوار برشی باید مستقلا قادر به تحمل چند درصد از نیرو های جانبی زلزله (در سیستم های دوگانه) باشه؟

✅پاسخ صحیح: 50%
📣در سیستم های دو گانه، دیوارهای برشی نقش اساسی در مقاومت سازه در برابر نیروهای زلزله رو دارن. و مستقلا باید بتونن ۵۰٪ نیروهای جانبی رو‌تحمل کنن
🚦در شرایطی که اجزای دیگه سازه ای مثل تیر و‌ ستون نتونن بدرستی عمل کنن، دیوار برشی نقش بهش سیستم پشتیبان رو بخوبی میتونه ایفا کنه و از تخریب کلی جلوگیری کنه
📢نیروی زلزله بصورت لحظه ای و با شدت های مختلف به سازه وارد میشه و‌ دیوار برشی میتونه ارتعاشات ناگهانی و لحظه ای رو بهتر جذب کنه
🔔پ.ن: توی فول پک طراحی سازه مفصل به کنترل قاعده ۲۵٪ و ۵۰٪ در سیستم دوگانه شامل دیوار برشی پرداختیم
📣📣امروز آخرین روز جشنواره تخفیفی فول پک طراحی سازه هست، و میتونی بجای ۱۱.۹۹۰.۰۰۰ تومان با ۷.۹۹۰.۰۰۰ تومن فول پک رو دریافت کنی.
🔥🔥امکان پرداخت بصورت قسطی هم وجود داره

حداقل ضخامت دیوار سازه ای ( دیوار برشی ) چند میتونه باشه؟

✅پاسخ صحیح: 15cm
✔️مطابق بند مبحث نهم که برات میارم، حداقل ضخامت دیوار سازه ای باید ۱۵ سانتی متر باشه
🔔پ.ن: توی فول پک طراحی سازه مفصل به بندهای مربوط به دیوار برشی، مدلسازیش ، و تحلیل و طراحیش می پردازیم
📣📣امروز آخرین روز جشنواره تخفیفی فول پک طراحی سازه هست، و میتونی بجای ۱۱.۹۹۰.۰۰۰ تومان با ۷.۹۹۰.۰۰۰ تومن فول پک رو دریافت کنی.
🔥🔥امکان پرداخت بصورت قسطی هم وجود داره

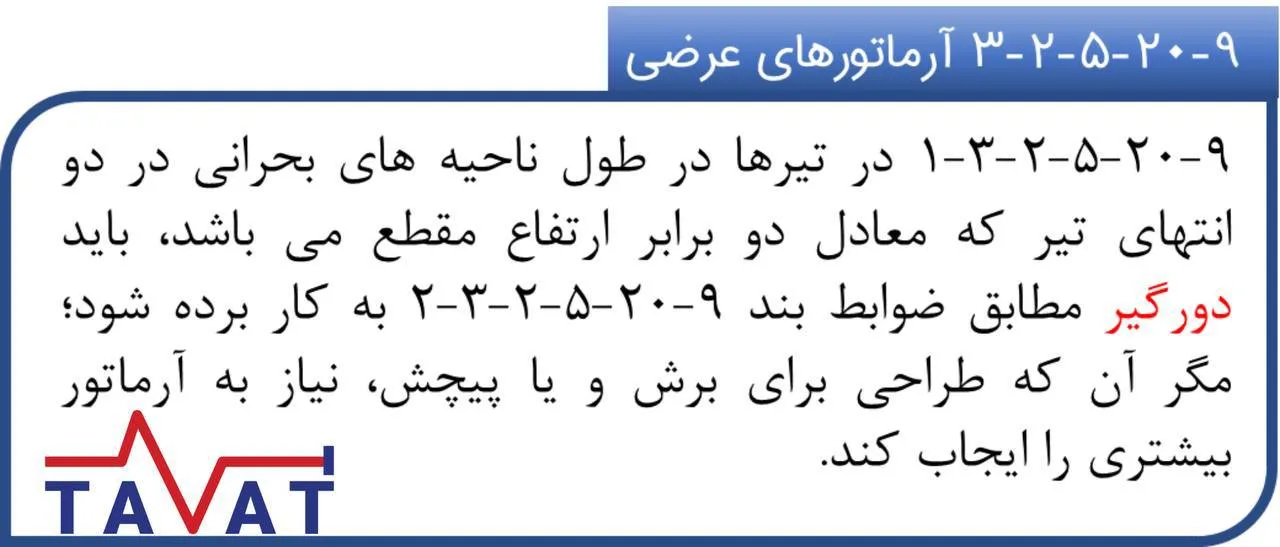

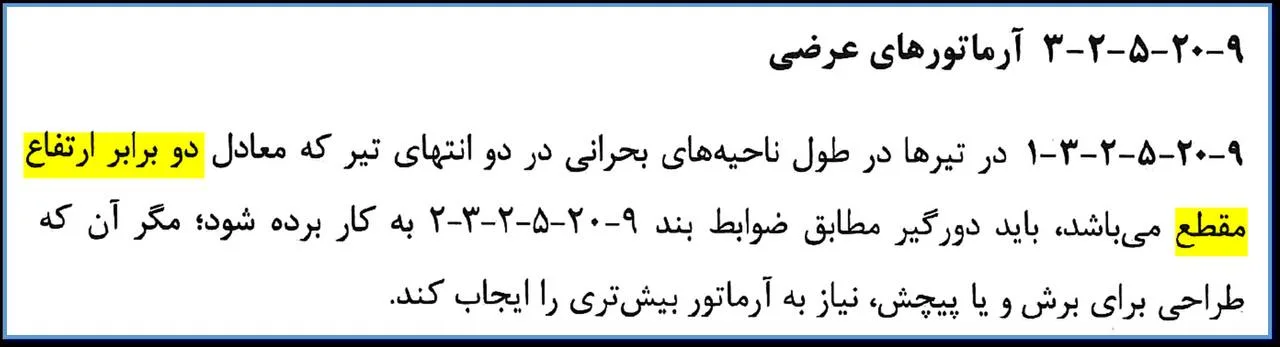

دورگیر ها (با قلاب حداقل 135) در چه طولی از تیر ها در نظر گرفته میشن؟(شکل پذیری متوسط)

✅پاسخ صحیح: حداقل ۲ برابر ارتفاع تیر
🔴مطابق بند مبحث نهم حداقل به اندازه ۲ برابر ارتفاع تیر باید از دورگیرها استفاده کنیم
🔔این ناحیه تنش های برشی زیادی رو بخودش میبینه. برای حفظ شکل پذیری لازم و عملکرد مطلوب لرزه ای ضروریه که دورگیر اجرا بشه
🔥توی فول پک طراحی سازه به تفصیل به این جزییات پرداختیم

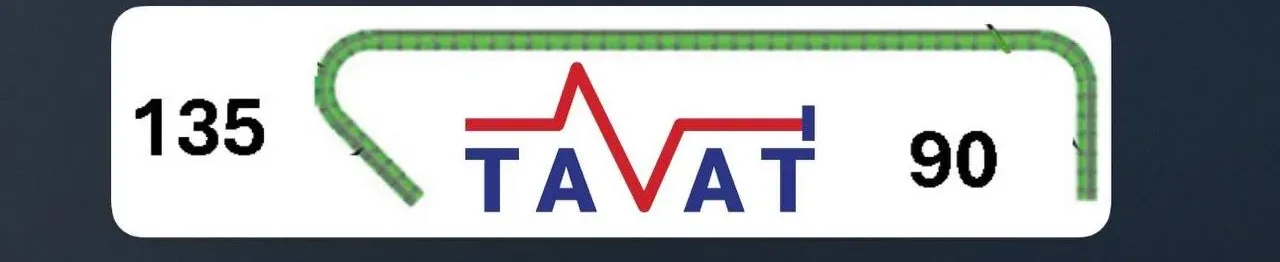

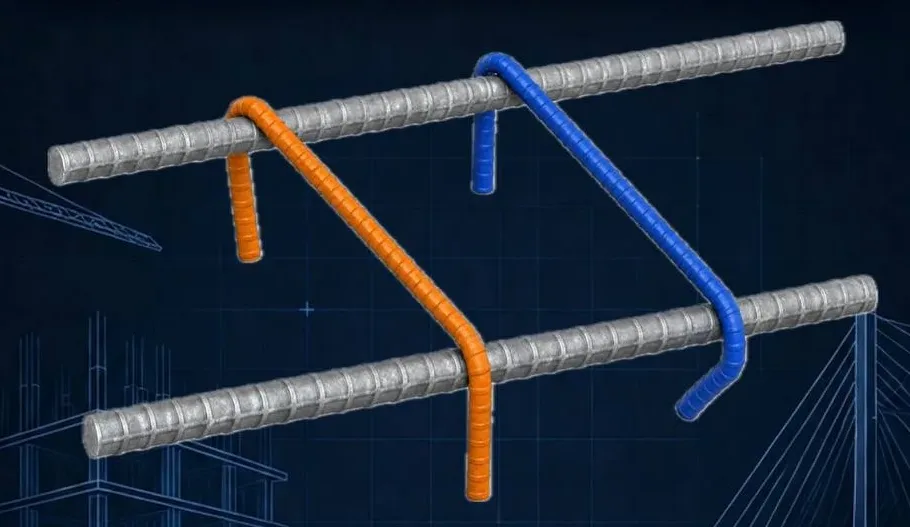

قلاب لرزه ای باید دارای خم مساوی یا بیشتر از ... باشه.

پاسخ صحیح: 135 درجه
📌مطابق مبحث نهم قلاب های لرزه ای، قلابهای با هم ۱۳۵ درجه و بیشتر هستن
🔔قلاب با خم مساوی یا بیش از ۱۳۵ درجه، با طول‌گیرایی بیشتر و تماس سطحی مؤثرتر، عملکرد شکل‌پذیرتری را فراهم می‌کند و مقاومت سازه در برابر فروپاشی ناگهانی را افزایش می‌دهد.
☑️برای دورگیرهای تیر و ستون این قلاب ضروریست

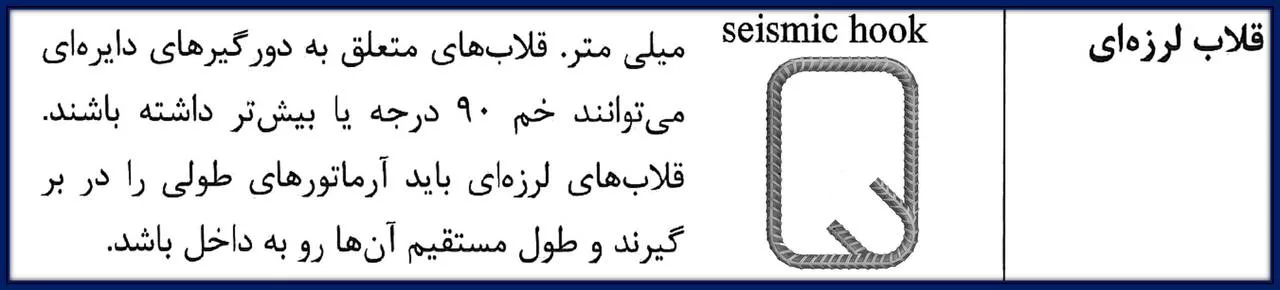

🔥از قسمت تعاریف مبحث نهم، تعریف قلاب لرزه ای رو برات آوردم👇

انتظار داریم مفصل پلاستیک در اتصال RBS در کجا تشکیل بشه؟

✅ پاسخ صحیح:  ناحیه 2
🔴اتصال RBS مخفف Reduced Beam Section هست
🔔ظرفیت خمشی تیر به‌صورت موضعی و عمدی در نزدیکی محل اتصال به ستون کاهش پیدا میکنه
✔️این کاهش معمولاً با برش قوسی ‌شکل بال‌های تیر انجام می‌شه
✔️هدف اصلی این روش، انتقال محل تشکیل مفصل پلاستیک از ناحیه اتصال تیر به ستون به داخل تیر هست، تا از تمرکز تنش و احتمال شکست در محل اتصال و جوش‌هاش  جلوگیری کنه
📣توی فول پک طراحی سازه، نحوه طراحی کامل این اتصال رو گفتیم و بندهای آیین نامه ای از مبحث دهم و AISC درباره ش رو‌ مفصل  تشریح کردیم

ورق پیوستگی در کدوم اتصال به کار میره؟

✅پاسخ صحیح: اتصال گیردار
🔔جهت جلوگیری از کمانش موضعی بال یا جان ستون، ما از ورق های پیوستگی برای اتصالاتی که در جهت قاب خمشی هستن استفاده میکنیم
📢در اتصالات مفصلی چون لنگری نداریم که از تیر به ستون برسه، از ورق پیوستگی  استفاده نمیشه
📣ورق های پیوستگی در راستای بال تیر، موجب این میشه که تمرکز تنش بصورت یکنواخت در بیاد و از کمانش موضعی در جان و بال ستون جلوگیری میکنه
🔥برای طراحی این اتصال و لزومش بندهای مختلف از مبحث دهم و AISC  باید بررسی بشه که ما در فول پک طراحی سازه مفصل بهشون پرداختیم و طراحی ورق های پیوستگی رو گفتیم

اگر دیوار حائل به سازه ساختمان متصل نباشه، تراز پایه رو … به تراز بالای دیوار منتقل کنیم.

✅پاسخ صحیح: نمیتونیم
📣مطابق استاندارد ۲۸۰۰ وقتی دیوار حائل به سازه اصلی متصل نیست، تراز پایه رو نمیتونیم به روی دیوار منتقل کنیم و باید از روی شالوده در نظرش بگیریم

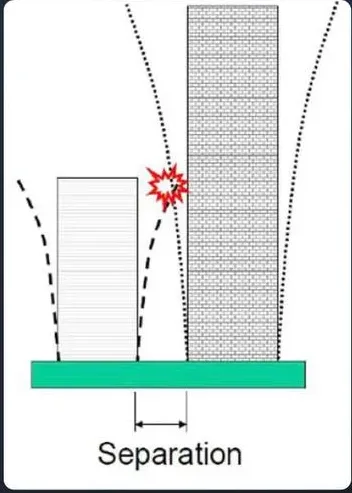

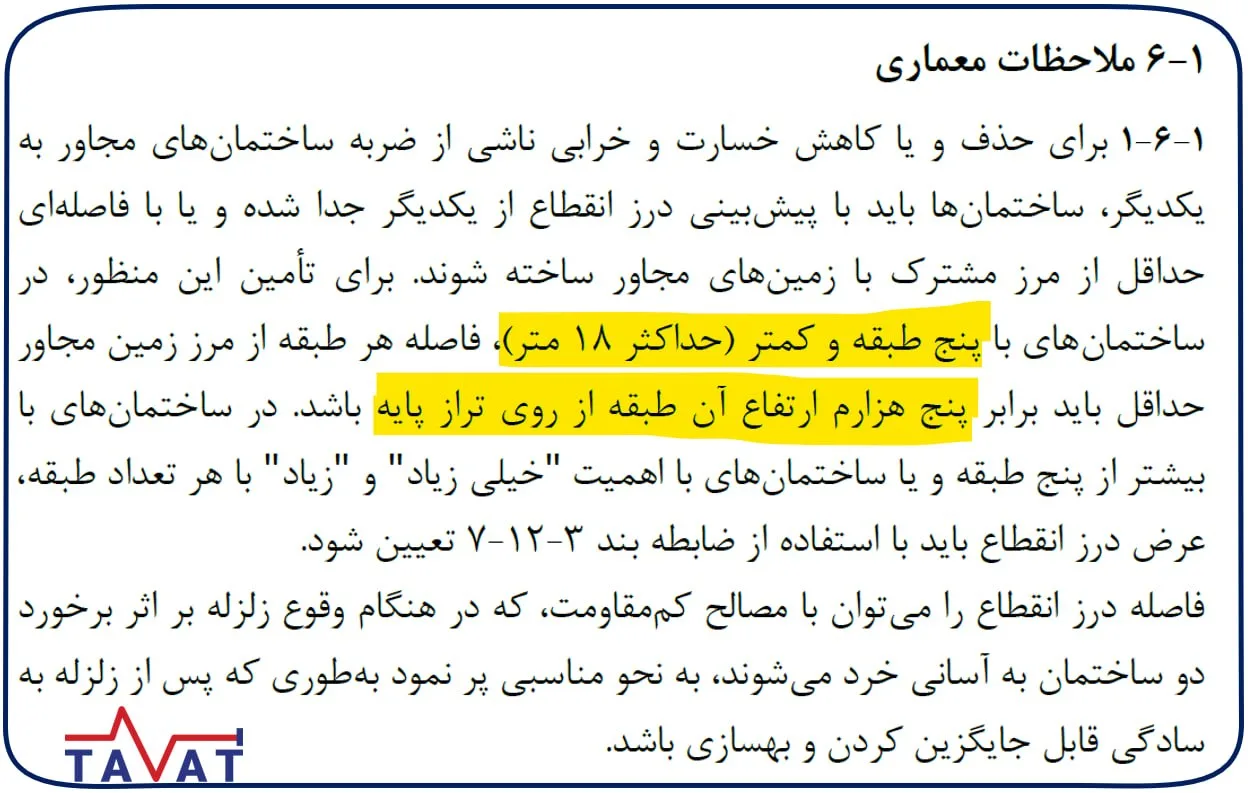

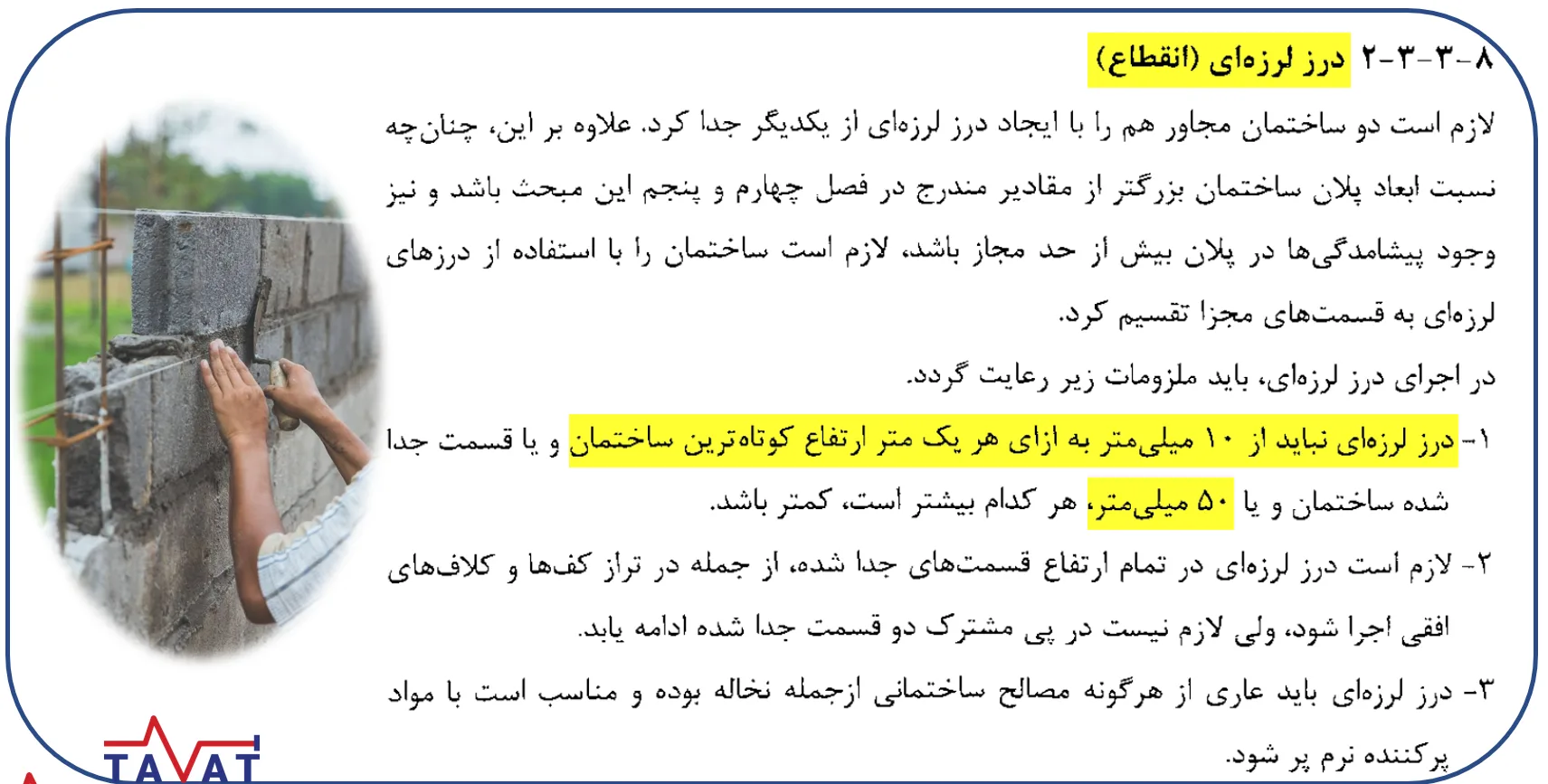

حداقل درز انقطاع برای یک سازه چهار طبقه با ارتفاع 15 متر از روی فونداسیون چنده؟

✅پاسخ صحیح: 7.5 سانتی متر
🔔مطابق بند ۱-۴ از استاندارد ۲۸۰۰ ویرایش چهارم، حداقل درز انقطاع برای سازه های تا ۸ طبقه، برابر ۰.۰۰۵ ارتفاع اون طبقه از تراز پایه هست.
1500x0.005=7.5cm
👌بد نیست بدونین در‌ پیش نویس ویرایش پنجم، استفاده از این فرمول تا پنج طبقه و کمتر از ۱۸ متر مجاز دونسته شده
🔥🔥پ.ن: در فول پک‌طراحی سازه مفصل به بحث‌درز انقطاع پرداختیم

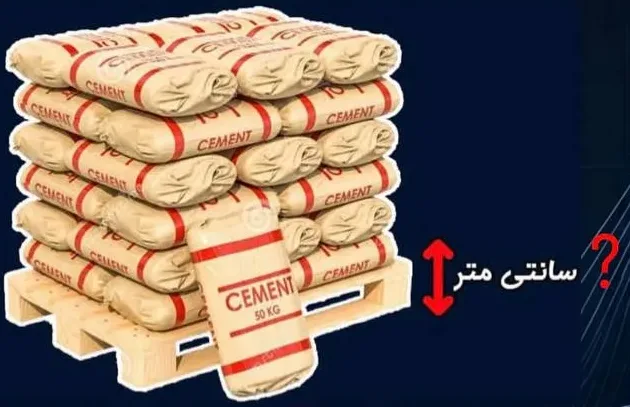

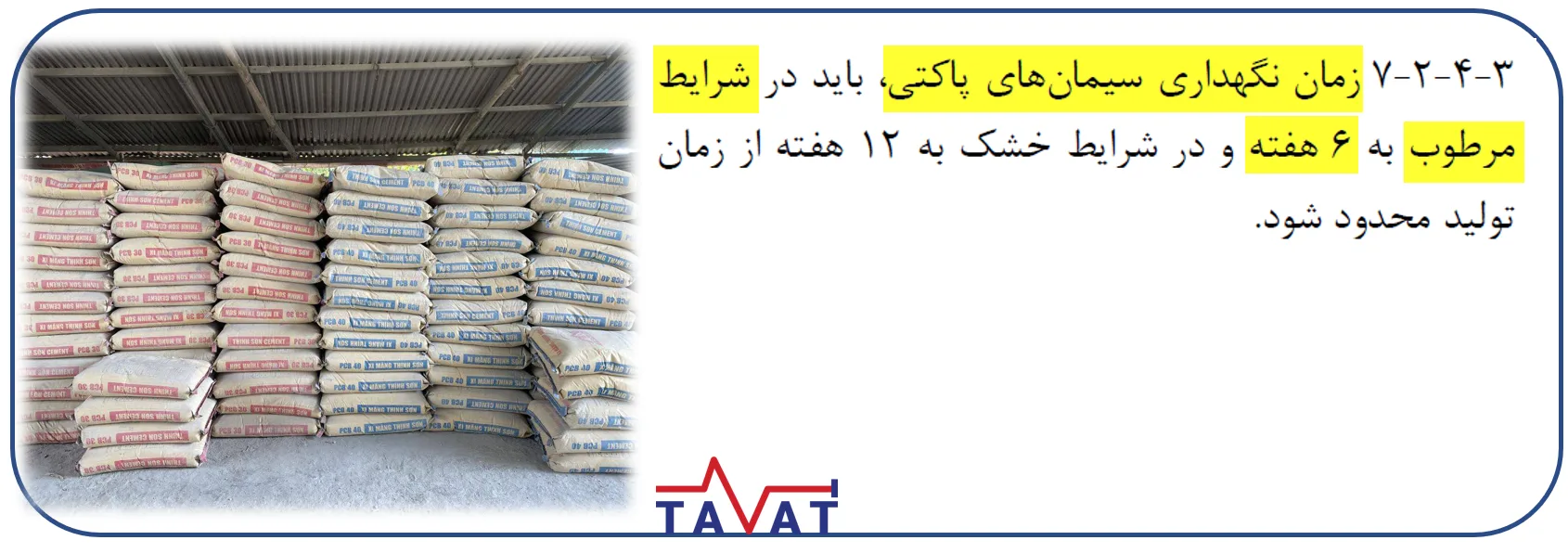

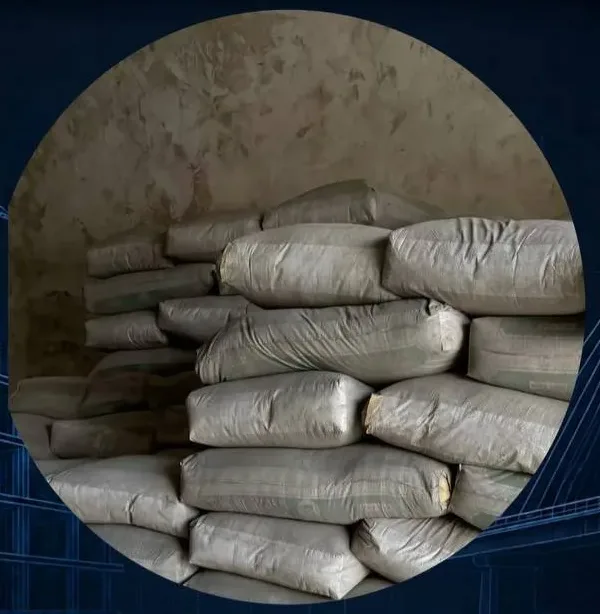

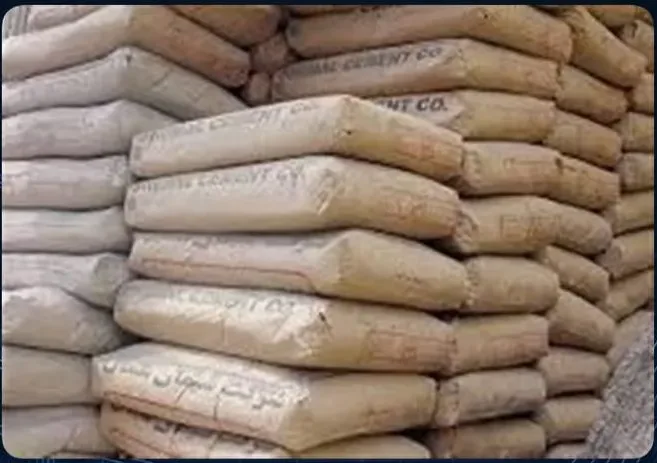

کیسه های سیمان در همه مناطق حداقل چقدر باید از سقف فاصله داشته باشند؟

✅پاسخ صحیح: 60 سانتی متر
📣مطابق مبحث پنجم، بند ۵-۲-۶-۱-۱۱ ، کیسه های سیمان در همه مناطق باید حداقل ۶۰ سانتی متر از سقف فاصله داشته باشند

سیمان نگهداری شده در سیلو، حداکثر چند روز پس از تولید باید مصرف بشه؟

✅پاسخ صحیح: 90 روز
📌مطابق مبحث پنجم مقررات ملی، بند ۵-۲-۶-۲-۷، سیمان نگهداری شده در سیلو، حداکثر ۹۰ روز پس از تولید باید مصرف بشه

فاصله آزاد بین آرماتورهای تیرها در دو سفره افقی، حداقل چند میتونه باشه؟

✅پاسخ صحیح: 25 میلیمتر
🔔مطابق مبحث نهم، بند 21-2-1-2، در آرماتورهاي موازي واقع در چند سفره افقي، آرماتورهاي لايه فوقاني بايد مستقيما در بالاي آرماتورهاي لايه تحتاني قرار گرفته و فاصله آزاد بين دو لايه نبايد كمتر از 25 میلی متر باشد

فاصله آزاد بین آرماتورها در تیرها در یک سفره افقی، حداقل چند میتونه باشه؟

✅پاسخ صحیح: 25 میلیمتر
⭕️مطابق مبحث نهم، بند 21-2-1-1، فاصله آزاد آرماتورهاي موازي واقع در يك سفره افقي نبايد كمتر از هيچ يك از مقادير زیر باشد:
الف- 25 ميليمتر
ب- قطر بزرگترين آرماتور
پ- 1.33 برابر قطر اسمي بزرگترين سنگدانه

حداقل بار زنده راه پله مطابق مبحث ششم چنده؟

✅پاسخ صحیح: 500 کیلوگرم بر متر مربع
📌مطابق جدول ۶-۵-۱ از مبحث ششم، حداقل بار زنده برای کاربری راه پله ۰.۵ تن بر مترمربع هست

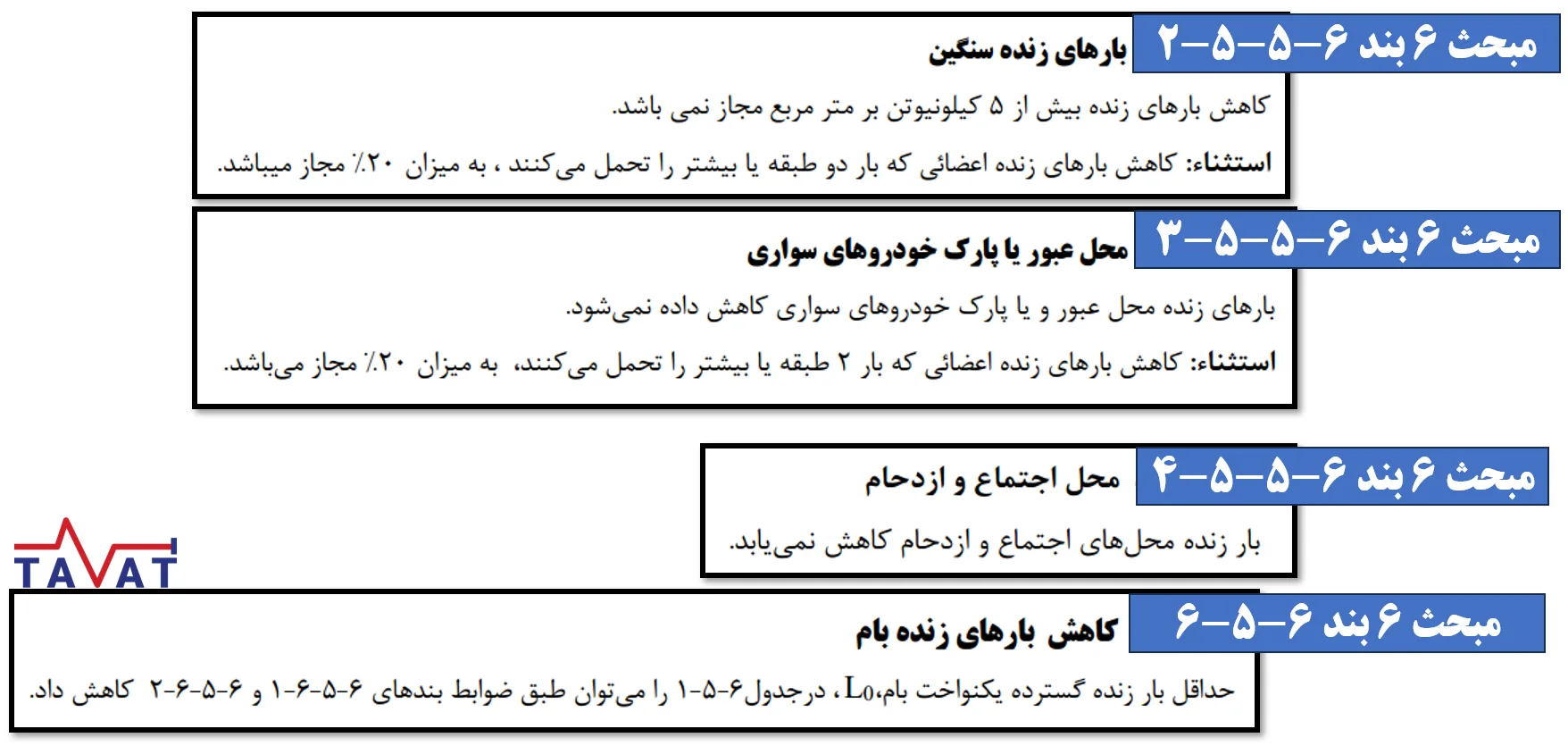

🔔پ.ن:در فول‌پک طراحی سازه، مفصل به بحث بارهای زنده و مرده و امکان کاهش ه رکدوم می پردازیم

حداقل پهنای دستک بتنی که برای جداسازی راه پله به کار می رود چند است؟

✅پاسخ صحیح: ۲۰ سانتی متر
🔔مطابق بند پ۶-۱-۴-۷ پیوست ششم استاندارد ۲۸۰۰ در خصوص راه پله ها، حداقل پهنای این دستک های بتنی باید ۲۰ سانتی متر باشه

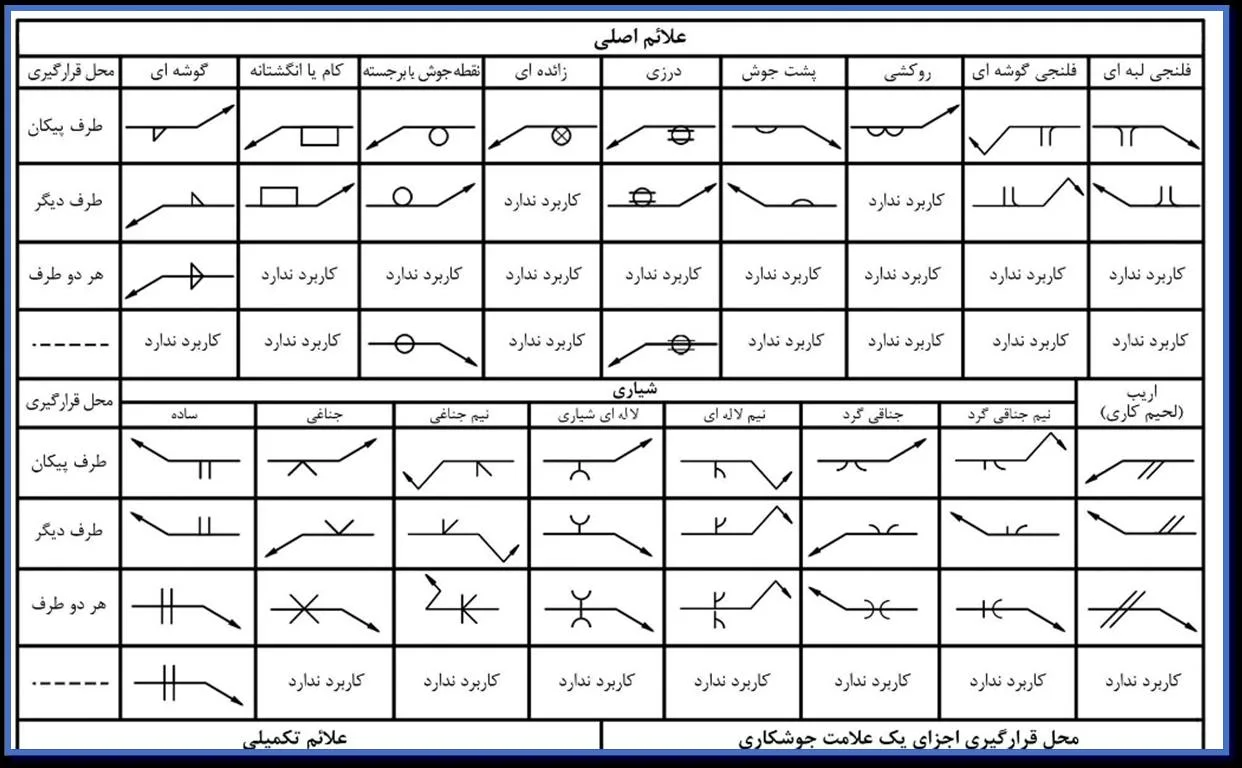

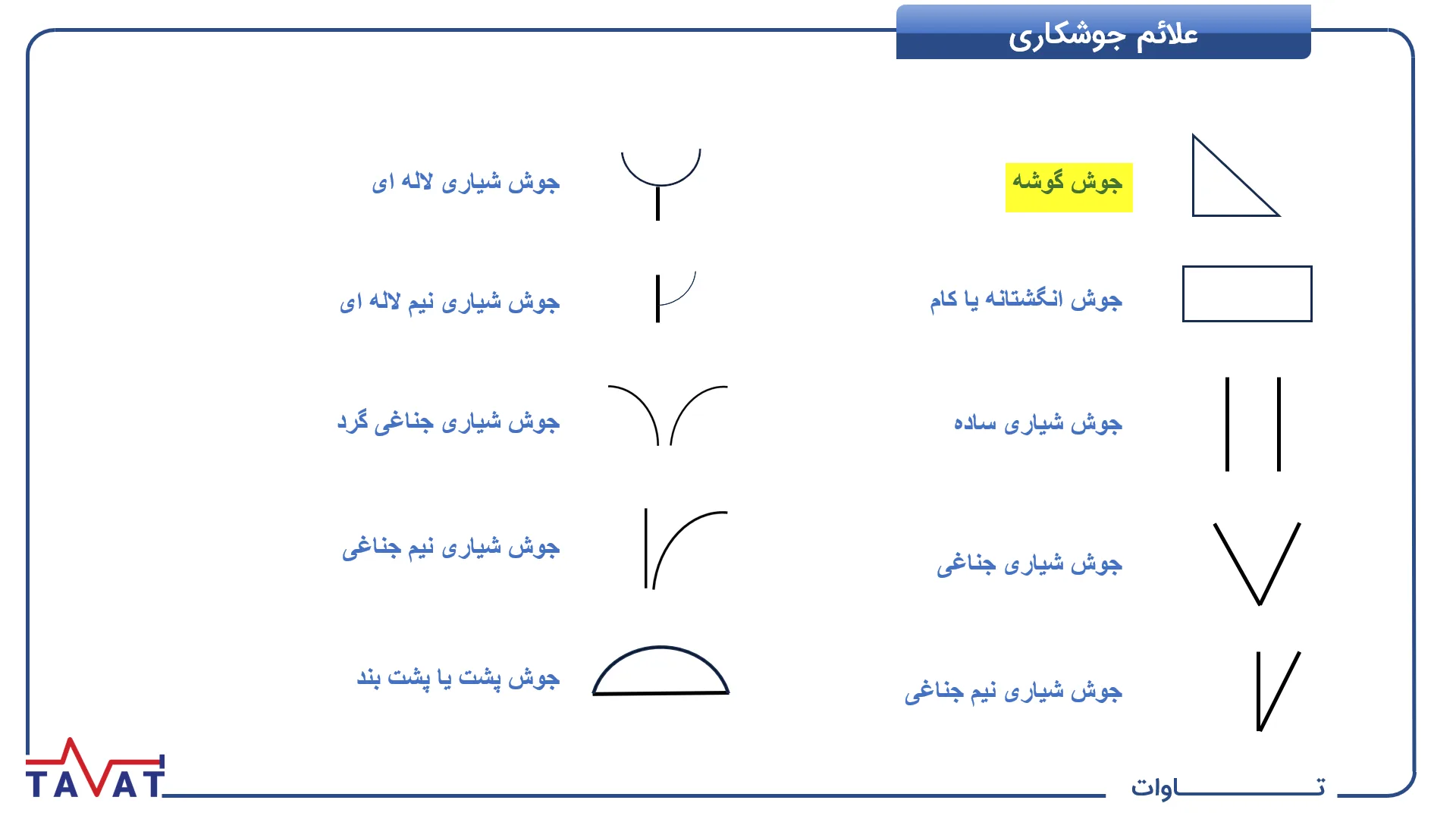

علامت مثلث در جوشکاری نماد چیه؟

✅پاسخ صحیح: جوش گوشه
✔️جوش گوشه با نماد مثلث نمایش داده میشه
🔔پ.ن: در فول پک به این علائم کامل ورود میکنیم

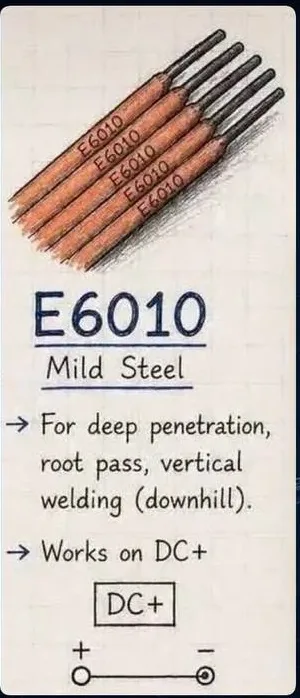

مقاومت کششی نهایی الکترود E6010 چنده؟

✅پاسخ صحیح: 420 مگاپاسکال
⭕️دو رقم اول (60) نشان‌دهنده حداقل مقاومت کششی نهایی فلز جوش بر حسب ksi است.
✔️تبدیل واحد: 1ksi = 6.895 MPa.
☑️این عدد «حداقل» مقاومت کششی طبق استاندارد AWS A5.1/A5.5 است
پ.ن: در فول پک طراحی سازه در بخش اتصالات سازه های فولادی به تفصیل درباره علائم الکترودها صحبت میکنیم
📣📣📣حتما این پست رو ببین تا کامل این مفهوم رو یاد بگیری:

مشاهده پست

کدوم سازه در برابر آتش سوزی عملکرد ضعیف تری داره؟

✅پاسخ صحیح: سازه فولادی
✔️فولاد وقتی گرم می‌شود «ضعف» خودش را خیلی سریع نشان می‌دهد، اما بتن دیرتر تسلیم می‌شود.
🔥رسانایی حرارتی فولاد بسیار بالاست.
💣فولاد اگر به حدود 500 تا 600 درجه برسد، تقریباً نیمی از مقاومتش را از دست می‌دهد. یعنی تیر و ستون فولادی ممکن است خمش بردارد یا کمانه کند.
⭕️اما بتن در همان دماها مقاومتش را خیلی آرام‌تر از دست می‌دهد.
✍️بخاطر همین ضعف، در سازه فولادی نیاز به پوشش ضدحریق داریم

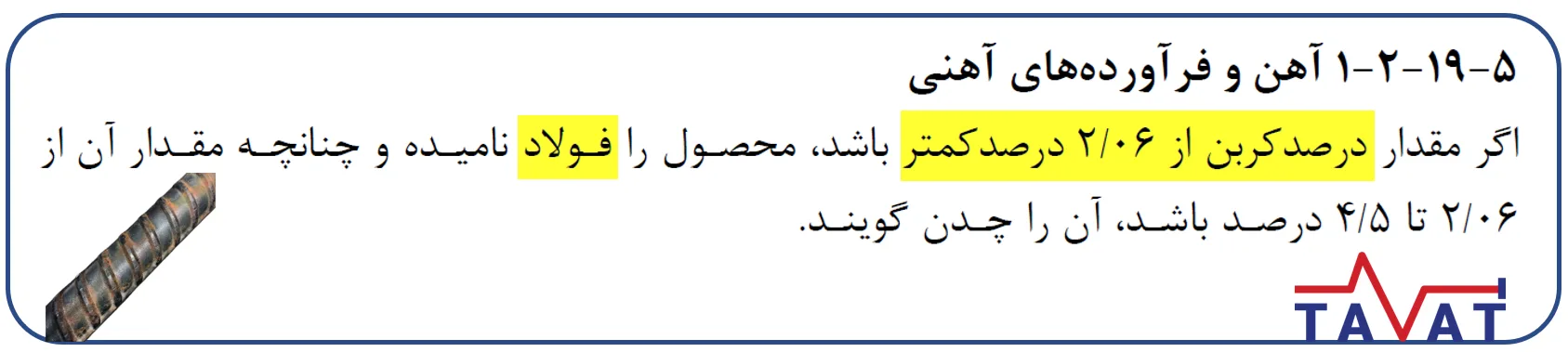

افزایش کربن در فولاد موجب چه تغییری در مقاومت فولاد میشه؟

✅پاسخ صحیح: افزایش مقاومت
✔️وقتی میزان کربن در فولاد زیاد می‌شود، انگار فولاد از یک آدم خوش‌اخلاق و منعطف، کم‌کم تبدیل می‌شود به یک آدم سخت‌گیر و خشک!
🔔فولاد پرکربن یعنی قوی‌تر و در عین حال شکننده‌تر یعنی انعطاف پذیری کاهش پیدا میکنه
🔥پ.ن: توی دوره های طراحی سازه به این موارد مهم از مصالح هم می پردازیم

در مواردی که پس رفتگی همزمان بیشتر از … طول پلان در اون جهت باشه، نامنظمی هندسی داریم

✅پاسخ صحیح: 20 درصد
🔔مطابق بند الف ۱-۷-۱ از استاندارد ۲۸۰۰، در مواردي كه پس رفتگي هم زمان در دو جهت در يكي از گوشه هاي ساختمان بيشتر از ۲۰ درصد طول پلان در آن جهت باشد، نامنظمی هندسی در پلان داریم.
🔥بررسی کامل این نامنظمی ، و نامنظمی های دیگه چه در پلان و چه در ارتفاع در فول پک طراحی سازه انجام شده

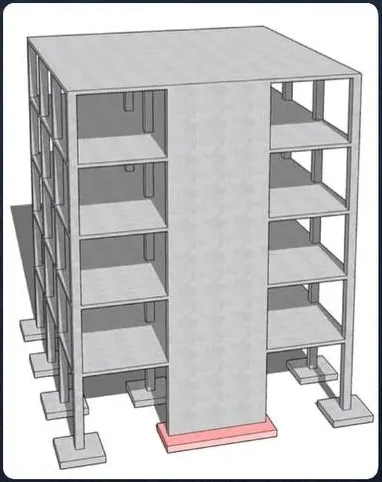

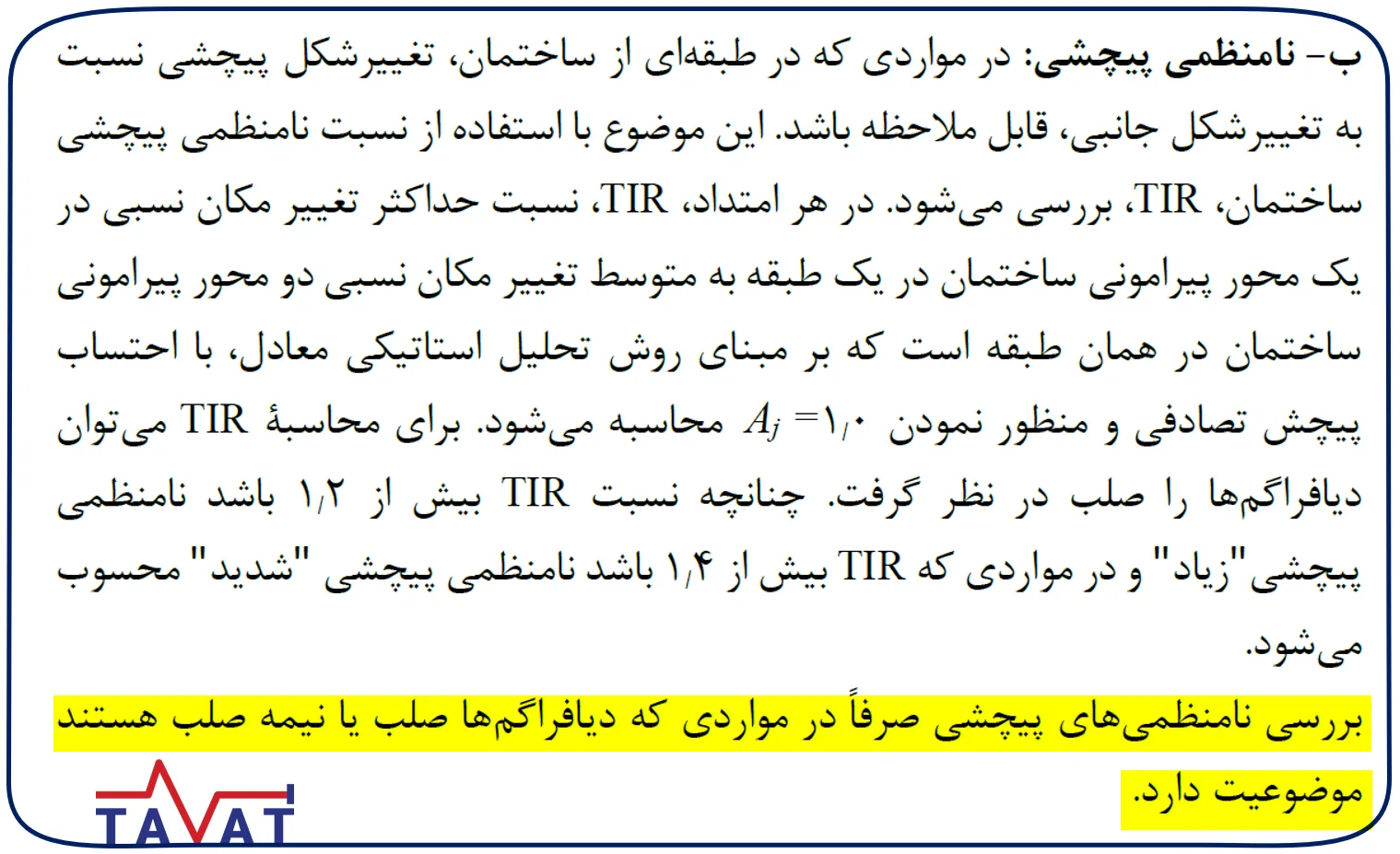

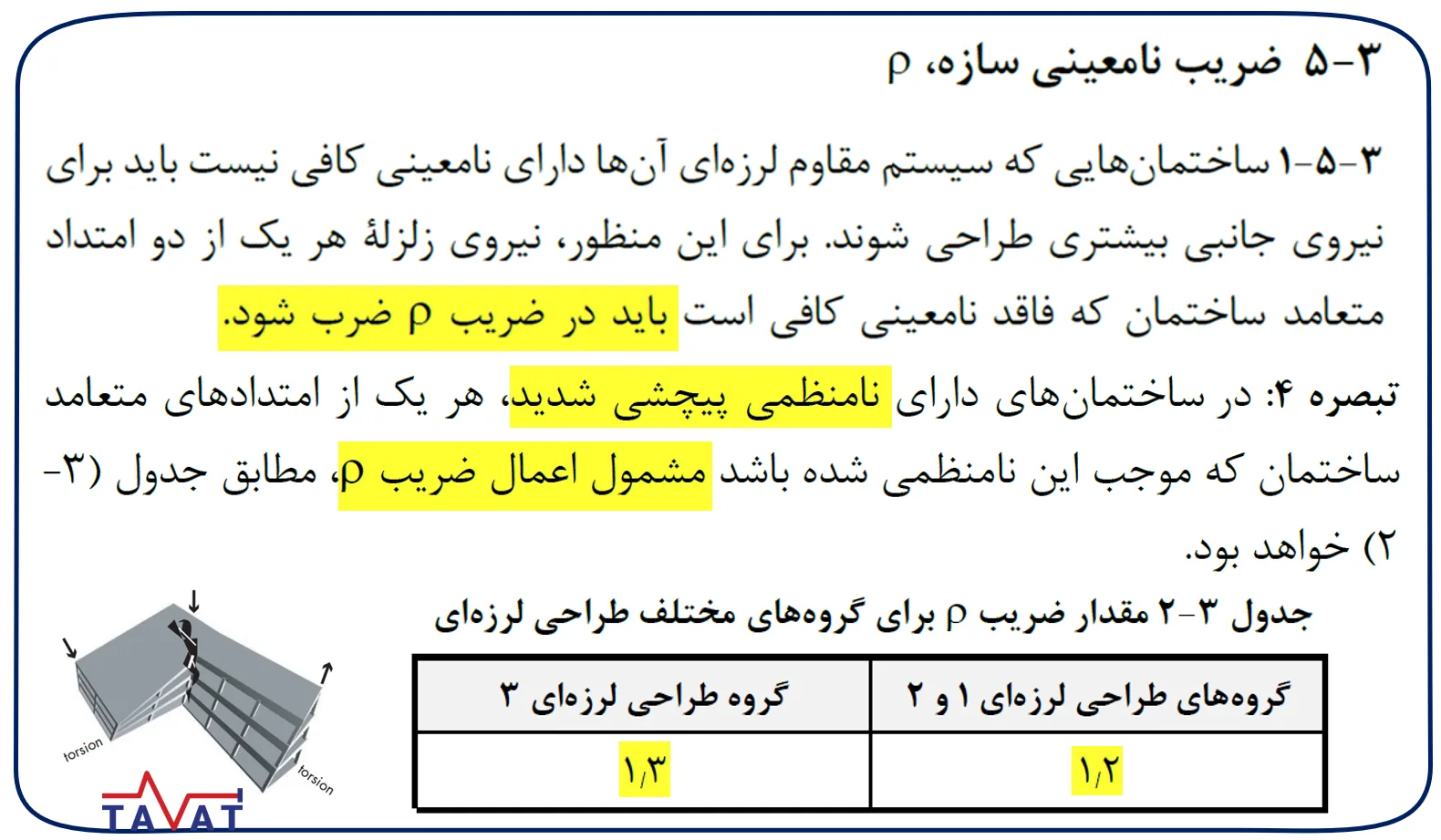

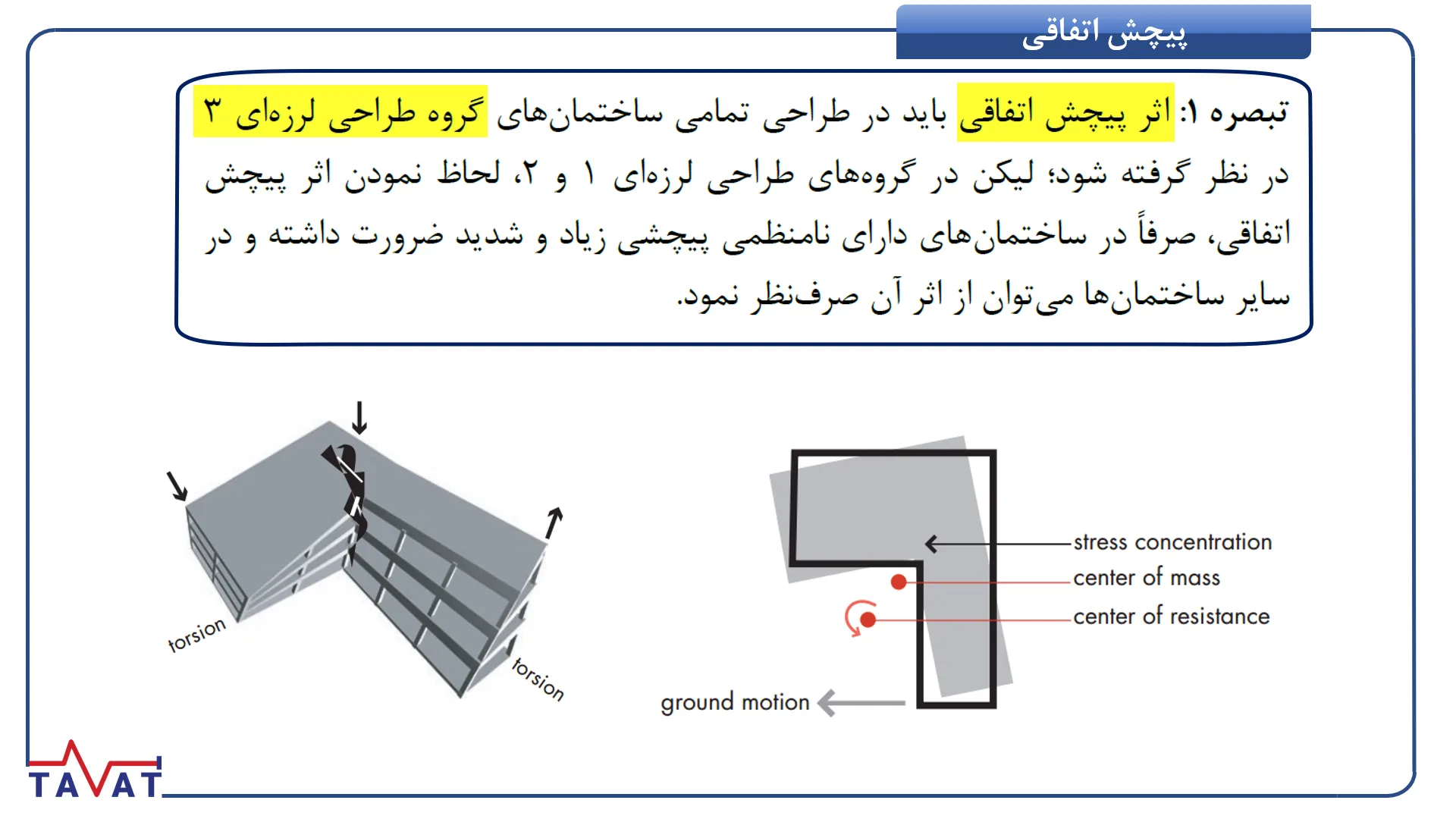

این تصویر نشون دهنده کدوم نامنظمی هست؟

✅پاسخ صحیح: نامنظمی پیچشی
🔔مطابق بند ب ۱-۷-۱ از استاندارد ۲۸۰۰ ویرایش چهارم، این نامنظمی، از نوع پیچشی هست
✔️در فول پک طراحی سازه، مفصل به تعریف نامنظمی پیچشی و تاثیرش در سازه، و جریمه های متعدد آیین نامه در مرودش پرداختیم

استفاده از لوله های آلومینیومی یا آلیاژشون، در پمپ کردن بتن …

✅پاسخ‌ صحیح: مجاز نیست
🔔مطابق بند ث ۹-۲۲-۵-۲-۱، استفاده از لوله های آلومینیومی یا آلیاژشون، در پمپ کردن بتن مجاز نیست

آب مصرفی بتن توی کدوم محدوده باید باشه؟

✅پاسخ صحیح: 5 تا 8.5
💦مطابق بند ۹-۲۲-۴-۳-۵ از مبحث نهم، میزان PH آب باید در محدوده بین ۵ تا ۸.۵ باشه

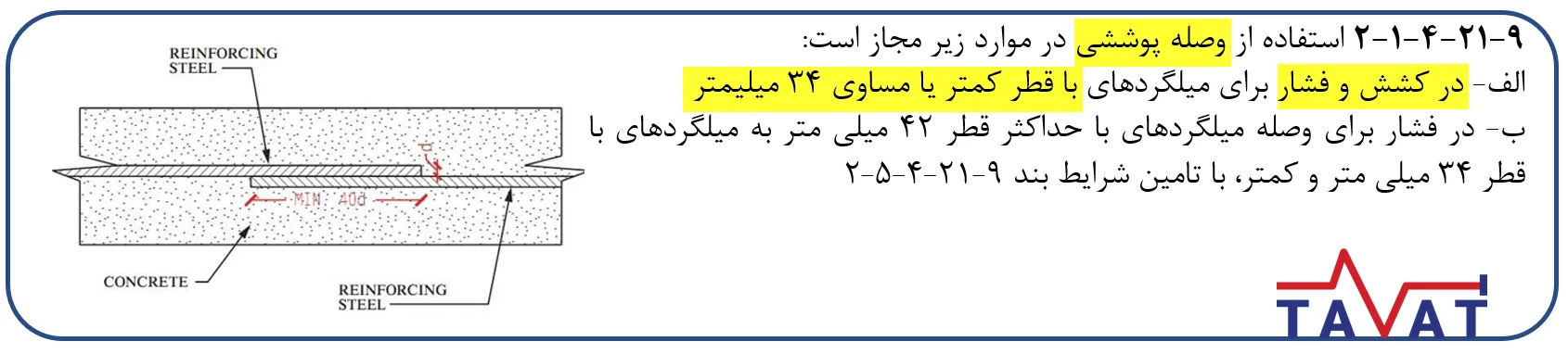

وصله پوششی مجموعه ی یک گروه میلگرد با گروه دیگر …

✅پاسخ‌ صحیح: مجاز نیست
🔔مطابق بند ۹-۲۱-۵-۸ از مبحث نهم، وصله پوششی مجموعه ی یک گروه میلگرد با گروه دیگه مجاز نیست

اگر سه میلگرد تشکیل گروه میلگرد بدن، طول گیرایی چند درصد اضافه میشه؟

✅‌پاسخ صحیح: 20 درصد
📣مطابق بند ۹-۲۱-۵-۷ از مبحث نهم، طول گیرایی سه میلگرد در گروه میلگرد باید ۲۰٪ بیشتر از طول گیرایی میلگردهای منفرد در نظر گرفته بشه

دیوار های دستشویی و توالت باید حداقل تا چه ارتفاعی از کف با کاشی یا مصالح مشابه پوشیده بشه؟

✅پاسخ صحیح: 120 سانتی متر
🔥مطابق بند ۴-۵-۶-۵ از مبحث چهارم، تا ارتفاع حداقل ۱.۲ متر از کف دست شویی و توالت باید با کاشی یا مصالح مشابه پوشیده بشه

اندازه افقی هر ضلع از فضای بهداشتی نباید کمتر از چند باشه؟

✅پاسخ صحیح: 110 cm
🔥مطابق بند ۴-۵-۶-۲-۱ از مبحث چهارم، اندازه افقی هر ضلع از فضای بهداشتی نباید کمتر از ۱۱۰ سانتی متر باشه

بتن C30 یعنی؟

✅پاسخ صحیح: 30 نیوتن بر میلی متر مربع
🔥عدد بعد از C نشون دهنده مقدار بر حسب مگاپاسکال یا نیوتن بر میلی متر مربع هست

محدودیت حداکثر اندازه اسمی سنگدانه بتن براساس ضخامت پوشش بتنی روی میلگرد های افقی چنده؟

✅پاسخ صحیح: 3/4 کاورش
🔔مطابق بند ۳-۳-۴-۲ از جلد دوم آبا، حداکثر اندازه اسمی سنگدانه بتن محدودیتی به اندازه سه چهارم ضخامت پوشش بتنی روی‌میلگردهای افقی یا قائم داره

اندازه کوچکترین الکی که حداکثر 10 درصد وزنی سنگدانه روش باقی میمونه کدومه؟

✅پاسخ صحیح: بزرگترین اندازه اسمی سنگدانه
📣مطابق توضیحات جلد دوم آبا، تفسیر بند ۳-۳-۴-۳ اندازه کوچکترین الکی که حداکثر ۱۰ درصد وزنی سنگدانه روش باقی میمونه «بزرگترین اندازه اسمی سنگدانه» هست

ماسه، سنگدانه های .... از 4.75 میلی متر هستن.

✅ پاسخ صحیح: کوچکتر
🔔مطابق جلد دوم آبا، تفسیر بند ۳-۳-۴-۲ سنگدانه های کوچکتر از ۴.۷۵ میلی متر رو سنگدانه ریز یا بطور معمول ماسه میگیم

استفاده از تیر های لانه زنبوری بعنوان تیر های واقع در قاب خمشی ...

پاسخ صحیح: مجاز نیست
📣مطابق بند ۱۰-۳-۳-۲-۲ از مبحث دهم، تیرهای لانه زنبوری بعنوان اعضای باربر جانبی مجاز نیستن. نه در قاب خمشی متوسط و نه در قاب خمشی ویژه

استفاده از ستون هایی با مقطع متشکل از چند نیمرخ بست دار در شکل پذیری متوسط ...

✅پاسخ صحیح: مجاز نیست
🔔مطابق بند ۱۰-۳-۳-۲-۲ از مبحث دهم، ‌در شکل پذیری متوسط (و البته در ویژه) ستون های با مقطع متشکل از چند نمیرخ بست دار مجاز نیست

اتصال وصله به یکی از قطعات ستون تماما جوشی و به دیگری تماما پیچی ...

✅پاسخ صحیح: مجازه
✔️مطابق مبحث دهم مقررات ملی، میتونه وصله در یه سمت جوشی و در طرف دیگه پیچی باشه

اگر ارتفاع آزاد ستون 220 سانتی متر باشه، محل وصله از پای ستون چقدر باید فاصله داشته باشه؟

✅پاسخ صحیح: 110 سانتی متر
🔔مطابق مبحث دهم، در جایی که ارتفاع آزاد ستون کمتر از ۲.۴۰ متر باشه، محل وصله باید در وسط ارتفاع آزاد ستون در
نظر گرفته بشه
🔥وقتی ارتفاع ۲۲۰ سانتی متره، محل وصله باید در فاصله ۱۱۰ قرار بگیره
✔️در فول پک طراحی سازه، طراحی وصله ستون رو کامل بهتون آموزش دادیم

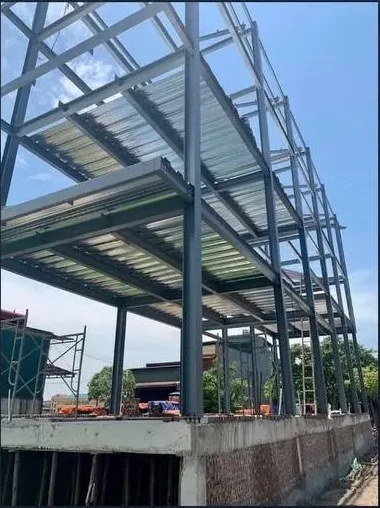

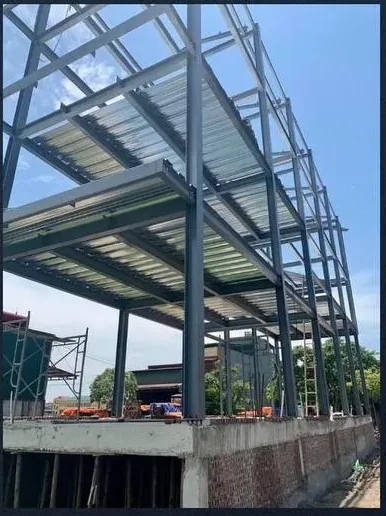

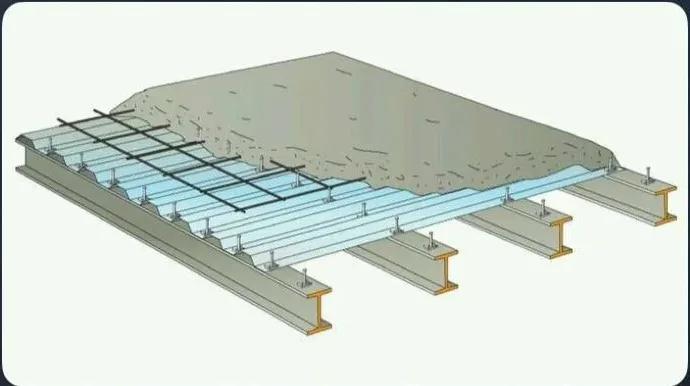

حداکثر فاصله بین گلمیخ ها وقتی در عرشه فولادی کنگره ها عمود بر محور طولی تیر باشن، چنده؟

✅پاسخ صحیح: ۸۰ سانتی متر
✔️مطابق مبحث دهم مقررات ملی، حداکثر فاصله بین گلمیخ ها ۸۰ سانتی متره

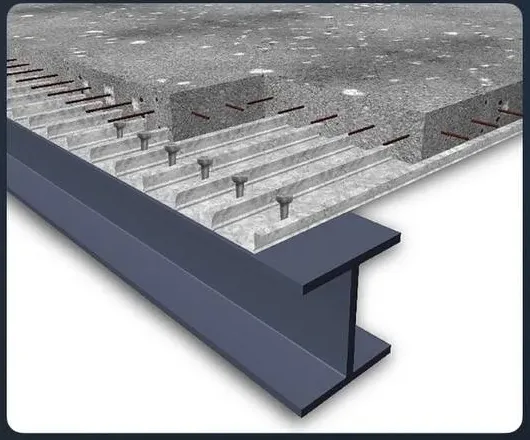

حداقل ضخامت دال بتنی در قسمت فوقانی عرشه فولادی چند میتونه باشه؟

✅پاسخ صحیح: ۵۵ میلی متر
🔔ضخامت دال بتنی در قسمت فوقانی عرشه فولادی نباید کمتر از ۵۵ میلی متر باشه

حداکثر اندازه شن در بتن پر مقاومت با مقاومت فشاری 60 مگاپاسکال چند میتونه باشه؟

✅پاسخ صحیح: ۲۵ میلی متر
🔔 مطابق مبحث پنجم، اندازه حداکثر شن برای بتن های پر‌مقاومت با مقاومت فشاری تا ۶۰ مگاپاسکال باید ۱۹ تا ۲۵ میلی متر باشه

سنگدانه درست دانه (شن) بخشی از سنگدانه هست که ...

✅پاسخ صحیح: روی الک ۴.۷۵ باقی میمونه
🔔اون بخشی از سنگدانه که روی الک (نمره ۴) ۴.۷۵ میلی متر باقی میمونه رو میگیم درست دانه یا همون شن

حداکثر تعداد میلگرد هایی که میشه به صورت گروه میلگرد استفاده کرد چندتاست؟

✅پاسخ صحیح: 4 میلگرد
✔️مطابق مبحث‌نهم، حداکثر چهار تا میلگرد رو‌میشه بعنوان گروه میلگرد در نظر گرفت

اگر طول مهاری یه سایز میلگرد 1 متر باشه، طول مهاری گروه میلگرد دوتایی از اون سایز چنده؟

✅پاسخ صحیح: 1 متر
🔔مطابق مبحث نهم، طول مهاری گروه میلگردهای دوتایی شبیه میلگرد منفرد هست

روان کردن مجدد بتن با استفاده از افزودنی های روان کننده (مطابق آبا) قبل از خروج از مخلوط کن ...

✅پاسخ صحیح: مجاز است
🔔مطابق مبحث نهم، مجاز به روان کردن مجدد بتن با استفاده از افزودنی های روان کننده (مطابق آبا) قبل از خروج از مخلوط کن هستیم

سیمانی که گرمازایی متوسط داره و مقاومتش هم در برابر سولفات ها متوسطه، کدوم سیمانه؟

✅پاسخ صحیح: سیمان نوع 2
🔔مطابق فصل بیست و دوم از مبحث نهم و جدولی که برات میارم، میتونی تفکیک سیمانها بر اساس کاربردشون رو ملاحظه کنی
✔️در این دسته بندی ها، سیمان پرتلند نوع دو با گرمازایی متوسط و مقاومت متوسط در مقابل سولفات ها طبقه بندی شده

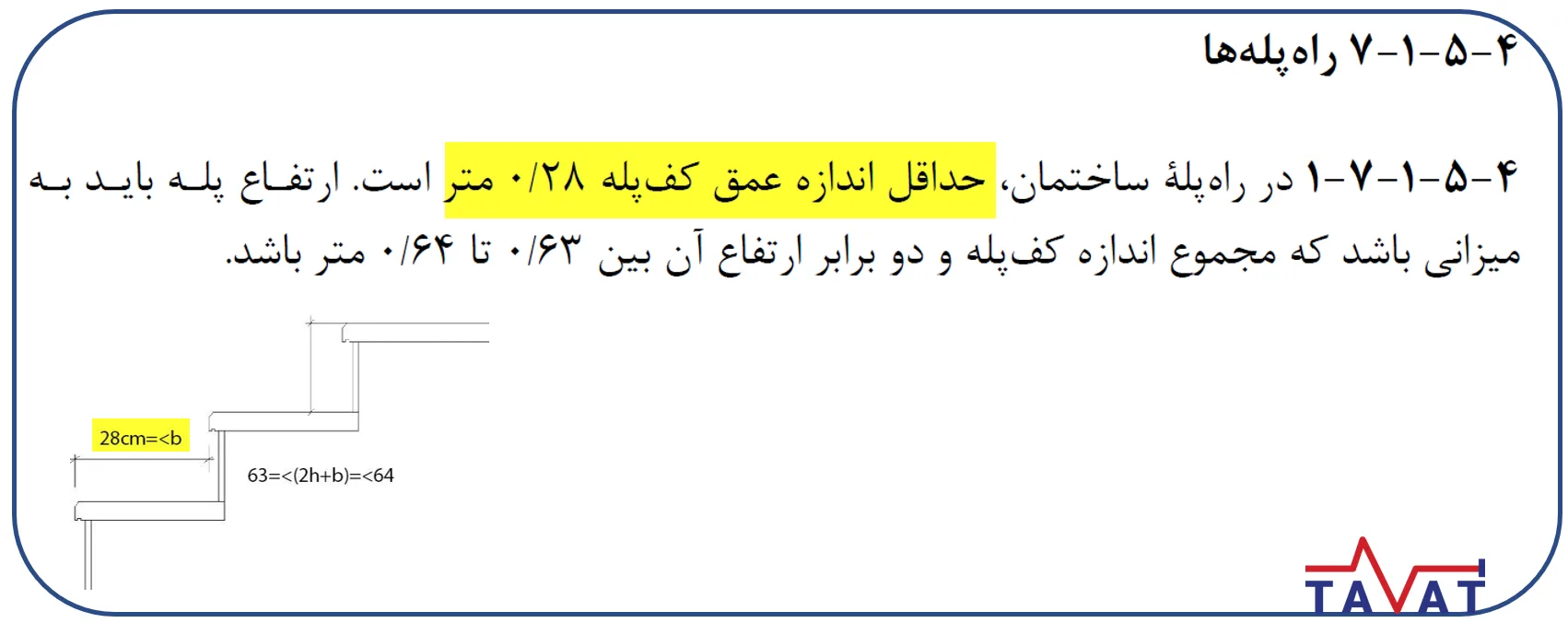

راه پله باید حداقل چقدر از در ورودی اصلی فاصله داشته باشه؟

✅پاسخ صحیح: ۱.۴۰ متر
🔔حداقل فاصله از در وردی اصلی تا پله، با هر اختلاف ارتفاعی باید حداقل ۱.۴۰ متر باشه

فضای ورودی ساختمان، باید دارای سطح آزاد و بدون مانع برابر با حداقل ... داشته باشه.

✅پاسخ صحیح: ۱.۴۰*۱.۴۰ متر
🔔مطابق مبحث چهارم، فضای ورودی ساختمان باید سطح ۱.۴۰ در ۱.۴۰ متر داشته باشه
📘بندش رو کامل برات میارم

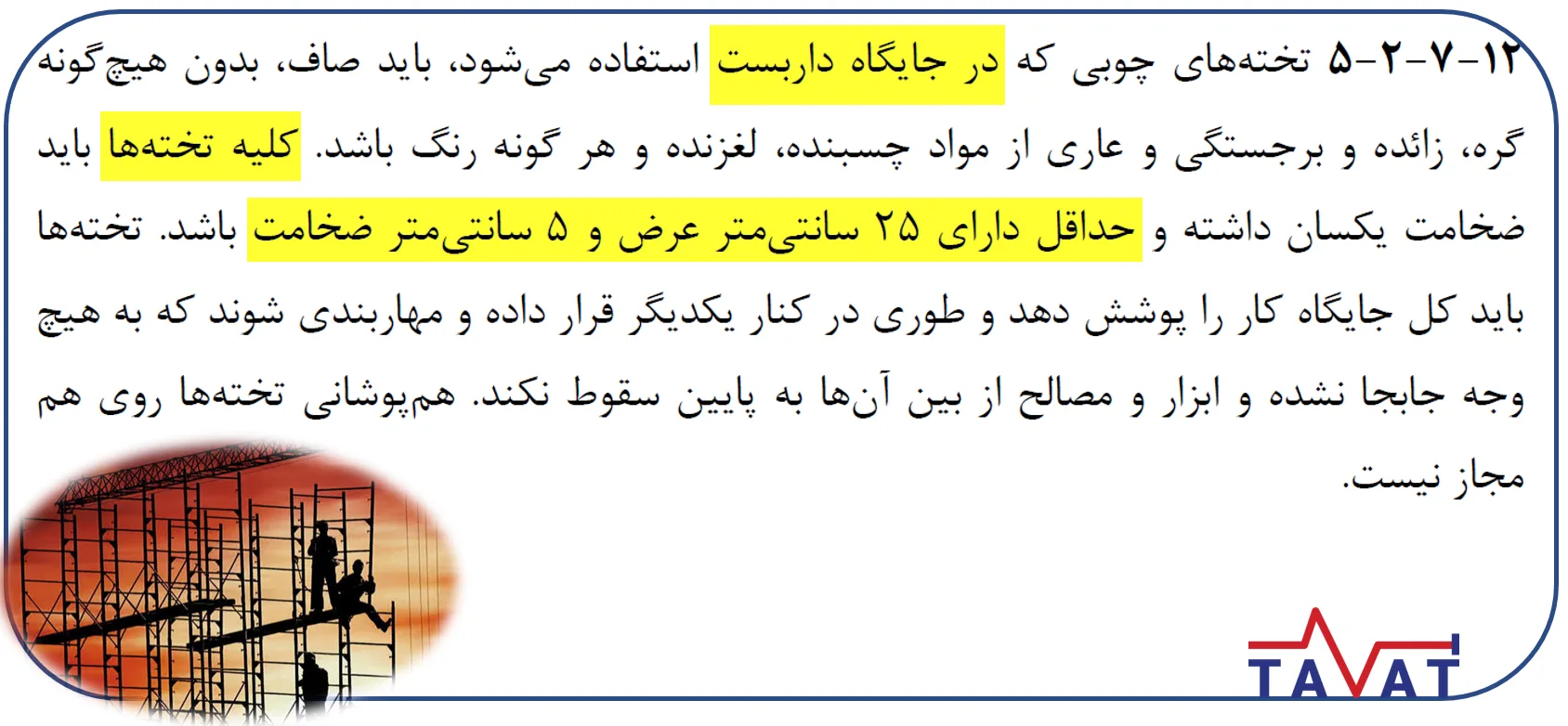

سقف موقت بصورت سکوی کار، باید از تخته های چوبی با پهنای چند باشه؟

✅پاسخ صحیح: 25 سانتی متر
🔔مطابق مبحث ۱۲، باید این سکوی کار با تخته های جوبی با ضخامت ۵ و پهنای ۲۵ سانتی متر باشه

به کارگرانی که به طور مستمر با گچ یا سیمان تماس مستقیم دارند، .... باید یک بار شیر داده شود.

✅پاسخ صحیح: در هر نوبت کار
✔️در هر نوبت کاری باید یک بار شیر داده بشه👈 کارگرانی که مستقیم با مواد آلود کننده تماس مستقیم دارن
📕بند مبحث 12 رو برات میارم

وصله تیر ها باید ... ناحیه حفاظت شده دو انتهای تیر قرار بگیره

✅پاسخ صحیح: خارج از
وصله تیرها باید خارج از ناحیه حفاظت شده انجام بشه
📣در دوره طراحی اتصالات سازه های فولادی کامل به این جزییات پرداختیم

وصله مستقیم ستون های فولادی باید با استفاده از ... انجام شود

✅پاسخ صحیح: جوش شیاری با نفوذ کامل
✔️مطابق مبحث دهم مقررات ملی، وصله مستقیم ستون ها حتما باید با جوش شیاری با نفوذ کامل انجام بشه
🔥پ.ن: در فول پک‌طراحی سازه مفصل به جزییات طراح وصله ستون ها پرداختیم

حداقل ضخامت کاور بتن برای گروه میلگرد(در تماس با خاک نیست) چنده؟

✅پاسخ صحیح: 5 سانتی متر
🔥اگر گروه میلگرد داشته باشیم، حداقل ۵۰ میلی متر برای حالتی که بتن در تماس با خاک نیست و همینطور قطر معاپل گروه میلگرد باید بعنوان حداقل مقدار کاور در نظر گرفته بشه.

حداقل ضخامت کاور بتن برای دالی با شبکه میلگردهای 20 چنده؟

✅پاسخ صحیح: 2 سانتی متر
✔️مطابق جدول مبحث نهم، دال ها بر اساس میلگردهای بکار رفته ضخامت پوشش بتنی متفاوتی لازم دارن
📌برای میلگردهای با سایز بزرگتر از قطر ۳۶ میلی متر، حداقل ۴۰ میلی متر کاور لازمه و برای سایز میلگرد پایین تر از ۳۶، حداقل ۲۰ میلی متر

اگر فاصله دورگیر ها در ناحیه بحرانی 15 سانتی متر باشه، حداکثر فاصله اولین دورگیر ستون از بر اتصال چنده؟

✅پاسخ صحیح: 7.5 سانتی متر
☑️ فاصله اولین دورگیر ستون از بر اتصال حداکثر میتونه نصف فاصله آرماتورهای عرضی (دورگیرها) در ناحیه بحرانی باشه

اگر ارتفاع تیر 50 سانتی متر باشه، طول ناحیه بحرانی تیر چنده؟ (شکل پذیری متوسط)

✅پاسخ صحیح: 100 سانتی متر
در شکل پذیری متوسط به اندازه ۲ برابر ارتفاع تیر، طول ناحیه بحرانی که آرماتورگذاری ویژه انجام میشه رو در نظر می گیریم
🔥پ.ن: در فول پک طراحی سازه به این موارد مهم آیین نامه ای می پردازیم

سایز میلگرد طولی ستون 28 هست، حداقل سایز تنگها برای این میلگرد ها چنده؟

✅پاسخ صحیح: سایز 10
📌مطابق بند مبحث نهم، تا قطر ۳۲ میلی متر اجازه داریم از سایز ۱۰ برای تنگهای ستون استفاده کنیم

طول ناحیه بحرانی ستون (L0) به کدوم پارامتر بستگی نداره؟

✅پاسخ صحیح: فاصله تنگها

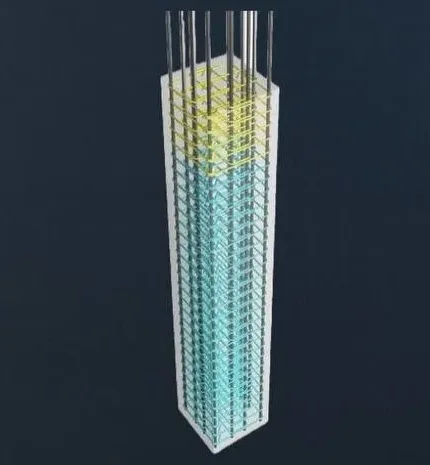

🔘مطابق شکل زیر طول ناحیه بحرانی ستون چه در شکل پذیری متوسط و چه ویژه به ابعاد ستون و ارتفاع آزاد ستون مرتبطه و به فاصله تنگها وابسته نیست
🔔پ.ن:در فول پک‌ طراحی سازه مفصل به جزییات آرماتورگذاری ستون پرداختیم

حداکثر تعداد پاکتهای سیمان که در مناطق خشک میتونن برای 12 هفته روی همدیگه قرار بگیرن، چندتاست؟

✅پاسخ صحیح: 12 ردیف
🔔مطابق جلدو دوم آبا، برای مدت زمان نگهداری حداکثر ۱۲ هفته، در مناطق خشک حداکثر ۱۲ ردیف میشه پاکتها رو روی هم چید

سیمان های پاکتی باید روی سکو های چوبی یا مشابه، با حداقل چقدر فاصله از زمین چیده بشن؟

✅‌پاسخ صحیح: ۱۰ سانتی متر
📣مطابق جلد دوم آبا حداقل فاصله ۱۰ سانتی متر هست

حداکثر فاصله اولین دورگیر تیر از بر ستون چنده؟

✅پاسخ صحیح: 5 سانتی متر
🔴مطابق بند مبحث نهم که برات میارم فاصله اولین د‌رگیر از بر تکیه گاه (ستون) نباید بیشتر از ۵۰ میلی متر باشه
پ.ن: میدونی به این جزییات در فول پک طراحی سازه مفصل پرداختیم
🔥فقط تا پایان امشب میتونی از تخفیف ویژه جشنواره استفاده کنی

مقاومت 25MPa یه آزمونه مکعبی 15 سانتی متری معادل چه مقدار آزمونه استوانه ای به قطر 15 سانتی متر هست؟

✅پاسخ صحیح: 20MPa
📌معیار برای سنجش مقاومت فشاری مشخصه بتن بر اساس آزمونه استوانه ای هست
👌ولی مطابق این حدول آبا که برات میارم میتونیم مقاومت فشاری آزمونه های مکعبی رو به استوانه ای تبدیل کنیم

در بین این سه اتصال، اتصال مفصلی وجود داره؟

✅پاسخ صحیح: خیر
📣هر سه این اتصالات جزو اتصالات گیردار از پیش تایید شده هستن
🔴این اتصالات جزو اتصالات فلنجی تلقی میشن که شامل چهار یا هشت پیچی و همینطور با یا بدون استفاده از ورق لچکی هستن
👌توی فول پک طراحی سازه کامل به طراحی هر سه اتصال پرداختیم
🔔۲۹ و ۳۰ شهریور جشنواره فول پک‌ طراحی سازه رو از دست نده🔥🎉

حداقل بعد جوش گوشه میتونه بیشتر از ضخامت قطعه نازکتر باشه؟

✅پاسخ صحیح: خیر نمیتونه
🎯مطابق مبحث دهم حداقل بعد جوش گوشه به ضخامت قطعه نازکتر مرتبطه و نباید ازش بیشتر باشه
پ.ن: توی فول پک طراحی سازه مفصل به جزییات انواع جوش ها من جمله جوش های گوشه پرداخیتم
📣۲۹ و ۳۰ شهریور جشنواره فول پک‌ طراحی سازه رو از دست نده🔥🎉

کدوم یک از آب های زیر برای استفاده در بتن مناسبه؟

✅پاسخ صحیح: PH=8
🔴آبا برای آب مصرفی در بتن محدودیتهایی رو در بخش ۳-۳-۷ ذکر کرده
📣میزان pH رو هم بین ۵.۵ تا ۸.۵ محدود کرده

اگر فاصله آزاد میلگرد های ستون 6 سانتی متر باشه، جداکثر اندازه سنگدانه بتن چنده؟

✅‌پاسخ صحیح: 4.5 سانتی متر
📌مطابق آبا حداکثر اندازه اسمی سنگدانه به فاصله آزاد بین میلگردها مرتبطه و باید از سه چهارم این فاصله کوچکتر باشه
🔴سه چهارم شش سانتی متر میشه ۴.۵ سانتی متر
📝بند آبا رو هم برات میارم

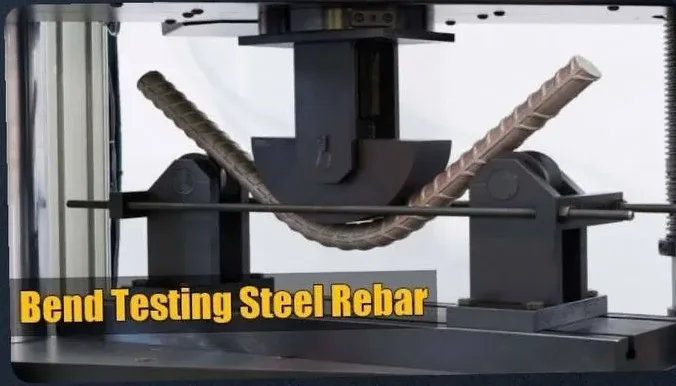

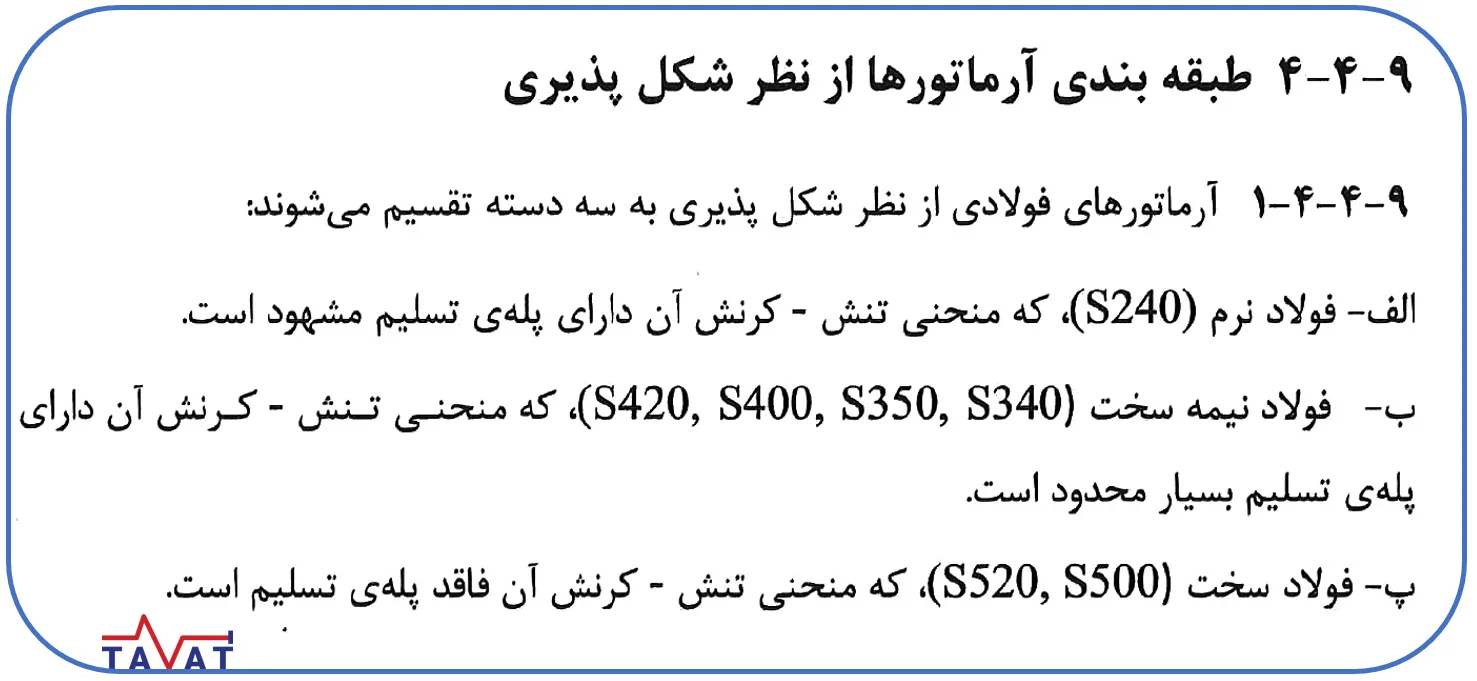

کدوم میلگرد از لحاظ شکل پذیری نرم هست؟

✅پاسخ صحیح: S240
✔️مطابق مبحث نهم S240 از لحاظ شکل پذیری نرم هست ولی S400 نیمه سخت هست

وقتی میگیم میلگرد S400 یعنی چی؟

پاسخ صحیح: fy=400
🎯عددی که بعد از حرف S میاد نشون دهنده تنش تسلیم آرماتور هست
📣وقتی میگیم S۴۰۰ یعنی تنش تسلیم ۴۰۰ مگاپاسکال هست و مقاومت کششی حداقل برابر ۶۰۰ مگاپاسکاله
🔴جدول مبحث نهم رو برات میارم
👌فراموش نکنی👈 ۲۹ و ۳۰ شهریور جشنواره فول پک طراحی سازه🔥🔥🔥

در اتصالات از پیش تایید شده محل تشکیل مفصل پلاستیک را در کجا فرض می کنیم؟

✅پاسخ صحیح: در قسمتی از تیر
🔴برای هر اتصالی در اتصالات از پیش تایید شده محل تشکیل مفصل پلاستیک ارائه شده و این مکان در قسمتی از تیر واقع شده
📌اگر مفصل پلاستیک در ستون ها ایجاد بشه سازه به سمت فروپاشی میره
✅پاسخ صحیح: گزینه ۲
📌عدد سوم در نام الکترود نشون دهنده وضعیت مجاز جوشکاری هست
🔴با توجه به جدولی که بهت نشون میدم، عدد ۱ نشون دهنده اینه که در تمامی وضعیت ها، مجاز به جوکاری هستیم
🔔توی فول پک طراحی سازه در بخش اتصالات سازه های فولادی مفصل به جزییات اتصالات از پیش تایید شده پرداختیم
🔥🔥یه خبر خوب اینکه ۲۹ و ۳۰ ام جشنواره تحفیفی برای فول پک داریم
📲شماره تو بذار تا بهت اطلاع رسانی کنیم👇👇

الکترود E6013 رو توی کدوم وضعیت جوشکاری میشه استفاده کرد؟

✅پاسخ صحیح: تمامی وضعیت ها
📌عدد سوم در نام الکترود نشون دهنده وضعیت مجاز جوشکاری هست
🔴با توجه به جدولی که بهت نشون میدم، عدد ۱ نشون دهنده اینه که در تمامی وضعیت ها، مجاز به جوکاری هستیم
🔔توی فول پک طراحی سازه در بخش اتصالات سازه های فولادی مفصل به این جزییات پرداختیم
🔥🔥یه خبر خوب اینکه ۲۹ و ۳۰ ام جشنواره تحفیفی برای فول پک داریم
📲شماره تو بذار تا بهت اطلاع رسانی کنیم👇👇

حداقل بعد ستون در شکل پذیری متوسط چنده؟

✅پاسخ صحیح: 25 سانتی متر
🔔مطابق مبحث نهم مقررات ملی، حداقل بعد ستون 250 میلی متر هست

به طور کلی دیوار برشی برای مقابله با کدوم لنگر باید طراحی بشه؟

✅پاسخ صحیح: لنگر داخل صفحه
🔹 عملکرد اصلی دیوار برشی اینه که بار جانبی (زلزله یا باد) رو درون صفحه خودش تحمل کنه.
یعنی نیروها و لنگرهایی که درون صفحه دیوار هستن (In-plane) مهم هستن.
📣به عبارت دیگه:
1️⃣نیروی محوری (فشار یا کشش)
2️⃣برش درون صفحه
3️⃣لنگر خمشی درون صفحه
این سه تا برای طراحی دیوار برشی لحاظ می‌شن.
🔔پ.ن: در فول پک طراحی سازه به طراحی دیوار برشی و این نیروها پرداختیم

در کدوم حالت پس از زنگ زدایی باید کاهش قطر آرماتور ها را بررسی کرد؟

a: رویه آرماتور دارای زنگ زدگی یکنواخت باشد
b: رویه دارای زنگ زدگی یکنواخت ولی با ضخامت زیاد و پوسته شدن باشد

✅پاسخ صحیح: حالت b
📌مطابق آبا فقط در حالت دوم باید شرایط کاهش قطر رو در محاسبات در نظر بگیریم
🔘بند مربوط به جلد دوم آبا رو برات میارم

این تصویر مرتبط با چه موضوعی هست؟

✅پاسخ صحیح: شرایط محیطی مختلف در ساختمان
🔴این شکل مرتبط با شرایط محیطی مهاجم مختلف در یک ساختمان هست

حداکثر فاصله مرکز تا مرکز برشگیر ها نباید از چه مقداری بیشتر باشه؟

✅پاسخ صحیح: 8 برابر ضخامت دال یا 90 سانتی متر
✔️وقتی بار به دال وارد می‌شود، انتقال نیرو بین دال بتنی و تیر فولادی توسط برشگیرها انجام می‌شود. اگر فاصله‌ی برشگیرها خیلی زیاد باشد، نیرو به‌صورت یکنواخت منتقل نمی‌شود و در قسمت‌هایی از دال ترک خوردگی و لغزش (slip) ایجاد می‌شود.
🔔برشگیرها علاوه بر انتقال نیرو، جلوی ترک‌های کششی و برشی در بتن را هم می‌گیرند. اگر فاصله‌شان بیش از حد شود، بتن در آن فاصله بدون مهار باقی می‌ماند و ترک‌های طولی یا عرضی به وجود می‌آید.

توی کدوم حالت آرماتور بالایی تیرچه، آرماتور افت و حرارت هم حساب میشه؟

✅پاسخ صحیح: حالت ۲
🎯اگر آرماتور بالایی توی ضخامت دال ما قرار بگیره، بعنوان آرماتور افت و حرارت میشه در نظر گرفت
🔔پ.ن: توی دوره طراحی سازه به جزییات سقف ها من جمله سقف تیرچه بلوک و مخصوصا سقف های متداول دیگه مثل سقف وافل پرداختیم

حداقل مقاومت فشاری گروت باید چقدر باشه؟

✅پاسخ صحیح: 2 برابر مقاومت فشاری بتن پی
🔴مطابق بند ۱۰-۲-۹-۱-۵ از مبحث ۱۰، حداقل مقاومت فشاری گروت زیر کف ستون باید حداقل دو‌برابر مقاومت فشاری بتن فونداسیون باشه
📣بار ستون از طریق صفحه‌ستون (Base Plate) به گروت و بعد به بتن پی منتقل می‌شه.
⭕️گروت معمولاً در یک لایه نازک (چند سانتی‌متر) اجرا می‌شه و در این ضخامت کم، تمرکز تنش‌ها خیلی بالاتر از تنش میانگین در بتن پی خواهد بود.
🔘برای اینکه این ناحیه خرد نشه، گروت باید مقاومت بالاتری نسبت به بتن پی داشته باشه.
🔥پ.ن: در فول پک طراحی سازه مفصل به طراحی کف ستون پرداختیم و این جزییات آیین نامه ای رو هم گفتیم

حداقل ضخامت گروت برای تراز نمودن کف ستون چنده؟

✅پاسخ صحیح: ۴ سانتی متر
🔔مطابق بند ۱۰-۲-۹-۱-۵ از مبحث ۱۰، حداقل ضخامت گروت باید ۴ سانتی متر و حداکثرش ۸ سانتی متر باشه
🔥پ.ن: در فول پک طراحی سازه مفصل به طراحی کف ستون پرداختیم و این جزییات آیین نامه ای رو هم گفتیم

حداکثر رواداری برش حرارتی از خط برش تئوری، چند میلی متر است؟

✅پاسخ صحیح: ۶ میلی متر
🔔مطابق مبحث ۱۰، حداکثر رواداری برش حرارتی از خط برش تئوری ۶ میلی متر هست

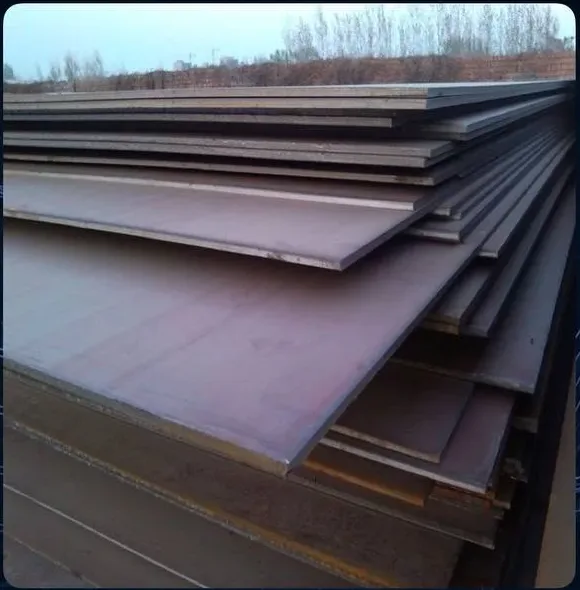

برای ورق های با ضخامت کمتر از 15 میلیمتر، برش کاری با گیوتین ...

✅پاسخ صحیح: مجاز است
📣مطابق مبحث ۱۰، برای ورق های با ضخامت مساوی یا کمتر از ۱۵ میلی متر، برش کاری توسط گیوتین مجازه

در بتن ریزی در هوای گرم حداکثر چند درصد از آب برای ساخت مخلوط بتن میتونه با تراشه یخ باشه؟

✅پاسخ صحیح: 75 درصد
🔴مطابق جلد دوم آبا،در بتن ریزی در هوای گرم میشه تا ۷۵ درصد آب مورد نياز براي ساخت مخلوط بتن رو با تراشه یخ یا یخ پولكي جايگزين كرد.

اگر چتایی در حین عمل آوری خشک و مجددا خیس بشه چه تاثیری در عمل آوری داره؟

✅پاسخ صحیح: عمل آوری مطلوبی حاصل نمیشه
✔️ مطابق حلد دوم آبا، در هواي گرم روش عمل آوري با چتایی خیس براي دالها توصیه میشه.
⭕️چتايي بايد در طول مدت عمل آوري به طور مداوم خيس باشد، اگر چتايي خشك و مجدداً خيس شود، چرخه هاي تر و خشك شدن در سطح بتن رخ مي دهد، و عمل آوري مطلوبي حاصل نمي شود.

این علامت یعنی چی؟

✅پاسخ صحیح: خطر افتادن
👌مطابق مبحث ۲۱، این تصویر نشون دهنده خطر افتادن هست
⚠️علایم تصویری هشدار دهنده مثل این تصویر علایمی رو نشون میده که احتمال خطر رو هشدار میده و لزوم احتیاط در انجام کار رو بیان می‌کنه
🚸نشانه تصویریشون رنگ سیاه روی زمینه زرد با حاشیه سیاه هست
چند نمونه رو برات میارم ازشون

این علامت یعنی چی؟

✅پاسخ صحیح: استفاده از لباس ایمنی الزامیست
🔥مطابق مبحث ۲۰ مقررات ملی این علامت یعنی استفاده از لباس ایمنی الزامیه
🔵این تصویری الزام کننده هست که اجبار و الزام در کار خاصی رو بیان میکنه
🔵تصویری سفید رنگ روی زمینه آبی هست و دایره شکل هست
چند نمونه دیگه از این مبحث رو برات میارم

حداقل ارتفاع تیر کنسول برای اینکه نیاز به محاسبه خیز نداشته باشه چنده؟

✅پاسخ صحیح: L/8
✔️مطابق مبحث نهم مقدار L/8 طول دهانه مهمه. در اینجا L طول آزاد کنسول است
⭕️هرچه ارتفاع تیر کمتر باشد، سختی خمشی آن کم می‌شود و خیز (تغییر مکان قائم) بیشتر خواهد بود.
🔘این جدول یک نسبت طول به ارتفاع را ارائه می‌دهد که باعث می‌شود خیز تیر در حد مجاز باقی بماند، حتی بدون انجام محاسبه دقیق خیز.
🔥اگر تیر بیش از حد خیز داشته باشد:
1️⃣به اجزای غیرسازه‌ای مثل دیوارهای جداکننده، شیشه‌ها و سقف کاذب آسیب می‌زند.
2️⃣احساس ناامنی یا لرزش در سازه ایجاد می‌کند.

حداقل آرماتور خمشی دال یکطرفه و دوطرفه چنده؟

✅پاسخ صحیح: 0.0018Ag
✔️مطابق مبحث نهم، مقدار 0.0018 حداقل مساحت آرماتور خمشی ( که برابر آرماتور حرارت و جمع شدگی هم هست) هم برای دال یکطرفه و هم دو طرفه هست.

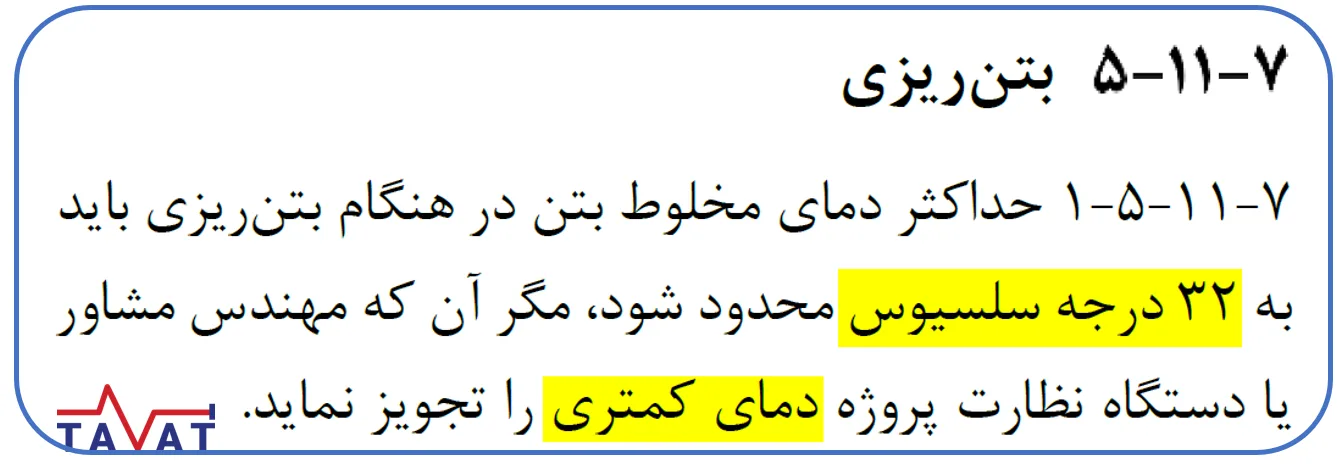

حداکثر دمای مخلوط بتن در هنگام بتن ریزی به... محدود میشه مگر مهندس مشاور یا دستگاه نظارت دمای کمتری را تجویز کند.

✅پاسخ صحیح: 32 درجه سلسیوس
🔥مطابق جلد دوم آبا، حداکثر دما 32 درجه سلسیوس هست.
⭕️دمای بالا باعث می‌شود واکنش هیدراتاسیون سیمان سریع‌تر انجام شود. این موضوع زمان گیرش اولیه را کوتاه می‌کند و فرصت پرداخت و تراکم مناسب بتن کمتر می‌شود.
🔘بتن تازه در دمای بالا سریع‌تر آب از دست می‌دهد (تبخیر زیاد)، در نتیجه جمع‌شدگی پلاستیک بیشتر شده و ترک‌های سطحی ایجاد می‌شوند.
🔴خطر پدیده Cold Joint (درز سرد) و سطح پوک بیشتر می‌شود چون لایه‌های تازه قبل از پیوستن کامل خشک می‌شوند.

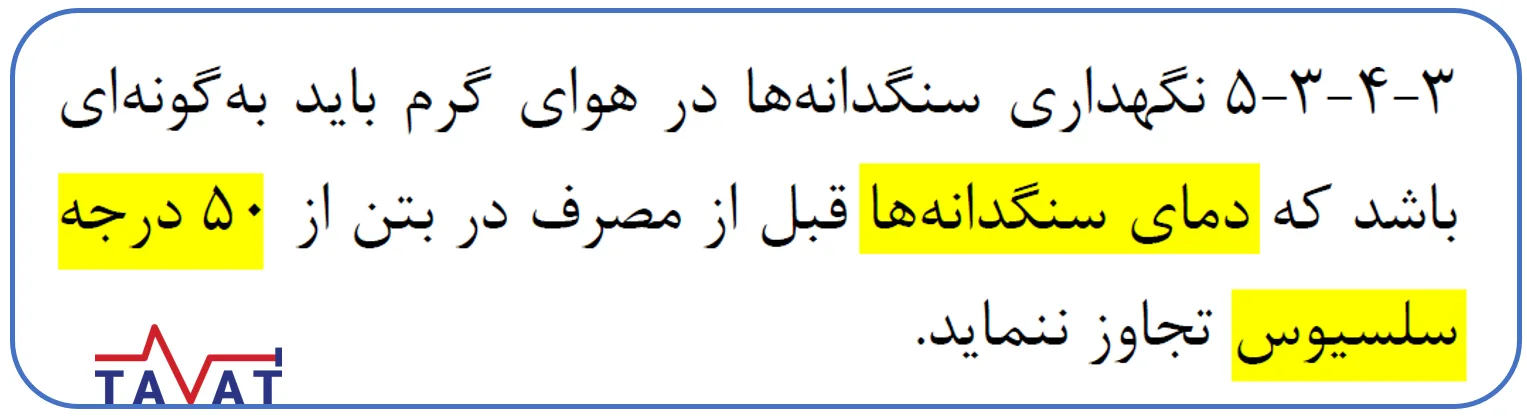

دمای سنگدانه ها قبل از مصرف در بتن نباید از چه دمایی تجاوز کنه؟

✅پاسخ صحیح: 50 درجه سلسیوس
✔️مطابق جلد دوم آبا، 50 درجه حد نهایت دمای سنگدانه قبل از مصرف در بتن هست
⭕️استفاده از سايه بان، انبارهاي سرپوشيده و يا پوششهاي مناسب به ويژه براي سنگدانه هاي درشت و خشك توصيه مي شود. ماسه هاي خيس معمولا دچار افزايش دماي جدي نمي شوند، زيرا در اثر تبخير آب از سطح آنها كاهش دما اتفاق مي افتد. از اين پديده ميتوان براي خنك كردن سنگدانه هاي درشت نيز استفاده كرد.

در محل وصله ستون (گلدانی) نسبت شیب a به b نهایتا چنده؟

✅پاسخ صحیح: ۱ به ۶
✔️این نسبت ۱ به ۶ مربوط به شیب تغییر ابعاد مقطع ستون در محل وصله است.
⭕️وقتی ابعاد دو مقطع وصله‌شونده اختلاف قابل‌ملاحظه داشته باشد، اگر تغییر ابعاد ناگهانی باشد، خطوط جریان نیرو در مقطع دچار انحراف شدید می‌شوند و تمرکز تنش بالا ایجاد می‌شود.
🔴با شیب ملایم (حداکثر ۱:۶) این تغییر تدریجی شده و نیروها به‌صورت یکنواخت‌تری منتقل می‌شوند.

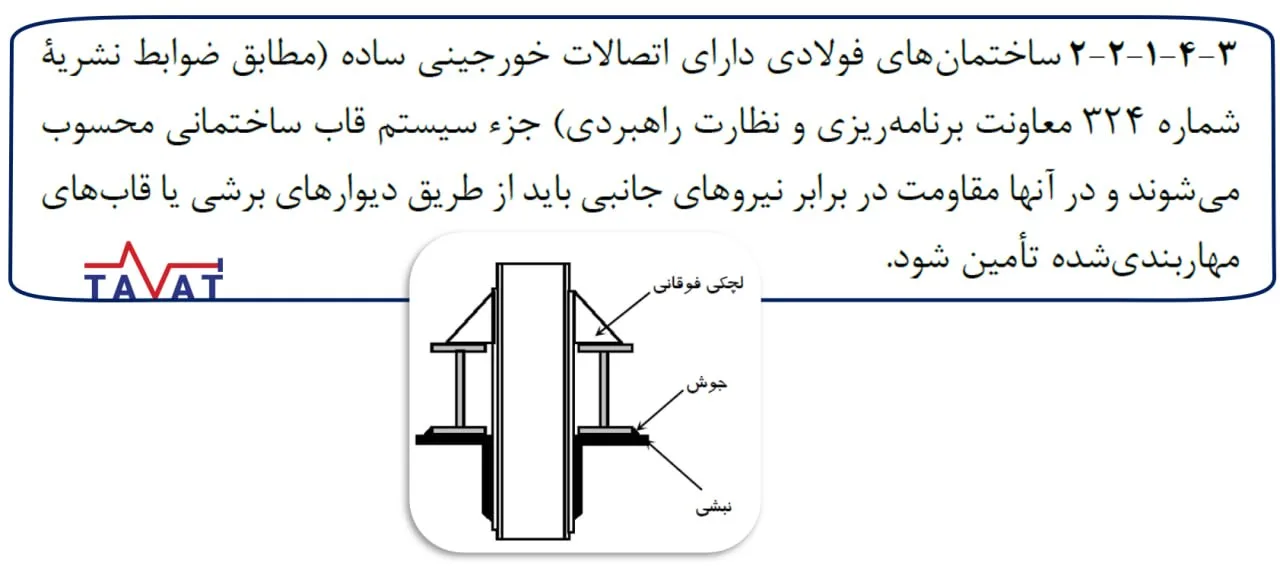

این چه اتصالی هست؟

✅پاسخ صحیح:اتصال مفصلی
✔️چون بال‌های تیر به‌طور صلب به ستون متصل نشده‌اند و تنها از طریق نشیمن و یک لقمه مهار شده‌اند، این اتصال قابلیت انتقال لنگر ندارد و مفصلی محسوب می‌شود.
این اتصال، اتصال نبشی نشیمن جوشی هست.
⭕️طول برگشت جوش کوتاه است (برابر دو برابر بعد جوش) که در اتصالات مفصلی رایج است و فقط برای نگهداری اتصال کفایت می‌کند.
✳️جوش یا ورق نشیمن در پایین تیر، فقط بارهای ثقلی را منتقل می‌کند و در بالا هم اگر چیزی باشد، معمولاً یک لقمه یا نبشی کوچک برای مهار جانبی و جلوگیری از جابجایی است، نه انتقال گشتاور.
🔴در تصویر سمت راست نوشته شده ۱۰ تا ۲۰ میلی‌متر بادخور، یعنی تیر به ستون یا به تکیه‌گاه جوش یا پیچ صلب ندارد که لنگر را منتقل کند. این فاصله اجازه حرکت چرخشی بال تیر را می‌دهد.
🔥پ.ن: توی فول پک طراحی سازه، مفصل به طراحی اتصالات مفصلی و گیردار پرداختیم
👈جهت اطلاعات بیشتر روی فول پک طراحی سازه کلیک کن

در ساختمان های بتنی پیش ساخته، منظم بودن سازه در پلان و ارتفاع ...

✅پاسخ صحیح: الزامیه
📌مطابق مبحث ۱۱، در ساختمان های پیش ساخته بتنی منظم بودن سازه در پلان و ارتفاع الزامیه

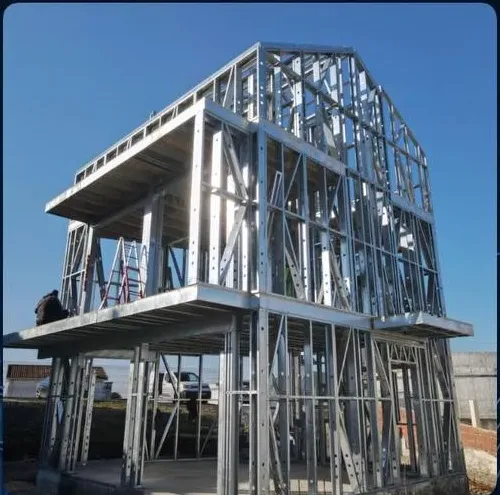

به کارگیری مصالح بنایی در دیوار های داخلی و خارجی در دهانه قاب LSF ...

✅پاسخ صحیح: مجاز نیست
🔔مطابق مبحث ۱۱ مقررات ملی، استفاده از مصالح بنایی در دیوارهای داخلی و خارجی در دهانه های قاب های سبک سرد نوردشده (LSF) مجاز نیست ( بند ۱۱-۶-۲-۲-۱۲)

هنگام آتش سوزی ساختمان، استفاده از آسانسور ...

✅پاسخ صحیح: برای آتشنشان ها مجازه
🔔نباید از آسانسور حین آتش سوزی ساختمان استفاده بشه ولی برای افزاد ذی صلاح و آتش نشان ها برای اینکه بتونن موثرتر تخلیه رو انجام بدن مجازه (مطابق مبحث ۱۵)

در ساختمان های با طول مسیر قائم حرکت بیش از ... تعبیه آسانسور الزامیه.

✅پاسخ صحیح: 7 متر
📌مطابق مبحث پونزدهم مقررات ملی، ساختمان های با طول مسیر قائم حرکت بیش از ۷ متر نیاز به آسانسور دارن
🔥بند مبحث ۱۵ و همینطور تصویرش رو برات میذاریم

توی کدوم یکی از اتصالات زیر محل تشکیل مفصل پلاستیک دقیقا در بر اتصال هست؟

✅پاسخ صحیح: اتصال مستقیم تقویت نشده جوشی
📌محل تشکیل مفصل پلاستیک فقط در اتصال مسقتیم تقویت نشده جوشی در بر اتصال فرض میشه که تشکیل بشه و بخاطر همین مورد خیلی اتصال حساسی هست
📙محل تشکیل مفصل پلاستیک رو بر اساس مبحث دهم، در هر دو اتصال رو برات میارم
📣پ.ن: طراحی کامل و محاسبات هر دو اتصال رو در فول پک طراحی سازه بطور کامل بررسی میکنیم

وصله مستقیم تیر ها در شکل پذیری متوسط به چه صورتی هست؟

✅پاسخ صحیح: باید با جوش شیاری با نفوذ کامل باشه
📣مطابق مبحث دهم، در شکل پذیری متوسط، وصله مستقیم باید با جوش شیاری با نفوذ کامل انجام بشه
🔴ولی وصله غیرمستقیم میتونه از نوع جوشی با پیچی باشه
پ.ن: توی فول پک طراحی سازه به جزییات این ضوابط گفته میشه

کدوم ستون در شکل پذیری متوسط مورد قبول نیست؟

✅پاسخ صحیح: ستون 20*50 cm
👌دو تا بند از محدودیتهای هندسی رو از مبحث نهم برات میارم. در بند الف دو تا شرط مهنم ذکر کرده
🔥گفته باید حداقل بُعدِ ستون ۲۵ سانتی متر باشه و از طرفی یه بعد نباید کمتر از ۰.۳ بعد دیگه باشه
📌ستون ۲۰ در ۵۰ شرط حداقل بعد ۲۵ رو نداره

تیر ها در شکل پذیری متوسط حداقل باید چند تا آرماتور سراسری در وجه بالا و پایین داشته باشن؟

✅پاسخ صحیح: 2 تا
🔥حداقل ۲ آرماتور سراسری در وجه فوقانی و تحتانی نیازه
📌بند کاملش از مبحث نهم رو برات میارم

این ماده افزودنی باعث افزایش مقاومت بتن دربرابر چرخه های یخ زدن و آب شدن میشه

✅پاسخ صحیح: افزودنی حباب ساز
❄️مواد افزودنی حباب ساز موجب ايجاد حباب هواي پايدار در بتن، طي فرايند
ساخت آن مي شود و مقاومت بتن در برابر چرخه هاي يخ زدن و آب شدن را افزايش مي دهد
⭕️ ماده افزودنی دیرگیر کننده با كنترل و ايجاد تأخير در هيدراته شدن سيمان، سرعت گيرش را بدون تأثير بر خواص مكانيكي طولاني مدت بتن، كاهش مي دهد

مقدار افزودنی براساس چی تعیین میشه؟

✅پاسخ صحیح: درصد ضرب در وزن سیمان
🔥مواد افزودنی شیمیایی معمولا از چند صدم درصد وزن مواد سیمانی تا حداکثر ۵٪ وزن مواد سیمانی در نظر گرفته میشه
پس این درصد باید در وزن سیمان یا همون عیار بتن ضرب بشه✅پاسخ صحیح: گزینه ۲
🔥مواد افزودنی شیمیایی معمولا از چند صدم درصد وزن مواد سیمانی تا حداکثر ۵٪ وزن مواد سیمانی در نظر گرفته میشه
پس این درصد باید در وزن سیمان یا همون عیار بتن ضرب بشه

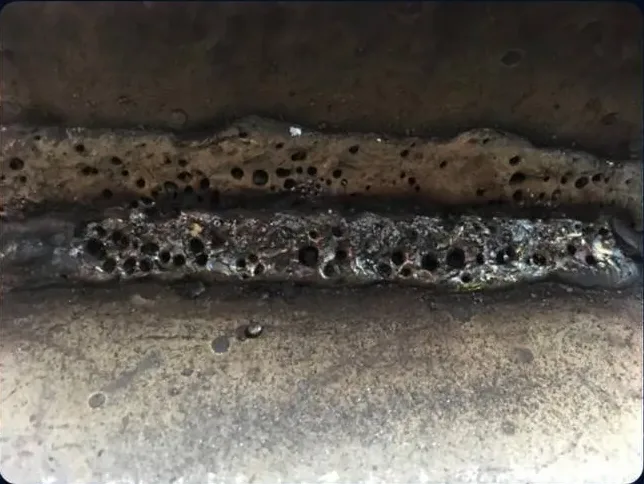

این کدوم عیب جوش هست؟

✅پاسخ صحیح: تخلخل
👌این عیب جوش تخلخله

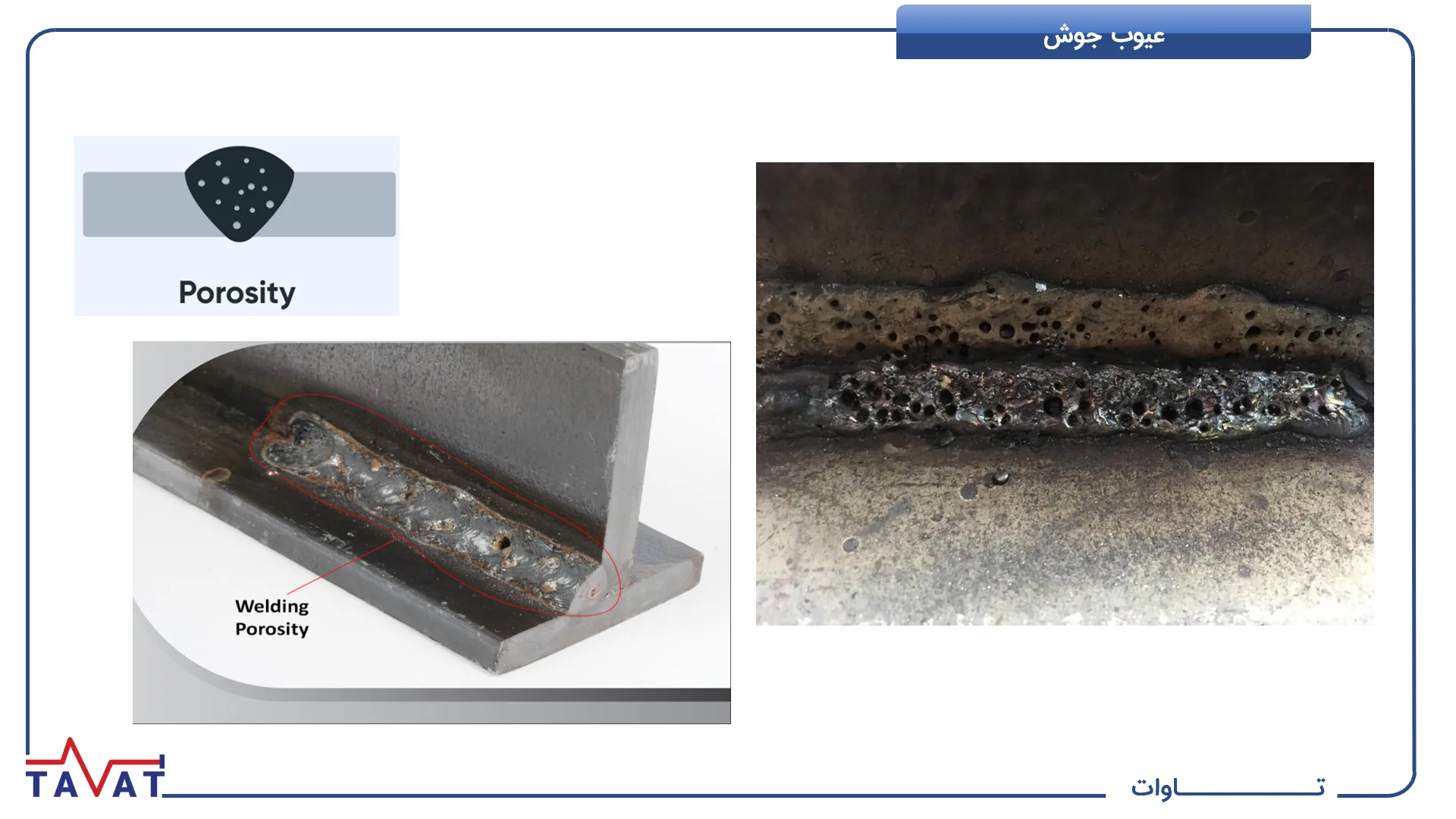

📣تخلخل یا Porosity یکی از عیوب رایج در جوشکاریه که به وجود حباب‌های گاز محبوس‌شده در فلز جوش اشاره داره. این حباب‌ها باعث می‌شن که داخل جوش فضاهای خالی یا حفره‌هایی به‌صورت نقطه‌ای یا پراکنده ایجاد بشه.
🔔توی فول پک طراحی مفصل راحع به عیوب جوش هم توضیح دادیم. در واقع بخش های ابتدایی اتصالات سازه های فولادی راجع به دانش ابتدایی از جوش و پیچه

وضعیت مجاز جوشکاری برای الکترود E6010 کدومه؟

✅پاسخ صحیح: همه وضعیت های جوشکاری
📌چون رقم سوم ۱ هست، یعنی تمام وضعیتهای جوشکاری مجازه
🔔🔔توی فول پک طراحی سازه، در بخش اتصالات، به تفصیل در مورد جوشکاری و جزییاتش صحبت کردیم
📣یه پست هم گذاشتیم که رقم های الکترود و معناشون رو گفتیم حتما پست زیر رو هم ببین:

پست اینستاگرام

در هر سازه برای هر نوع و رده بتن، حداقل چند نوبت نمونه برداری صرف نظر از حجم یا سطح سازه ضرورت دارد؟

✅پاسخ صحیح: 6 نمونه
📘بند مبحث نهم رو برات میارم
🔴البته جزییات زیادی داره و تبصره هایی که توصیه میکنم از مبحث نهم و آبا بخونی

طول وصله میلگرد های فوقانی تیر، چند درصد بیشتر از میلگرد های تحتانی هست؟

✅پاسخ صحیح: 30 درصد
🔔در محاسبه طول گیرایی یه ضریبی داریم به نام ضریب موقعیت. اگر میلگرد افقی حداقل ٣٠ سانتی متر بتن زیرش باشه (مثل میلگرد های فوقانی تیر و فونداسیون) ضریب
ما ١.٣ هست
🔴این ضریب برای بقیه میلگردها ۱ هست
📌📌راستی مبحث ۹ رو با کیفیت فوق العاده بالا براتون اسکن کردیم.
📣📣میتونی با کیفیت ترین نسخه الکترونیکی مبحث نهم رو از اینجا دانلود کنی👇👇

مشاهده و دانلود مبحث نهم

در مناطق با رطوبت بیش از 90%، حداکثر چند روز پس از تولید باید سیمان مصرف بشه؟

✅پاسخ صحیح: ۴۵ روز
📣در مناطق مرطوب با رطوبت نسبی بیش از ۹۰٪ ، حداکثر بعد از ۴۵ روز، و در سایر مناطق بعد از ۹۰ روز باید سیمان استفاده بشه

در ملات گچ و خاک، خاک رس برای ... ملات گچ به کار میره

✅پاسخ صحیح: کندگیر کردن
📌خاک رس باعث کندگیر شدن ملات گچ میشه
📙بندش رو از مبحث پنجم برات میارم

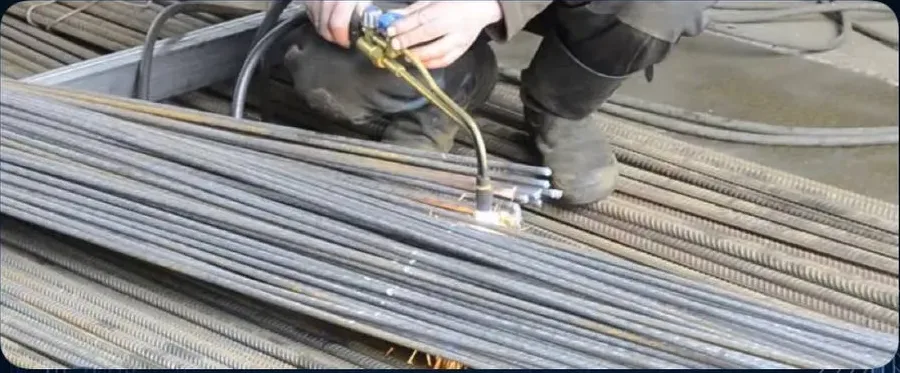

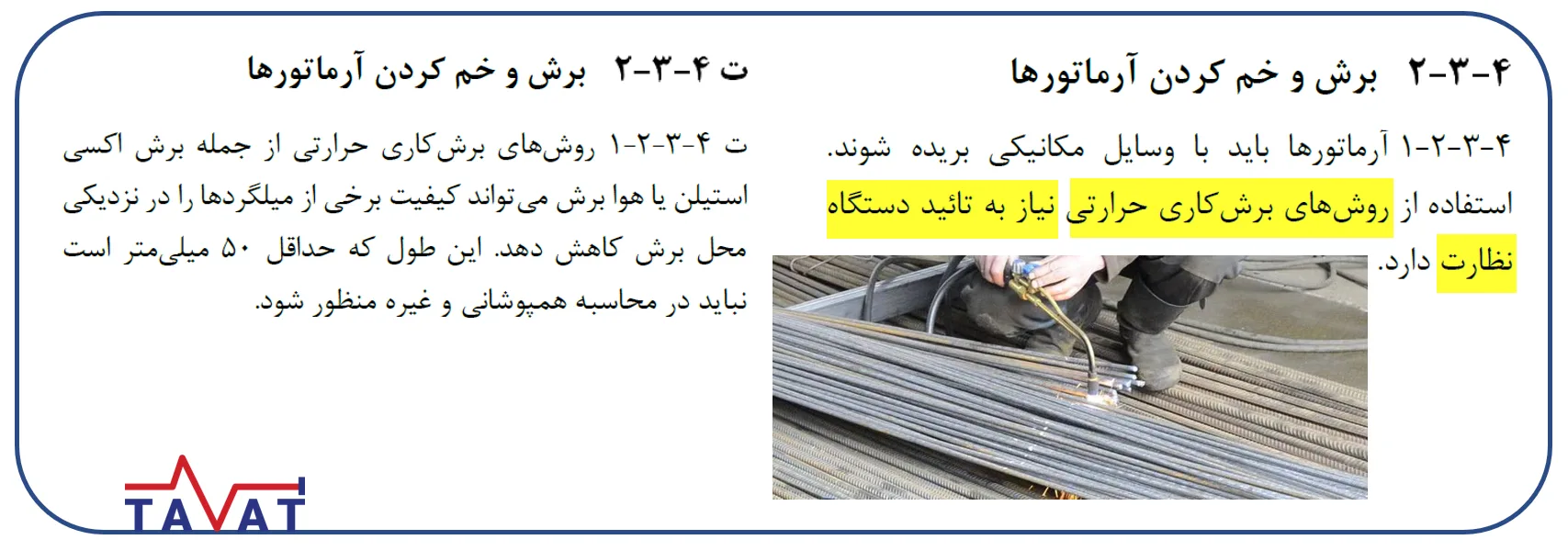

خم کردن آرماتور هایی که بخشی ازش در بتن ریخته شده قرار داره؟

✅پاسخ صحیح: تحت شرایطی مجازه
🔔مجاز نيست مگر آنكه در مدارك طرح پيش بيني شده و يا مورد تاييد دستگاه نظارت باشد.
💣با اجازه دستگاه نظارت مي توان آرماتورها را به صورت موضعي و حداكثر تا 900 درجه سلسيوس گرم كرد.
در اين حالت بايد دقت شود تا دماي بتن به 500 درجه سلسيوس نرسد تا دچار آسيب موضعي نشود.
📘بندش رو از آبا برات میارم

در چه دمایی باید از خم کردن آرماتور ها خودداری بشه؟

✅پاسخ صحیح: کمتر از +5 درجه سانتیگراد
❄️در دمای کمتر از +5 درجه سانتیگراد باید از خم کردن آرماتورها جلوگیری کنیم
⭕️در دماي كمتر، هر نوع فولادي تُردتر میشه و امكان ترك خوردگي در حین خم كردن بيشتر میشه.
✔️افزايش قطر خم و يا رسوندن دماي آرماتور به بيش از +5 و کمتر از 100 درجه در این شرایط توصیه میشه
📣كاهش سرعت خم كردن هم يكي از روشهاي قابل توصيه هست.
📘بندش رو از آبا برات میارم

در فضای ورودی حداقل ارتفاع زیر سقف از کف تمام شده در بیشتر از 50% سطح فضا باید چند باشه؟

✅پاسخ صحیح: 2.10 متر
📌حداقل ۲.۱۰ متر در بیشتر از ۵۰٪ سطح فضا لازمه
🔔بند کاملش رو از مبحث ۴ میارم که شامل یه مورد دیگه هم هست

سطح شیشه ای با عرض بیش از ... و مساحت بیش از ... که در مجاورت معبر قرار داره باید از شیشه ایمن و غیر ریزنده باشه.

✅پاسخ صحیح: 0.9 متر - 1.5 متر مربع
🔔در مجاورت فضای باز یا معبر این بند آیین نامه برای عرض بیش از ۹۰ سانتی متر و مساحت بیش از ۱.۵ متر باید رعایت بشه
🎯بند کاملش از مبحث چهار رو برات میارم

در ساختمان های بنایی، حداقل ضخامت دیوار سازه ای مسلح چنده؟

✅پاسخ صحیح: 15 سانتی متر
🔔مطابق بند ۸-۳-۴-۳-۲ (دیوار بنایی مسلح) از مبحث هشتم، ضخامت اسمی دیوار سازه ای مسلح نباید از ۱۵۰ میلی متر کمتر باشه
🔴البته یه استثناء داره که بندش رو از مبحث ۸ برات میارم

در ساختمان های بنایی، حداقل ضخامت دیوار سازه ای غیرمسلح چنده؟

✅پاسخ صحیح: 20 سانتی متر
🔔مطابق بند ۸-۳-۴-۳-۱ (دیوار بنایی غیر مسلح) از مبحث هشتم، ضخامت اسمی دیوار سازه ای غیر مسلح نباید از ۲۰۰ میلی متر کمتر باشه

کدوم جمله صحیحه؟

✅پاسخ صحیح : هنگام استفاده از نردبان، حمل بار با دست ممنوع است
🔘مطابق مبحث 12، استفاده از نردبان به عنوان جایگاه کار ممنوع است
🔴همچنین هنگام استفاده از نردبان، حمل بار با دست ممنوع است

حداقل عرض تخته های چوبی به عنوان داربست باید چند باشه؟

✅پاسخ صحیح: 25 سانتی متر
📣کلیه تخته ها بعنوان داربست باید ضخامت یکسان داشته و حداقل دارای 25 سانتیمتر عرض و 5 سانتیمتر ضخامت باشد.
⭕️بند مبحث 12 از تخته های چوبی رو برات میارم

کدوم اتصال پیش تایید شده رو میشه فقط در شکل پذیری متوسط استفاده کرد؟

✅پاسخ صحیح: WFP
✔️اتصال جوشی به کمک ورق های روسری و زیرسری که بصورت مختصر WFP بهش میگیم یکی از 10 مورد از اتصالات گیردار پیش تایید شده هست که فقط در شکل پذیری متوسط احازه استفاده ازش رو داریم
🔴توی فول پک طراحی سازه بصورت کامل جزییات این اتصال و نحوه طراحیش رو گفتیم
🔥🔥جشنواره تخفیفی فول پک طراحی سازه تا پایان امشب هست
برای ثبت سفارش برو به لینک زیر:
https://tavat.ir/product/package-csd/

توزیع فشار خاک برروی دیوار حائل به کدوم حالت نزدیک تره؟

کدوم مورد به عنوان تیر در سیستم قاب خمشی بهتره؟

✅پاسخ صحیح: پروفیل I شکل
🔘ما اصلا مجاز به استفاده از تیر لانه زنبوری به عنوان عضو باربر جانبی نیستیم. تیر های ما در قاب خمشی هم جزو اعضای باربر جانبی تلقی میشن که مجاز به استفاده از لانه زنبوری واسشون نیستیم.
⭕️پ.ن: توی فول پک طراحی سازه کامل در موردنحوه ساخت تیرهای لانه زنبوری و استفاده شون بعنوان تیرهای فرعی پرداختیم
🔔16 و 17 تیر (دوشنبه و سه شنبه) جشنواره تابستانی فول پک طراحی سازه رو از دست ندی🔥

استفاده از ستون های با مقطع متشکل از چند نیمرخ بست دار در شکل پذیری متوسط...

✅پاسخ صحیح: مجاز نیست
✔️استفاده از ستونهای با مقطع متشکل از چند نیمرخ بست دار هم در قاب خمشی متوسط و هم ویژه مجاز نیست.
👈پ.ن: توی فول پک طراحی سازه به این موارد مهم آیین نامه ای پرداختیم
🔔16 و 17 تیر (دوشنبه و سه شنبه) در جشنواره تابستانی فول پک طراحی سازه، میتونی با تخفیف ویژه فول پک رو تهیه کنی

درز ساخت در تیر ها به چه صورتی باید باشد؟

✅پاسخ صحیح: تقریبا عمود بر آرماتور اصلی
⭕️درزهاي ساخت بايد تا حد امكان در مقاطعي باشند كه تنشهاي برشي در آنها كمترين بوده و ضمناً مزاحمت
كمتري براي تركهاي كششي ناشي از خمش ايجاد كنند.
🔘محل اين درزها در محدوده وسط دهانه تا يك سوم دهانه از تكيه گاه توصيه مي شود.
🔔درزهاي ساخت بايد تقريباً عمود بر آرماتور اصلي و بر محور طولي تير و دال باشد. براي اين منظور استفاده از قالب موقت توصيه مي شود.

این درز برای جبران تغییرات حجمی بتن و جلوگیری از ترک خوردن آن می باشد

✅پاسخ صحیح: درز انقباض
⭕️درز انقباض : اين درز براي جبران تغييرات حجمی بتن، مانند جمع شدگي، استفاده مي شه
و هدف از ایجادش جلوگيری از ايجاد ترك خوردگي در بتن هست
✔️بند درز انقباض و درز انقطاع رو از آبا برات میارم

سازه ها برای جذب انرژی بار های انفجاری وارد محدوده تغییر شکل های فراارتجاعی ...

✅پاسخ صحیح: می شوند
⭕️سازه ها براي جذب انرژي بارهاي انفجاري، وارد محدوده تغيير شكل هاي فرا ار تجاعي مي شوند.
🔘بند مبحث 21 رو هم برات میذارم

در سازه های مقاوم در برابر انفجار افزایش جرم چه تاثیری بر مقاومت سازه دارد؟

✅پاسخ صحیح: تاثیر مثبت
📌مطابق مبحث ۲۱، افزایش جرم سازه تاثیر مثبتی روی مقاومت در مقابل انفجار داره

سرعت انفجار در زیر زمین ... از انفجار هوایی و سطحی است.

✅پاسخ صحیح: کمتر
مطابق مبحث 21 با موضوع پدافند غیرعامل، انفجار بمب (يا پرتابههاي ديگر) در زيرزمين، با فشار گاز حاصل از انفجار و انبساط بدنه، منجـر بـه
تشكيل موج فشار تقريباً كروي، در تمام جهات مي شود كه سرعت انتشار كمتري (نسبت به انفجـار هوايي و سطحي) دارد.

مجموعه اقدامات غیرمسلحانه ای که به کار گیری آنها موجب افزایش بازدارندگی، کاهش آسیب پذیری و تسهیل مدیریت بحران در برابر تهدید ها و اقدامات نظامی می گردد

✅پاسخ صحیح: پدافند غیرعامل
📣مطابق مبحث 21 مقررات ملی با موضوع پدافند غیرعامل، تعریف پدافند غیرعامل به این صورت اومده: مجموعه اقدامات غيرمسلحانه ای كه به كارگيري آنها موجب افزايش بازدارنـدگی، كـاهش آسيب پذيری، ارتقاء پايداری ملي، تداوم فعاليتهاي ضروري و تسهيل مديريت بحـران در برابر تهديدها و اقدامات نظامی دشمن مي گردد

مقاومت کششی نهایی الکترود E6010 چنده؟

✅پاسخ صحیح: 420MPa
📣فرمول محاسبه مقاومت کششی رو توی یه تصویر برات میارم که برای E60 و E70 و E80 محاسبه اش آورده شده. کافیه در عدد ۷ ضرب بشه

در این اتصال بعد جوش گوشه حداکثر چند میتونه باشه؟

✅پاسخ صحیح: 8 میلیمتر
📌مطابق مبحث دهم و همینطور AISC، حداکثر بُعد جوشه گوشه در لبه قطعات متصل شونده برای قطعات با ضخامت بیش از ۶ میلی متر، برابر ضخامت قطعه منهای ۲ میلی متر هست
🔴پس برای قطعه با ضخامت ۱۰ میلی متر میشه ۱۰-۲=۸ میلی متر
👌پ.ن: توی فول پک طراحی سازه در طراحی انواع اتصالات سازه فولادی اینچنین محدودیتهایی رو کامل بررسی کردیم
🔥 ۱ و ۲ تیر، جشنواره تخفیفی تابستانی تاوات برای فول پک طراحی سازه هست
📱اگر علاقمند هستی که تهیه اش کنی شماره ت رو بذار تا جانمونی

اگر سایز میلگرد های ستون 20 باشه حداقل فاصله آزاد بین میلگرد ها چنده؟

✅پاسخ صحیح: 4 سانتی متر
📌سه تا معیار داره. چون اندازه بزرگترین سنگدانه رو نداده، پس بین ۱.۵ برابر سایز میلگرد (۱.۵*۲۰=۳۰ میلی متر) و ۴۰ میلی متر بزرگترین مقدار رو انتخاب میکنیم
🎯۱ و ۲ تیر جشنواره تخفیف تابستانی تاوات هست که میتونی فول پک طراحی سازه رو تهیه کنی. اگر علاقه مند بودی شماره تماست رو بذار📲

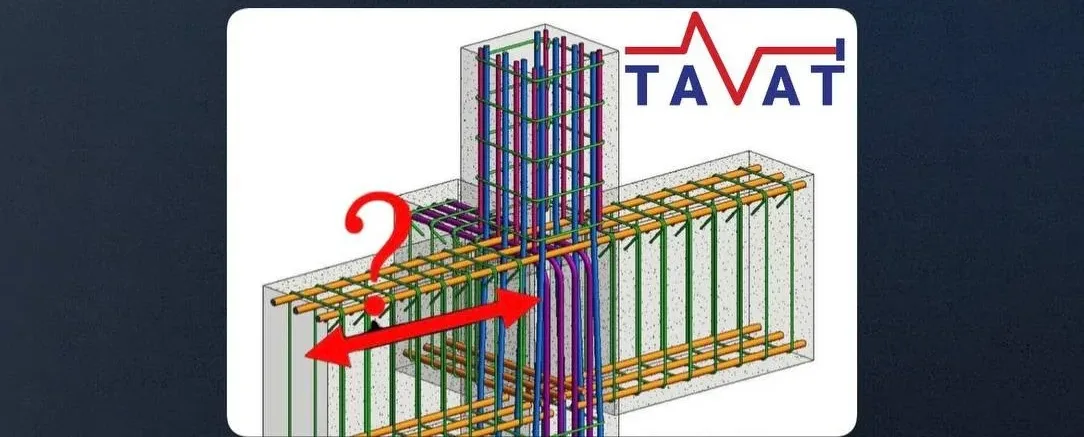

فاصله آزاد بین میلگرد (؟) چند باشه تا نیاز به سنجاقی نداشته باشیم؟

✅پاسخ صحیح:کمتر از 15 سانتی متر
📌مطابق بندی که از مبحث نهم میارم اگر فاصله بیشتر از ۱۵۰ میلی متر باشه باید میلگرد طولی با سنجاقی یا میلگردهای عرضی دیگه مهار بشه
🔔پ.ن: توی فول پک طراحی سازه این موارد آیین نامه ای مرتبط با خروجی نقشه کشی با جزییات بهت گفته میشه
🎯۱ و ۲ تیر جشنواره تخفیف تابستانی تاوات هست که میتونی فول پک طراحی سازه رو تهیه کنی. اگر علاقه مند بودی شماره تماست رو بذار📲

برای یه سقف تیرچه بلوک (ضخامت دال 5 سانتی متر) حداکثر فاصله آرماتور های حرارتی چنده؟

✅پاسخ صحیح: 25 سانتی متر
📌دو تا معیار داره که برات گذاشتم. بین ۳۵ سانتی متر و پنج برابر ضخامت ۵ سانتی متر که میشه ۵*۵=۲۵ سانتی متر کوچکترین مقدار ۲۵ میشه که معیار بحرانی هست

طول مهاری کدوم میلگرد بیشتره؟

✅پاسخ صحیح: میلگرد فوقانی تیر
🔔مطابق مبحث نهم، برای محاسبه طول مهاری ضریبی به نام ضریب موقعیت تعریف شده که برای میلگردهای افقی که حداقل ۳۰ سانتی متر بتن زیرشون میاد باید برابر ۱.۳ در نظر گرفته بشن
در حالیکه در سایر موارد این ضریب ۱ هست.
🔴پس طول مهاری میلگردهای فوقانی تیر رو ۳۰ درصد بیشتر از میلگرهای تحتانی در نظر میگیریم
📌پ.ن: توی فول پک طراحی سازه به این موارد مهم آیین نامه ای و نحوه محاسبه دقیق طول مهاری پرداختیم

حداقل ارتفاع راهرو سرپوشیده موقت چنده؟

✅پاسخ صحیح:2.5 متر
🔥بند مبحث ۱۲ رو برات میارم. هم به ارتفاع دقت کن هم به عرض راهرو سرپوشیده موقت

در کارگاه های ساختمانی با زیربنای بیش از .... مجری باید مسئول HSE رو به ناظر و صاحب کار معرفی کنه.

✅پاسخ صحیح: گزینه ۲
✔️مطابق مبحث ۱۲، مجری (پیمانکارکل) در کلیه کارگاه های ساختمانی باید فرد دارای صلاحیتی را به عنوان سرپرست ایمنی، بهداشت کار و حفاظت محیط زیست بطور کتبی به ناظر و صاحب کار معرفی کند.
🔔در کارگاه های ساختمانی با زیربنای کمتر از 2000 متر مربع، مجری با داشتن صلاحیت مربوط می تواند راسا این وظیفه را عهده دار شود. تعیین و معرفی سرپرست ایمنی رافع وظائف و مسئولیتهای مجری (پیمانکارکل) نیست.

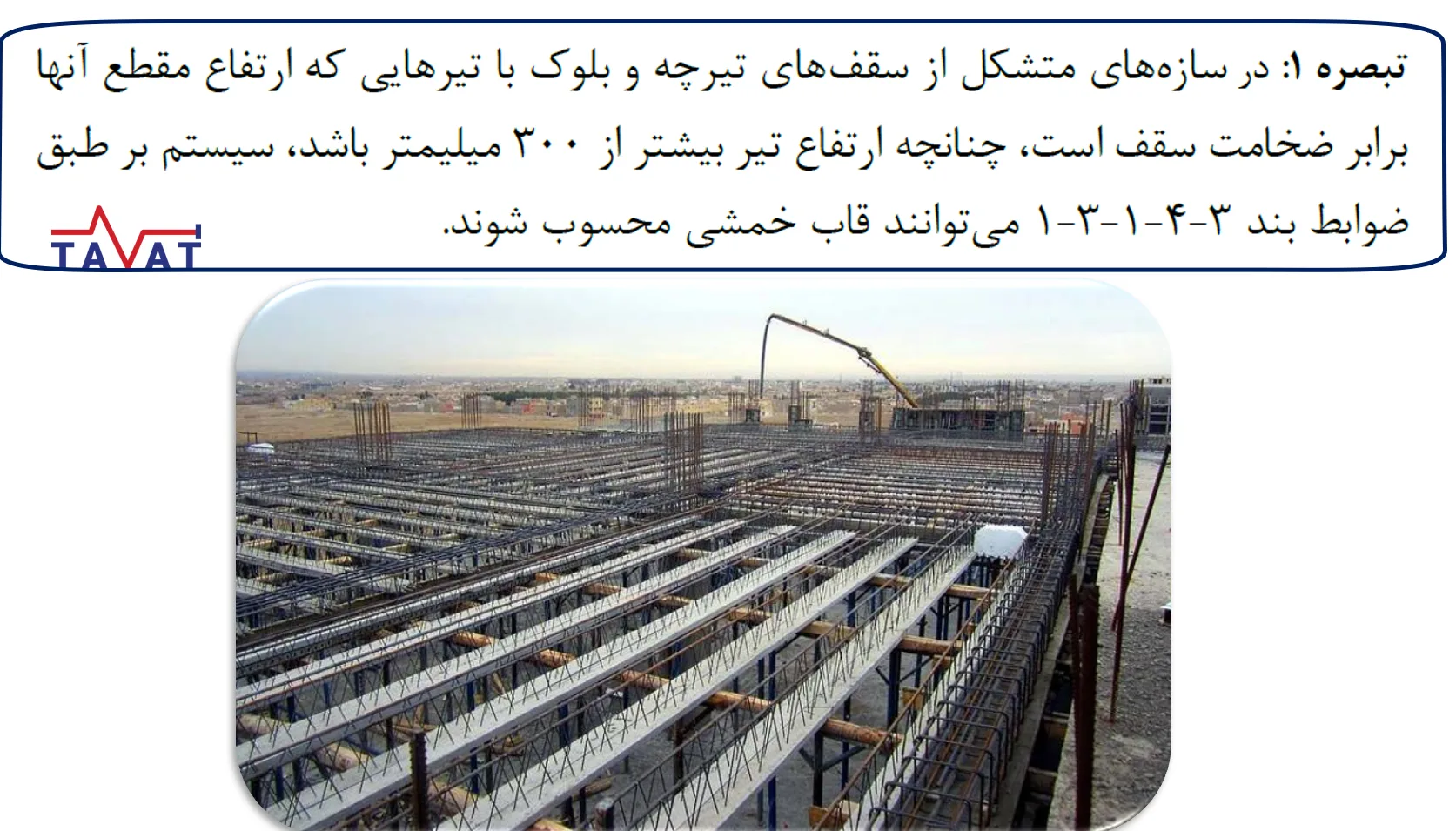

کدوم اصطلاح برای سقف تیرچه بلوک مناسب تره؟

✅پاسخ صحیح: دال و تیرک
👌طبق تعریف مبحث نهم، سیستم تیر-دال یکطرفه، مرکب از تیرک (تیرچه) و یک دال سراسری با ضخامت کم بر روی آنها را دال و تیرک معرفی کرده

اگر سه سایز میلگرد داشته باشیم حداقل چند سری باید نمونه برداریم؟

✅پاسخ صحیح: 3 سری
🔔مطابق مبحث‌نهم، به ازای هر قطر از میلگرد باید یک سری نمونه برداشته بشه

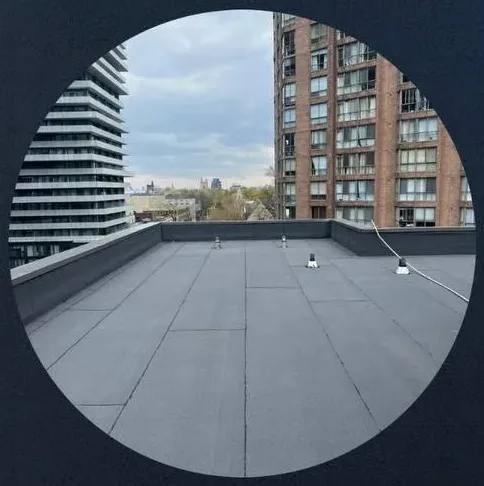

زمان نگهداری عایق رطوبتی از زمان تولید تا نصب نباید بیشتر از ... باشد.

✅پاسخ صحیح: 6 ماه
👌فصل ۱۲ از مبحث پنجم در رابطه با الزامات مربوط به عایق های رطوبتی هست
🎯یکی از موارد مهمش هم بازه ای هست که اجازه استفاده از این عایق های رطوبتی رو داریم. ۶ ماه از تاریخ تولید تا نصب

برای ساخت بتنی با مقاومت فشاری تا 60 مگاپاسکال حداکثر اندازه شن چنده؟

🔔پاسخ صحیح: 25 میلیمتر
🔴مطابق مبحث پنجم برای ساخت بتن با مقاومت فشاری تا ۶۰ مگاپاسکال باید اندازه حداکثر شن، ۱۹ تا ۲۵ میلی متر باشه

استفاده از چند نوع سیمان در بتن درصورت مطالعات و بررسی و تایید دستگاه نظارت ....

✅‌پاسخ صحیح: مانعی ندارد
🔴میشه همزمان از چند نوع سیمان استفاده کرد، به شرطی که مواردی که آبا گفته رو‌ در‌ نظر داشته باشیم
👌البته گفته از چند نوع سیمان کارخونه های مختلف منظورش نیست!
📘بند و تفسیر بند آبا رو برات میذارم

استفاده از سیمان سفید بنایی در ساخت بتن ....

✅پاسخ صحیح: مجاز نیست
📌استفاده از سیمان پرتلند سفید مجازه ولی سیمان سفید بنایی مجاز نیست
📘بریم بندش رو از آبا ببینیم

آسانسور ها ... به عنوان وسیله ای برای فرار افراد از ساختمان در حین حادثه مورد استفاده قرار بگیرن

✅پاسخ صحیح: نباید
🔴مطابق این بند از مبحث ۲۱ که برات میارم نباید از آسانسور برای فرار افراد در مواقع حادثه مثل زلزله استفاده کرد

وصله پوششی نوع B چند درصد بیشتر از وصله پوششی نوع A است؟

✅پاسخ صحیح: 30 درصد
🔵وصله نوع B مرسوم تر هست. ولی مبحث نهم این اجازه رو داده در شرایط خاصی بتونی طول وصله رو کاهش بدی
🎯طول وصله نوع B، سی درصد بیشتر از طول وصله نوع A هست
📙برات بند مبحث نهم رو میارم
🎥توی این پست هم میتونی اطلاعات بیشتری از وصله نوع A و B پیدا کنی👇

مشاهده پست

حداقل بعد ستون در شکل پذیری ویژه چند میتونه باشه؟

حداکثر فاصله اولین دورگیر تیر از بر تکیه گاه چند سانتی متره؟

✅پاسخ صحیح: 5 سانتی متر
🔴در نزدیکی تکیه‌گاه‌ها، به‌ویژه در تیرهای بتنی، نیروهای برشی به حداکثر مقدار خودشون میرسن. قرار دادن اولین دورگیر در فاصله‌ای نزدیک به تکیه‌گاه باعث میشه که مقاومت برشی مقطع در این ناحیه بحرانی افزایش پیدا کنه و از شکست برشی ناگهانی جلوگیری بشه.
🔔تعیین فاصله حداکثر ۵ سانتی‌متر برای اولین دورگیر از بر تکیه‌گاه، یک الزام فنی و اجرایه که به بهبود عملکرد سازه در برابر نیروهای وارده، به‌ویژه در نواحی بحرانی، کمک میکنه

در کدام شکل پذیری، وصله میلگرد های ستون نمیتونه در چشمه اتصال انجام بشه؟

✅پاسخ صحیح: شکل پذیری متوسط و ویژه
🔔در هیچ کدوم از شکل پذیری های متوسط و ویژه نمیشه محل وصله رو در چشمه اتصال انجام داد
🎯در شکل پذیری متوسط میتونیم در کل طول ستون بجز ناحیه اتصال تیر به ستون، وصله میلگردهای ستون رو انجام داد
🔴در شکل پذیری ویژه اما در ناحیه میانی ستون مجازه

در فضای ورود، در چند درصد از سطح فضا باید ارتفاع زیر سقف از کف تمام شده حداقل 2.10 باشد؟

✅پاسخ صحیح: بیشتر از ۵۰٪
🔴مطابق مبحث چهارم، در تمام ساختمان ها، پس از در ورودی اصلی، فضای ورودی مناسب داخلی باید با شرایط مندرج در این مبحث در نظر گرفته بشه
🔔در فضای ورودی، ارتفاع زیر سقف از کف تمام شده نباید از دو مورد کمتر در نظر گرفته بشه
1️⃣یکی از این موارد، حداقل ۲.۱۰ متر در بیشتر از ۵۰٪ سطح فضا هست
🎯بند مبحث چهارم رو برات میارم👇

در یک ساختمان 8 طبقه باید حداقل چند دستگاه آسانسور تعبیه بشه؟

✅پاسخ صحیح: دو دستگاه
🔔مطابق مبحث ۱۵، برای ساختمان های ۸ طبقه یا ساختمان های با طول مسیر حرکت ۲۸ متر و بیشتر از کف ورودی اصلی ، باید حداقل دو دستگاه آسانسور پیش بینی بشه

بازرسی آسانسور ها توسط بازرس باید حداقل سالی چند بار انجام بشه؟

✅پاسخ صحیح: سالانه یکبار
📌مطابق مبحث ۲۲ بازرسی آسانسورها و پله های برقی باید حداقل سالانه یکبار توسط بازرس انجام بشه

این آرماتور ها از چه نوعی هستند؟

✅پاسخ صحیح: آجدار مرکب

📌میلگردهای آجدار مرکب با حداقل تنش ۵۰۰ تا ۵۲۰ مگاپاسکال هستن که جزو شکل پذیری سخت در نظر گرفته میشن و بعنوان آرماتورهای A4 میشناسیمشون
🔔تفاوتهای این آرماتور با آرماتور آجدار جناغی یکنواخت رو برات میارم

از چه تعداد طبقاتی از روی شالوده با پیش بینی تدابیر لازم میشه بتن با مقاومت 70 داشت؟

✅پاسخ صحیح: بالای 20 طبقه
🔴ملاحظات خاصی برای رسیدن به بتن های با مقاومت های بالای ۵۰ مگاپاسکال نیاز هست
🔔با پیش بینی تدابیر لازم برای کنترل کیفیت میشه برای ساختمانهای بالای ۲۰ طبقه، حداکثر مقاومت رو تا ۷۰ مگاپاسکال در نظر گرفت

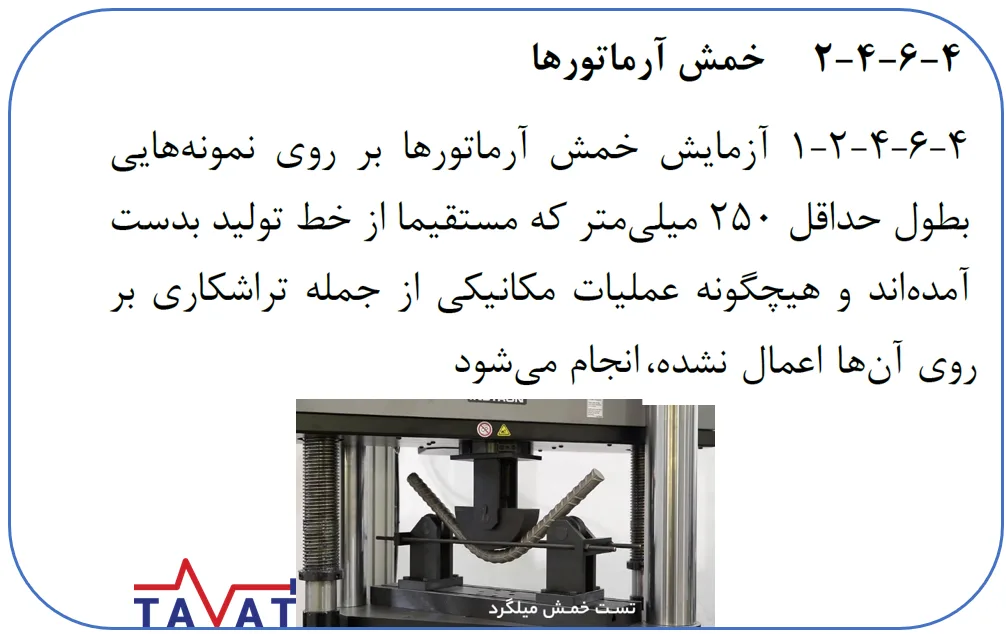

از چه دمایی کمتر باید از خم کردن آرماتور ها خودداری کرد؟

✅پاسخ صحیح: 5 درجه سلسیوس
📌برش و خم کردن آرماتورها ضوابط مهمی داره که باید مطابق آبا رعایت بشه
🔔یکی از این موارد مهم خم کردن در دمای پایین و در فصول سرد سال هست که نباید در کمتر از ۵ درجه سلسیوس انجام بشه
📘بند جلد دوم آبا رو برات میارم👇

اگر آرماتور دارای زنگ زدگی یکنواخت با ضخامت زیاد و پوسته شدن باشه کدوم روش برای زنگ زداییش مجاز نیست؟

✅پاسخ صحیح: فرچه کشی
📌مطابق آبا زنگ زدگی آرماتور چند تا حالت داره که برای هر کدوموشن راه حل هایی هم
ارائه داده
📣توی این حالت که زنگ زدگی یکنواخته ولی با ضخامت زیاد و پوسته شدن نباید از روش های فرچه کشی و برس زنی استفاده بشه
👈بند جلد دوم آبا رو برات میارم

به اجزای قائم در سیستم LSF چی میگن؟

✅پاسخ صحیح: اِستاد (Stud)
🔴در سیستم LSF، اجزای قائم که به عنوان اعضای باربر ستونی در بارهای ثقلی عمل میکنن، اِستاد (Stud) میگیم
🎯به اعضای افقی هم میگیم runner یا track

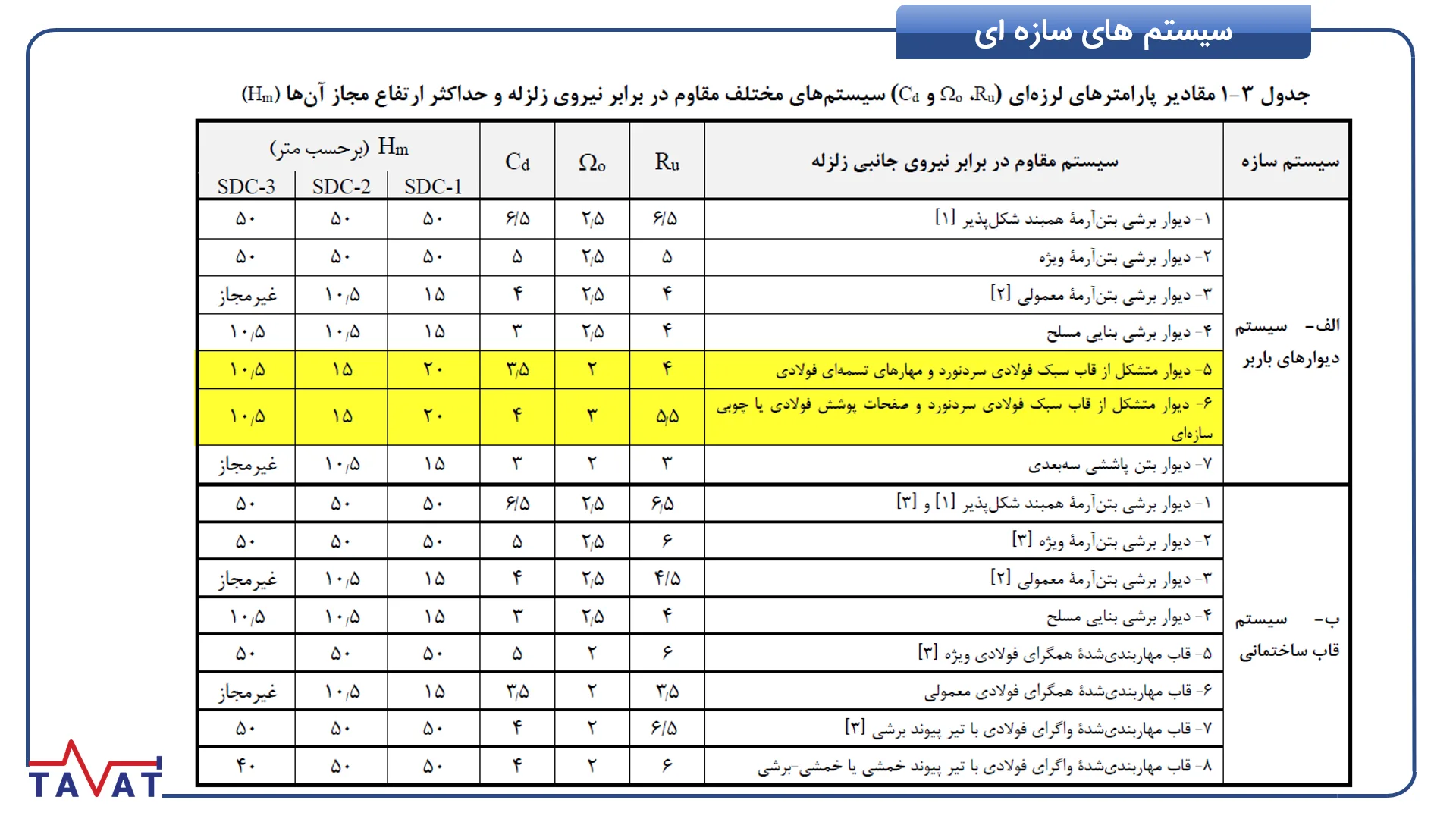

LSF جزو کدوم سیستم باربر جانبی دسته بندی میشه؟

✅پاسخ صحیح: دیوار باربر
📌سیستم قابهای فولادی سبک سرد نورد شده با نام اختصاری LSF جزو سیستمهای دیوار باربر در دسته بندی مربوط به باربری جانبی در نظر گرفته میشه
⚠️برای استفاده از این سازه ها باید به محدودیت در ارتفاع رو در نظر بگیریم
🎯از مزایای این سیستم، کاهش وزن سازه به مقدار زیاد هست
🔔توی مبحث ۱۱ جزییات بیشتری از ضوابط این سازه های صنعتی آورده شده

اگر عمق پی به عرضش 2.5 باشه پی ما جزو کدوم پی ها دسته بندی میشه؟

✅پاسخ صحیح: پی سطحی
🔥پی های با عمق به عرض کوچکتر مساوی ۳، جزو پی های سطحی دسته بندی میشن
📌نسبت عمق به عرض بیش از ۱۰ میشه پی عمیق و بین ۳ تا ۱۰ میشه پی های نیمه عمیق
📘بند مبحث هفتم در مورد پی ها رو برات میارم

خاک هایی که مستعد روانگرایی هستن، معمولا در کدوم رده دسته بندی می شوند؟

✅پاسخ صحیح: خاک غیر چسبنده
🔴خاک های چسبنده عمدتا در معرض خطر روانگرایی نیستن
🔔بند مبحث هفتم رو برات میارم که میگه در موارد خاصی خاکهای چسبنده مستعد روانگرایی هستن

کدوم تیپ سیمان مقاومت فشاری اولیه زیادی داره؟

✅پاسخ صحیح: پرتلند ۳
📌سیمان پرتلند نوع ۳، به عنوان سیمان زودسخت‌شونده یا با مقاومت اولیه زیاد شناخته میشه.
🔴این نوع سیمان به دلیل ویژگی‌های خاص خود در پروژه‌هایی که نیاز به مقاومت فشاری بالا در مدت زمان کوتاه دارند، کاربرد زیادی داره
🔔این سیمان در هنگام گیرش حرارت بیشتری تولید میکنه، که در هوای سرد مفید هست

فیوز سازه ای توی سیستم قاب خمشی کدومه؟

✅پاسخ صحیح: تیر ها
🔔در طراحی سازه‌های مقاوم در برابر زلزله، ما گاهی عامدانه یک بخش از سازه رو ضعیف‌تر از بخش‌های دیگه طراحی می‌کنیم تا در هنگام زلزله، این قسمت دچار آسیب یا تغییرشکل بشه و انرژی رو جذب کنه — درست مثل یک فیوز برق که در صورت اضافه بار، خودش می‌سوزه و کل سیستم رو نجات می‌ده
🔴در قاب خمشی، در زلزله‌های شدید، تیرها باید پلاستیک بشن (تسلیم بشن و تغییر شکل بدن)، اما ستون‌ها باید قوی باقی بمونن و فرو نریزن، به این ترتیب، تغییر شکل‌های بزرگی در تیرها ایجاد میشه (جذب انرژی)، بدون اینکه ساختمون دچار فروریزش بشه
🔥توی این‌‌ پست بیشتر راجع به فیوز سازه ای صحبت کردم:
مشاهده پست

اجرای کلاف افقی و قائم در خرپشته ساختمان بنایی با کلاف ....

✅پاسخ صحیح: الزامی است
🔥مطابق مبحث ۸، اجرای کلاف افقی و قائم در خرپشته در ساختمان بنایی با کلاف الزامیه. بندش هم برات میارم👇

درز لرزه ای (انقطاع) دو ساختمون بنایی مجاور هم که هرکدوم 6 متر ارتفاع دارن حداقل چند باید باشه؟

✅پاسخ صحیح: 6 سانتی متر
📌مطابق مبحث هشتم درز لرزه ای نباید از ۱۰ میلی متر به ازای هر یک متر ارتفاع کوتاهترین ساختمون کمتر در نظر گرفته بشه
☑️حداقل مقدارش هم باید ۵۰ میلی متر لحاظ بشه
📣با توجه به ارتفاع ۶ متری گفته شده، باید ۶*۱۰mm یعنی ۶۰ میلی متر (۶cm) رو بعنوان مقدار درز لرزه ای در نظر بگیریم
توی سازه های با اسکلت بتنی و فولادی، تا 🔴راستی هشت طبقه مقدار ۵ هزارم ارتفاع رو بعنوان درز انقطاع لحاظ میکنیم
📘بندش از مبحث ۸ رو برات میارم👇

محدوده مجاز برای ارتفاع نرده حفاظتی موقت از کف طبقه یا سکوی کار کدومه؟

✅‌پاسخ صحیح: 90 تا 110 سانتی متر
🔥مطابق مبحث ۱۲، مجری موظفه که با رعایت این بازه ها، ارتفاع ایمن نرده حفاظتی رو تعیین کنه
☑️ضمن اینکه نرده های حفاظتی باید در فوصال حداکثر ۲ متری دارای پایه های عمودی هم باشن
☀️📙بندش از مبحث ۱۲ رو برات میارم👇

کدوم یکی "گتر حفاظتی" هست؟

✅پاسخ صحیح: گزینه ۱
🎯مطابق مبحث ۱۲، برای محافظت از قسمتهای پایینی ساق پای کارگرانی که در معرض پاشش فلزات مذاب با جرقه های جوشکاری یا برشکاری قرار دارن، از گتر حفاظتی مناسب باید استفاده بشه
📌نکته مهمش اینه که باید به کارگر تحویل داده بشه
📙بند مبحث ۱۲ رو برات میارم

سیمان های نگهداری شده در سیلو حداکثر چند روز پس از تولید باید مصرف بشن؟

✅پاسخ صحیح: 90 روز

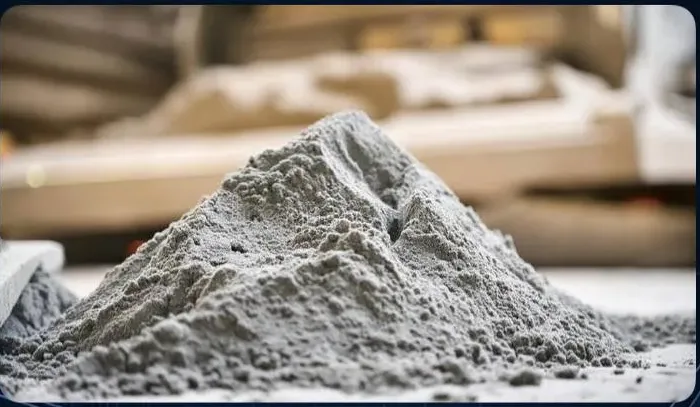

✔️سیمان پودری است بسیار ریزدانه که به شدت رطوبت‌پذیر و حساس به شرایط نگهداری است. با گذشت زمان و قرار گرفتن در معرض هوا، حتی در سیلوهای بسته، ممکن است:
🔘رطوبت جذب کند و خاصیت چسبندگی آن کاهش یابد.
🔘ترکیبات فعال مانند C₃A، C₃S و غیره دچار واکنش‌های سطحی شوند.
🔘افت واکنش‌پذیری و مقاومت نهایی بتن حاصل شود

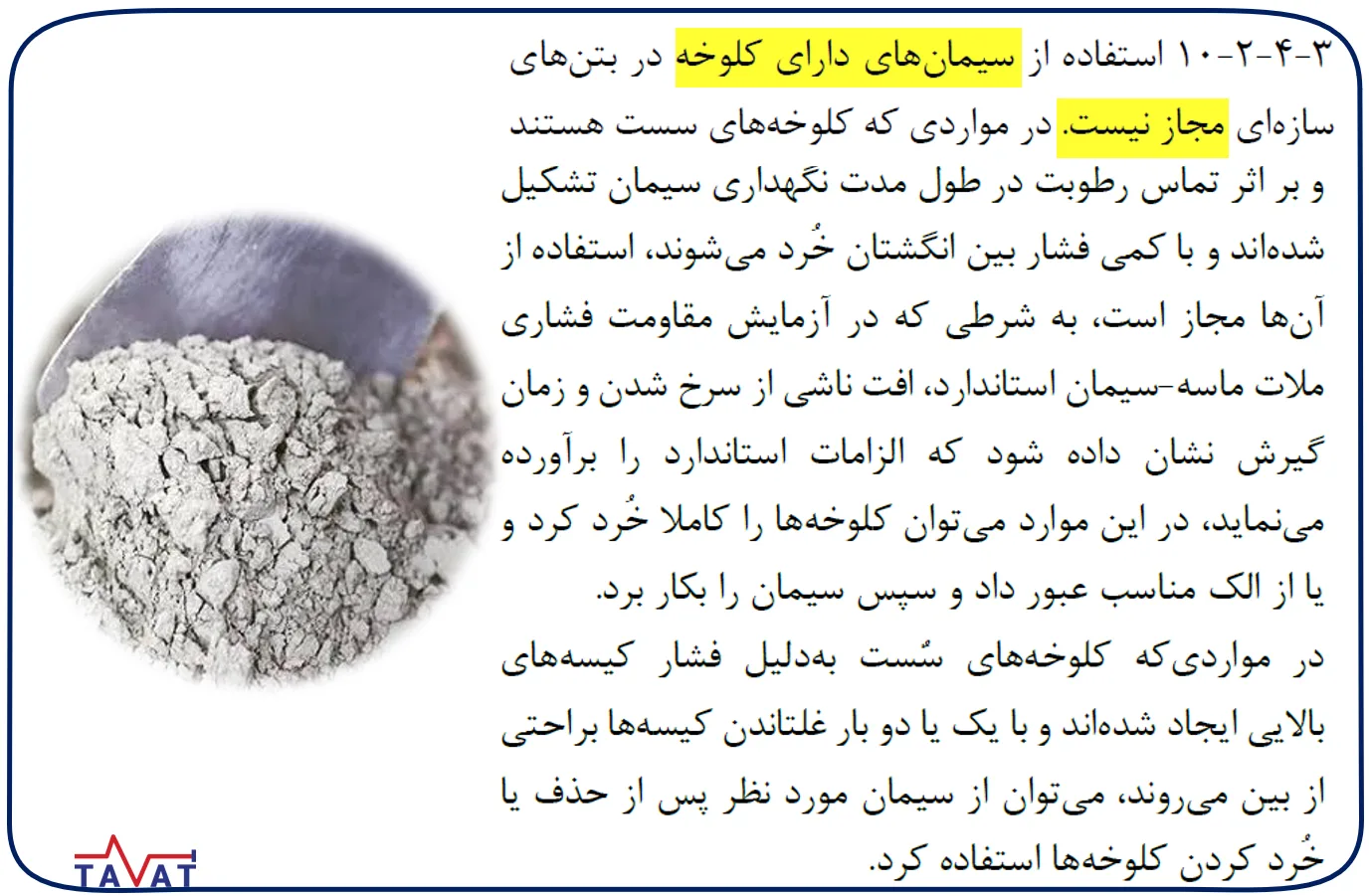

⭕️با گذشت زمان، امکان کلوخه شدن سیمان در سیلو افزایش می‌یابد که باعث اختلال در عملیات تخلیه و مصرف آن می‌شود.
📣در صورت اجبار به مصرف سیمان پس از ۹۰ روز، باید حتماً آزمون‌های کیفی بر روی آن انجام گیرد

حداکثر تعداد کیسه سیمان که میشه در مناطق خشک روی هم انبار کرد چند تاست؟

✅پاسخ صحیح: 12 کیسه
🔴مطابق مبحث پنجم باید محدودیت ۱۲ کیسه (و ارتفاع کل ۱.۸ متر) رو برای روی هم قرار دادن پاکتهای سیمان در مناطق خشک در نظر بگیریم
☑️واسه مناطق مرطوب هم ۸ پاکته
📗بند مبحث پنجم رو برات میارم تا جزییات بیشترش رو ملاحظه کنی👇

حداقل پوشش بتنی روی گلمیخ در سقف عرشه فولادی چند میتونه باشه؟

✅پاسخ صحیح: 1.5 سانتی متر
📌پوشش بتنی کافی از گل میخ (اتصال برشی) در برابر عوامل محیطی مانند رطوبت و مواد شیمیایی محافظت می‌کند و از خوردگی فولاد جلوگیری می‌کند.
☑️این ضخامت حداقل به حفظ یکپارچگی دال بتنی و جلوگیری از ترک‌خوردگی یا جدا شدن بتن از گل میخ کمک می‌کند
📘بند مبحث دهم 👇

حداکثر قطر گلمیخ برای عملکرد مختلط سقف عرشه فولادی چنده؟

✅پاسخ صحیح: 20 میلیمتر
📌گل‌میخ‌ها نقش کلیدی در انتقال نیروهای برشی بین ورق فولادی و بتن دارند
☑️قطر گل‌میخ مستقیماً بر ظرفیت برشی آن تأثیر می‌گذارد.
👌قطر ۲۰ میلی‌متر به اندازه کافی ظرفیت باربری را تأمین می‌کند
🔴ورق‌های فولادی در سقف‌های عرشه معمولاً نازک هستند (ضخامت ۰.۸ تا ۱.۲ میلی‌متر). جوش دادن گل‌میخ‌های با قطر بیش بیشتر می‌تواند باعث ذوب شدن یا سوراخ شدن ورق شود.

دورگیر ها (با قلاب حداقل 135) در چه طولی از تیر ها (با شکل پذیری متوسط) باید در نظر گرفته بشن؟

✅پاسخ صحیح: حداقل 2 برابر ارتفاع تیر
🔴مطابق بند مبحث نهم حداقل به اندازه ۲ برابر ارتفاع تیر باید از دورگیرها استفاده کنیم
🔔این ناحیه تنش های برشی زیادی رو بخودش میبینه. برای حفظ شکل پذیری لازم و عملکرد مطلوب لرزه ای ضروریه که دورگیر اجرا بشه
🔥بندش رو‌ از مبحث نهم برات میارم👇

قلاب های لرزه ای باید دارای خم چند درجه باشند؟

✅پاسخ صحیح: بیشتر از 135 درجه
📌مطابق مبحث نهم قلاب های لرزه ای، قلابهای با هم ۱۳۵ درجه و بیشتر هستن
🔔قلاب با خم مساوی یا بیش از ۱۳۵ درجه، با طول‌گیرایی بیشتر و تماس سطحی مؤثرتر، عملکرد شکل‌پذیرتری را فراهم می‌کند و مقاومت سازه در برابر فروپاشی ناگهانی را افزایش می‌دهد.
☑️برای دورگیرهای تیر و ستون این قلاب ضروریست
🔥از قسمت تعاریف مبحث نهم، تعریف قلاب لرزه ای رو برات آوردم👇

این خاموت ها جلوی کدوم یکی از ترک ها رو میگیرن؟

✅پاسخ صحیح: گزینه ۳
3️⃣تصویر بالا (گزینه ۳): ترک‌ها به‌صورت مایل در ناحیه برشی (نزدیک به ستون‌ها)
4️⃣تصویر پایین (گزینه ۴): ترک‌ها بیشتر در ناحیه میانی دهانه، عمود یا نیمه‌عمود (نسبتاً ناشی از خمش)
🔴خاموت‌ها (Stirrups) نقش اصلی در مقابله با نیروهای برشی رو دارن. ترک‌های مایل که نزدیک تکیه‌گاه‌ها (ستون‌ها) ایجاد میشن، به دلیل برش هستن، و خاموت‌ها برای جلوگیری از این نوع ترک‌ها طراحی شدن

استفاده از آجر های معیوب میتونه نهایتا چند درصد از کل آجر ها باشه؟

آجر های ترک دار، کج و معوج، گود و برجسته، که انحنای گودی و برجستگیشان از 5 میلیمتر تجاوز نکنه

✅پاسخ صحیح: 20%
🔴مطابق مبحث پنجم، نهایتا ۲۰٪ از آجرها میتونن ترک دار، کج و معوج و… باشن
🔔این آجرهای معیوب میتونه باعث تضعیف کیفیت ساخت، کاهش مقاومت دیوار و ناپیوستگی در ملات و چسبندگی بشه
📌اما چون در فرآیند تولید آجر، تولید صددرصد بی‌نقص ممکن نیست، این بند اجازه میده حداکثر تا ۲۰٪ از آجرها دارای چنین ایراداتی باشن، به شرطی که عمق نقص (گودی یا برآمدگی) از ۵ میلی‌متر بیشتر نباشه
☑️این نوع کنترل کیفیت، هم عملیاتی هست (در پروژه واقعی امکان‌پذیر) و هم ایمنی سازه را تا حد مناسبی حفظ می‌کنه

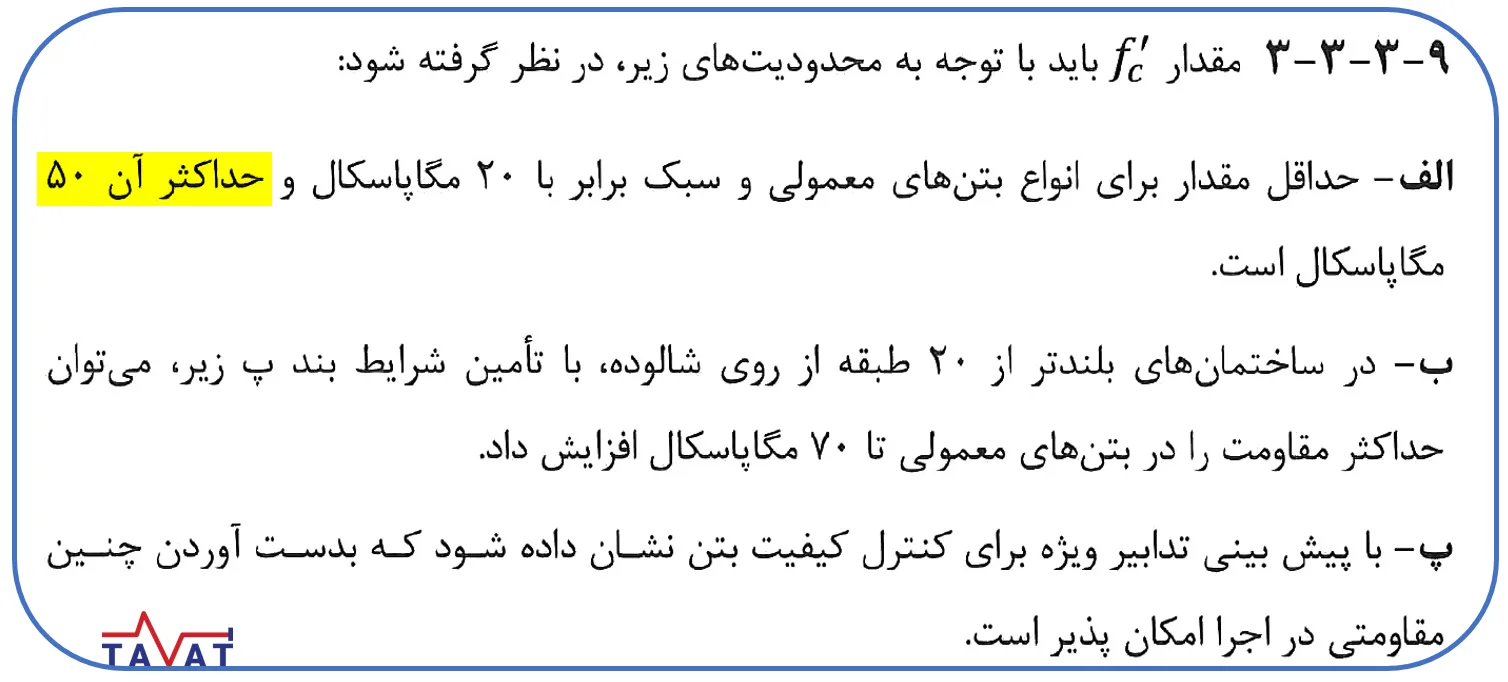

برای سازه های کمتر از 20 طبقه، حداکثر مقاومت فشاری بتن چند میتونه باشه؟

✅پاسخ صحیح: 50 مگاپاسکال
📌بتن با مقاومت بالاتر از ۵۰ مگاپاسکال معمولاً نیاز به طرح اختلاط ویژه، افزودنی‌های شیمیایی، کنترل دمای بیشتر، و دقت اجرایی بالاتری داره.
•☑️در پروژه‌های معمول (زیر ۲۰ طبقه)، این سطح از بتن معمولاً توجیه اقتصادی نداره و باعث افزایش هزینه و پیچیدگی در اجرا میشه
🔔بند صریح مبحث نهم رو هم برات میارم

یک نمونه مکعبی (15cm) با مقاومت 25 مگاپاسکال، معادل یک نمونه استوانه ای (قطر 15cm) با چه مقاومتی میشه؟

✅پاسخ صحیح: 20 مگاپاسکال
📌مقاومت فشاری استاندارد بتن در آیین‌نامه‌ها معمولاً بر اساس نمونه استوانه‌ای 150×300 میلی‌متر تعریف میشه
🔔اما در ایران به دلیل سهولت آزمایش و تجهیزات، نمونه‌های مکعبی 150 میلی‌متری رایج‌ترند، که برای تبدیلشون به استوانه‌ای باید از جدول یا نسبت حدودی 0.8 (یا تقسیم بر 1.25) استفاده بشه
☑️در نمونه‌های مکعبی، هنگام بارگذاری، قیود جانبی ناشی از اصطکاک بین صفحات فشاری دستگاه و سطح بتن باعث افزایش مقاومت فشاری میشه.
🔴اما در استوانه‌ای این قیود کمتره، بنابراین شکست بتن طبیعی‌تر هست و مقاومت پایین‌تری ثبت میشه

روشی در پیش تنیدگی که در آن کابل ها پس از سخت شدن بتن کشیده می شوند

پاسخ صحیح: پس کشیدگی
✅در پیش‌تنیدگی (prestressing)، دو روش اصلی وجود داره: پیش‌کشیدگی (pre-tensioning) و پس‌کشیدگی (post-tensioning).
🔴در روش پس‌کشیدگی، برخلاف پیش‌کشیدگی، کابل‌های پیش‌تنیده بعد از بتن‌ریزی و سخت شدن بتن کشیده می‌شن
🔔ابتدا غلاف‌هایی درون بتن قرار می‌دن و پس از رسیدن بتن به مقاومت کافی، کابل‌ها از درون این غلاف‌ها عبور داده می‌شن و با جک کشیده می‌شن.

پیشنهاد آبا برای اسلامپ بتن ستون با حجم میلگرد متوسط (کارایی و روانی بتن معمولی) چنده؟

✅ پاسخ صحیح: گزینه ۲
📌آبا یه راهنمای اولیه برای مقادیر اسلامپ در نظر گرفته که برای ستونهای با حجم میلگرد متوسط، مقادیر اسلامپ رو در محدوده ۱۰ تا ۱۵ سانتی متر قرار داده
☑️جدول آبا رو برات میذارم👇

کدوم یکی از این اتصالات گیردار هستند؟

✅پاسخ صحیح: a,b,c
📌هر سه اتصال جزو اتصالات از پیش تایید شده گیردار هستن
🔴این اتصالات با نام های اتصال فلنجی چهار پیچی (با و بدون استفاده از ورق لچکی) و هشت پیچی با ورق لچکی شناخته میشن
BUEEP-BAEEP
🎯طراحی کامل هر سه اتصال در‌ فول پک طراحی سازه گفته شده

این اتصال تیر به ستون از چه نوعی هست؟

✅ پاسخ صحیح: اتصال مفصلی
🔔اتصال با جفت نبشی یکی از رایج‌ترین و پرکاربردترین اتصالات مفصلی در سازه‌های فولادیه که هم ساده اجرا میشه و هم به خوبی نیروی برشی رو از تیر به ستون منتقل
می‌کنه. در این اتصال، لنگری رو منتقل نمیکنیم.
🔴برای این اتصال هم از جوش و هم از پیچ میشه استفاده کرد
☑️نبشی‌ها می‌تونن از قبل به تیر یا ستون جوش بشن، بعد در محل نصب پیچ‌کاری بشن
• یا هر دو در محل پیچ‌کاری یا جوشکاری بشن
🎯توی فول پک‌طراحی سازه، در بخش طراحی اتصالات سازه های فولادی به طراحی انواع اتصالات مفصلی منجمله اتصال با جفت نبشی پرداختیم

حداقل طول آرماتور ممان منفی چنده؟

✅پاسخ صحیح: یک پنجم آزاد
🔔مطابق نشریه ۵۴۳ باید میلگردهای ممان منفی تا فاصله یک پنجم دهانه آزاد از تکیه گاه به طرف داخل دهانه ادامه پیدا کنن
📌اما چرا؟! چون فرض ما اینه تیرچه هامون با تیکه گاه ساده به تیرها متصل میشن، اما عملا گیرداری کمی بینشون وجود داره. بهمین خاطر ما به اندازه ۱۵٪ سطح مقطع آرماتورهای کششی وسط تیرچه در اون دهانه رو، تا روی تیکه گاه ادامه میدیم

آبا حداکثر ارتفاع سقوط آزاد بتن را چه مقداری توصیه کرده است؟

✅پاسخ صحیح: 1.5 متر
🔴آبا توصیه کرده ارتفاع سقوط آزاد بتن بیشتر از ۱.۵ متر نباشه. ارتفاع زیاد بتن ریزی باعث میشه که بتن به قالب و آرماتور برخورد میکنه و موجب جداشدگی بتن میشه. افزایش ارتفاع بتن میتونه باعث افزایش 📌حفرات سطحی بتن بشه
📘بند ۷-۴-۴-ح از جلد دوم آبا به این موضوع میپردازه

اگر رده بتن از C30 به C25 کاهش پیدا کنه، طول مستقیم بعد از خم ...

✅ پاسخ صحیح: تغییری نمیکنه
🔴طول مستقیم بعد از خم فقط به سایز میلگرد مرتبطه، بنابراین با تغییر رده بتن تغییر نمیکنه

مقاومت نهایی این پیچ چنده؟

✅ پاسخ صحیح: 5T/cm2
🔔عدد سمت چپ نشون دهنده مقاومت نهایی پیچ به تن بر سانتی متر مربع هست
🔴برای اینکه مشخصات کامل پیچ رو ببینین این پست رو حتما تا آخر ببین👇
مشاهده پست

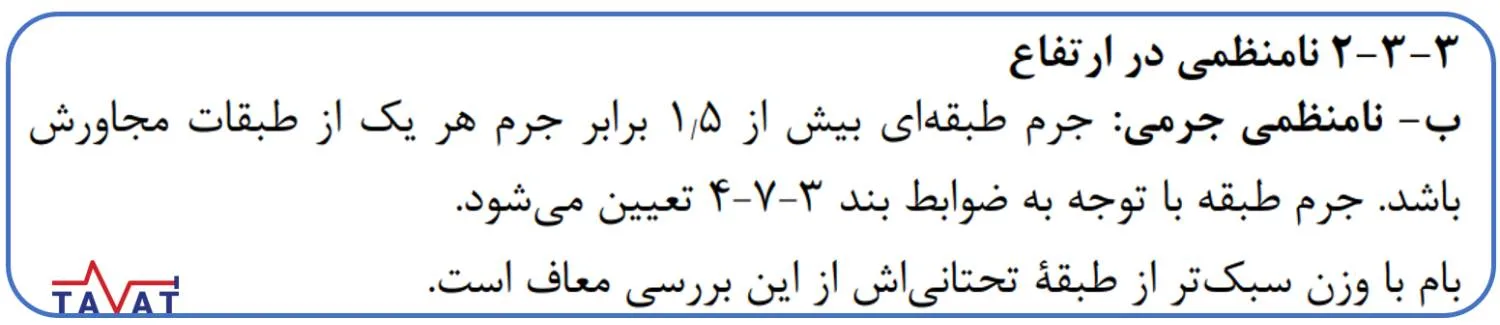

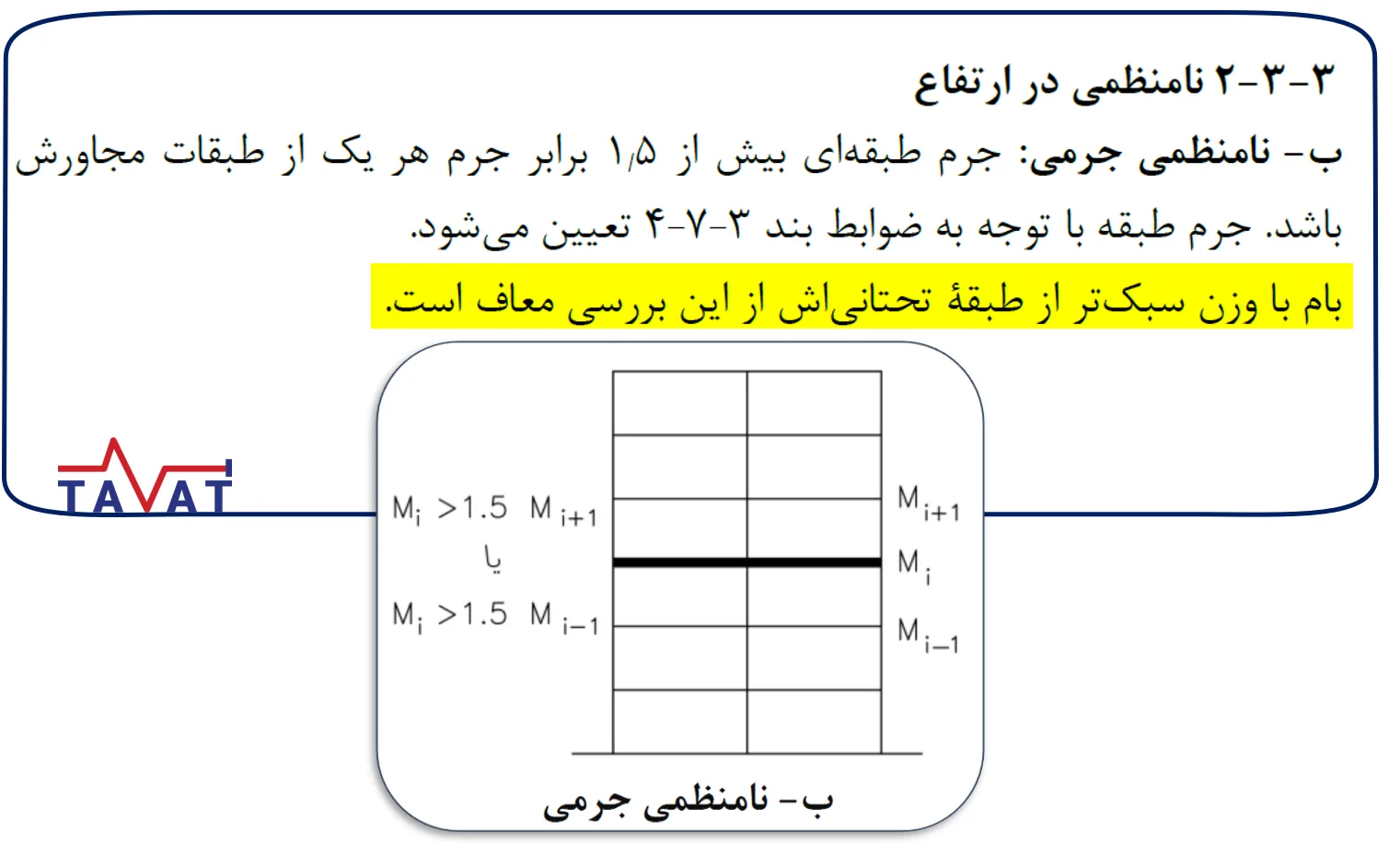

نامنظمی جرمی شامل کدام یک از طبقات نمی شود؟

✅پاسخ صحیح: طبقات بام و خرپشته
🔵مطابق استاندار ۲۸۰۰ بند ۱-۷-۲ ب
در مواردی که جرم هر طبقه بیشتر از ۵۰ درصد با جرم های طبقات مجاور تفاوت داشته باشه، شامل نامنظمی جرمی میشه، ولی طبقات بام و خرپشته شامل این تعریف نمیشن

کدوم یکی از بار های زیر رو میشه مطابق مبحث 6 کاهش داد؟

✅پاسخ صحیح: بار های زنده کمتر از 500کیلوگرم بر متر مربع
🔵مطابق بند های ۶-۵-۵-۲ و ۶-۵-۵-۳ مبحث ششم ساختمان
کاهش بار زنده دارای مقدار بیش از ۵ کیلونیوتن بر مترمربع (معادل ۵۰۰ کیلوگرم بر متر مربع) و بار زنده محل عبور یا پارک خودروهای سواری مجاز نمی باشد

میلگرد های اوتکا برای چه منظوری استفاده میشن؟

✅پاسخ صحیح: تقویت مقاومت برشی تیرچه
🔵با توجه به این که در دو سر تکیه گاه لنگر خمشی ناچیز بوده و نیروی برش اعمالی قابل ملاحظه هست، جهت مقابله با نیروهای برشی و جلوگیری از ترک های برشی در دو سر تکیه گاه از آرماتور های اوتکا استفاده میشه
⭕️بندش رو از نشریه 543 برات میارم
🔥راستی جشنواره تخفیفی برای فول پک طراحی سازه تا فردا ساعت 20:00 روز دوشنبه 20 اسفند تمدید شد🔥

در سیستم تیرچه یک طرفه حداکثر فاصله آزاد بین تیرچه ها چه مقدار است؟

✅پاسخ صحیح : 75 سانتی متر
☑️مطابق بند ۹-۱۱-۷-۲ فاصله آزاد بین تیرچه ها نباید بیشتر از ۷۵۰ میلی متر باشه
⭕️این محدودیت ۷۵۰ میلی‌متری برای فاصله آزاد بین تیرچه‌ها باعث افزایش ایمنی، پایداری، کنترل خیز، جلوگیری از ترک‌خوردگی بتن، و بهبود عملکرد سقف در برابر بارهای ثقلی و زلزله میشه
🔥راستی جشنواره تخفیفی برای فول پک طراحی سازه تا فردا ساعت 20:00 روز دوشنبه 20 اسفند تمدید شد🔥

آرماتور آجدار S420 جز کدام طبقه بندی آرماتور ها از نظر شکل پذیری قرار می گیرد؟

✅پاسخ صحیح: فولاد نیمه سخت
🔵مطابق مبحث نهم بند ۹-۴-۴-۱
آرماتورهای آجدار S340_S350_S400_S420 جز فولاد نیمه سخت طبقه بندی میشن، که منحنی تنش-کرنششون دارای پله تسلیم بسیار محدود است.

اگر وزن دیوار یا تیغه بیشتر از 200 کیلوگرم بر متر مربع باشه نحوه اعمال بارش به چه صورته؟

✅پاسخ صحیح : بصورت خطی در محل واقعی خودش باید اعمال بشه
🔵مطابق مبحث ۶ بند ۶-۳-۳
اگر وزن تیغه یا دیوار بیشتر از ۲ کیلونیوتن بر مترمربع (حدودا معادل ۲۰۰ کیلوگرم بر مترمربع) باشد لازمه بار مرده تیغه یا دیوار در محل واقعی خودش اعمال بشه.
🔴در مورد جزییات بارگذاری دیوارها در فول پک طراحی سازه مفصل توضیح دادیم

آیا میشه این تیر رو به انتهای ستون منتقل کرد؟(شکل پذیری متوسط)

✅ پاسخ صحیح: آره مجازه
👌باید این بند رو واسش چک کنیم
📕بند و چکش رو برات آوردم👇

حداقل بعد ستون در شکل پذیری متوسط و ویژه چند میتونه باشه؟

✅ پاسخ صحیح: 25 و 30 سانتی متر
🔴در شکل پذیری متوسط و ویژه حداقل مقدار بعد ستون متفاوت هست
📘بندهای مبحث نهم مربوط به هر کدوم رو برات میارم

اگر سازه ای نامنظمی پیچشی داشته باشه، چه اقدامی انجام میدی؟

✅ پاسخ صحیح: تغییر در سختی المان ها با هدف کاهش فاصله مرکز جرم و مرکز سختی
📌نامنظمی پیچشی زمانی اتفاق می‌افته که فاصله‌ی مرکز جرم و مرکز سختی زیاد بشه، به‌طوری‌که نیروی زلزله باعث ایجاد لنگر پیچشی حول مرکز سختی میشه
📣آیین‌نامه‌ها معمولاً این نامنظمی رو زمانی بحرانی در نظر می‌گیرن که تغییرمکان جانبی یک سمت سازه بیش از ۱.۲ برابر تغییرمکان متوسط طبقه باشه
🔔چنین وضعیتی باعث افزایش نیروهای داخلی در برخی از المان‌ها، تمرکز تنش در اتصالات و افزایش احتمال خرابی‌های موضعی یا کلی سازه ‌میشه
🎯توی فول پک‌ طراحی سازه به جنبه های مختلف و تبعات این نامنظمی پرداختیم
🔥جشنواره فقط تا فرداست🔥از دستش ندی

برای یک سقف با دهانه 6 متری(کاربری مسکونی) چند تا کلاف میانی لازمه؟

✅ پاسخ صحیح: 1 کلاف
📌وقتی بار زنده کمتر از ۳۵۰ کیلوگرم بر متر مربع باشه، برای دهانه های بیشتر از ۴ متر، یک کلاف کفایت میکنه
🔴بار زنده با کاربری مسکونی، معمولا ۲۰۰ کیلوگرم بر متر مربع در نظر گرفته میشه
📘برات بندش رو از نشریه ۵۴۳ میارم
👌توی فول پک طراحی سازه، وقتی داریم نقشه کشی رو توضیح میدیم، به این موارد میپردازیم
🎯راستی خبر داری الان جشنواره فول پک‌ طراحی سازه هست و با تخفیف فوق العاده ای میتونی فول پک رو تهیه کنی؟
🔥🔥برای اطلاعات بیشتر رو لینک فول پک طراحی سازه کلیک کن🔥🔥

اگر سایز میلگرد های تیرمون 25 باشه، حداقل قطر میلگرد های دورگیر تیر چند باید باشه؟

✅پاسخ صحیح: 10 میلی متر
🔴وقتی از قطر میلگردهای طولی کمتر از ۳۴ استفاده میکنیم، حداقل از قطر ۱۰ برای دورگیرهای تیر میشه استفاده کرد
🔵مطابق بند مبحث نهم در فصل ۲۰ به فصل ۲۱ ارجاع شده که هر دو تا رو برات میارم

اگر ارتفاع مقطع تیرمون 50 سانتی متر باشه، ناحیه بحرانی که باید از دورگیر در دو انتهای تیر استفاده بشه چنده؟

✅ پاسخ صحیح: 100 سانتی متر
📌مطابق مبحث نهم به اندازه دو برابر ارتفاع مقطع تیر باید طول ناحیه بحرانی برای آرماتورگذاری ویژه استفاده بشه.
👌توی این فاصله باید حتما از دورگیر استفاده کنیم
📣توی فول پک طراحی سازه به این جزییات بطور کامل پرداختیم و در نقشه کشی توضیحات مفصلش رو گفتیم
🔥راستی میدونستی که ۵ تا ۷ اسفند جشنواره ویژه تاوات هست و برای ۱۰۰ نفر تخفیف خیلی ویژه داریم ؟ 😍

صد درصد از نیروی زلزله در یک جهت باید همزمان با چند درصد از نیروی عمودی در نظر گرفته بشه؟

✅ پاسخ صحیح: 30%
📌مطابق استاندارد ۲۸۰۰، چون ما جهت بحرانی زلزله رو‌ نمیدونیم، به ناچار در جهت های اصلی زلزله رو در نظر میگیریم
ولی برای در نظر گرفتن شدیدترین حالت، ۱۰۰٪ نیروی زلزله افقی در یک‌ جهت رو با ۳۰٪ در‌جهت متعامدش ترکیب میکنیم
🔴توی بند استاندارد، این امکان در نظر گرفته شده که در شرایط خاصی، اون ۳۰٪
اعمال نشه
🔵تمام این جزییات توی فول پک طراحی سازه، توی طراحی یک سازه واقعی توضیح داده شده
🔥جشنواره ویژه تاوات ۵ تا ۷ اسفند هست و ۱۰۰ نفر اول تخفیف خیلی ویژه تری دارن🔥

کدوم آرماتور ها باید حتما آج دار باشند؟

✅ پاسخ صحیح: آرماتور حرارتی
📣مطابق مبحث نهم فقط آرماتورهای دورپیچ میتونن بصورت ساده باشن
🔴آرماتورهای حرارتی ( حرارت و جمع شدگی) مطابق مبحث نهم باید آجدار باشن

حداکثر ناشاقولی ستون فولادی (چه از سمت نما چه از سمت داخل) برای یک ساختمان با ارتفاع 10 متر چنده؟

✅ پاسخ صحیح : 2 سانتی متر
🔴مطابق مبحث دهم، برای ترازهای ارتفاعی مختلف، ناشاقولی در قسمت نما و داخل متفاوت هست
🔔تا ارتفاع ۱۲.۵ متر، ناشاقولی هم از سمت داخل و هم از سمت نما h/۵۰۰ هست که h ارتفاع هست
📌برات ویدئوی کامل محاسبه ش رو میذارم👇
مشاهده پست

جوش باید در کدوم سمت انجام بشه؟

✅ پاسخ صحیح: سمت 2
🔴نماد مثلث نشون دهنده جوش گوشه هست. اگر مثلثی که روی خط مرجع هست در پایین ترسیم شده باشه، همون سمتی که پیکان اشاره میکنه، یعنی سمت ۲ باید جوش بشه
🔵اگر مثلث در بالا ترسیم شده باشه باید سمت مخالف (سمت۱) جوش بشه
🎯توی فول پک‌ طراحی سازه ، این علائم رو برات توضیح میدیم
🔥جشنواره ۵ تا ۷ اسفند خیلی استثنائی هست چون برای ۱۰۰ نفر اولی که پک رو تهیه میکنن تخفیف خیلی ویژه تری داریم🔥
راستی پست توضیح جوش رو هم برات میذارم که ببینی👇
مشاهده پست

توی ترکیب بار کدوم سازه بار های فرضی (برای در نظر گرفتن کجی و ناشاقولی اعضا) در نظر گرفته میشه؟

✅ پاسخ صحیح: سازه فلزی
📣بارهای فرضی یا Notional فقط در سازه های فولادی ساخته می شوند.
🔴ما این بارها رو بصورت ترکیب بار در نرم افزار اعمال میکنیم
🔔بارهای فرضی در سازه‌های فولادی استفاده می‌شوند، چون این نوع سازه‌ها بیشتر در معرض تغییرات ناگهانی و تغییر کاربری قرار می‌گیرند. در مقابل، سازه‌های بتنی به دلیل ماهیت یکپارچه و وزن زیادشان کمتر تحت تأثیر چنین تغییراتی قرار می‌گیرند، به همین دلیل آیین‌نامه‌ها ترکیب بار خاصی برای بارهای فرضی در سازه‌های بتنی در نظر نمی‌گیرند.
🔘روش دقیق ساخت این ترکیبات بار در فول پک آموزش طراحی سازه تاوات آورده شده
🔥 زمان جشنواره: 5 تا 7 اسفند🔥

سازه برای کدوم بار جانبی باید طراحی بشه؟

✅ پاسخ صحیح: بار بحرانی بین زلزله و باد
☑️از بین بار زلزله و باد، بحرانی ترینشون رو برای طراحی سازه در نظر میگیریم
🔴با توجه به اینکه در سازه های ساختمانی متداول، بار باد هیچ وقت بحرانی نمیشه، بصورت پیشفرض، طراحی این سازه ها بر اساس بار جانبی زلزله طراحی میشه
📌ولی برای سازه های خیلی بلند و همینطور برای سازه هایی مثل سوله که مساحت قابل توجهی رو‌در مقابل باد جلوی خودشون میبینن، بار باد رو هم چک میکنیم
🔥توی فول پک طراحی سازه مفصل به این موارد می پردازیم
🎯 ۵ تا ۷ اسفند رو از دست نده (۱۰۰ نفر اول تخفیف ویژه تری دریافت میکنن)

میلگرد های ستون از سایز 20 هستن، حداقل فاصله آزاد بین میلگرد ها چند میتونه باشه؟

✅ پاسخ صحیح: 4 سانتی متر
🔴سه تا پارامتر هست که برای فاصله آزاد میلگردها باید در نظر بگیریم. ۴ سانتی متر ، ۱.۵ برابر سایز میلگرد و ۱.۳۳ برابر قطر بزرگترین سنگدانه
📌چون اینجا فقط سایز میلگرد رو‌ داریم پس حداکثر بین ۱.۵ برابر سایز میلگرد( ۱.۵*۲=۳) که میشه ۳ سانتی متر و همینطور ۴ سانتی متر رو باید در نظر بگیریم که میشه ۴ سانتی متر
🔥پ.ن: این محدودیتها توی فول پک طراحی سازه برای ساخت مقاطع ستونها مورد بررسی قرار گرفتن

میلگردی که طول مهاریش 1 متر هست، طول وصله‌ش رو چند در  نظر بگیریم؟

✅ پاسخ صحیح: 130 سانتی متر
📌مطابق بندی که از مبحث نهم‌ برات میارم، طول وصله رو ۱.۳ برابر طول مهاری در نظر میگیریم
📣پس اگر یک متر طول مهاری باشه، طول وصله ۳۰ درصد باید بیشتر در نظر گرفته بشه. یعنی طول وصله میشه ۱۳۰ سانتی متر
✳️حواست باشه با توجه به نوع میلگرد و همچنین مقاومت فشاری بتن مقادیر طول مهاری و وصله متفاوت هست. پس از جدولی که اینجا برات گذاشتم نمیتونی همه جا استفاده کنی
🎯پ.ن: توی فول پک طراحی سازه مفصل به طول مهاری و طول وصله پرداختیم و روابط دقیق محاسبشون رو برات گفتم
🔥جشنواره ۵ تا ۷ اسفند رو از دست ندی (مخصوصا ۱۰۰ نفر اول😉)

یه ستون 50 در 50 داریم با میلگرد های از رده S400، کدوم وصله مکانیکی رو در فاصله 50 سانتی از بر ستون نمیتونیم استفاده کنیم؟

✅ پاسخ صحیح : وصله نوع 1
📌در‌ استفاده از وصله های مکانیکی باید بدونیم که دو نوع وصله نوع یک و نوع دو داریم
📣هر کدومشون محدودیتهای خودشون رو‌ دارن. ولی وصله مکانیکی نوع یک رو نمیشه در‌فاصله کمتر از دو برابر ارتفاع مقطع از بر ستون یا تیر انجام بدیم.
🎯واسه وصله مکانیکی نوع دو میتونیم برای رده های S400 و S420‌در هر کجای تیر و ستون وصله رو انجام بدیم
🔥جشنواره که یادت نرفته🔥۵ اسفند 🔥
🔴اگر وصله مکانیکی یک و دو نمیدونی چی هست، حتما این پست رو‌ببین👇👇👇
مشاهده پست

✅ پاسخ صحیح: قسمت ۱
✔️در متن ارائه‌شده از مبحث ۹ مقررات ملی ساختمان ایران، اشاره شده که در نواحی بحرانی دو انتهای تیر (به طولی معادل دو برابر ارتفاع مقطع تیر)، نیاز به استفاده از دورگیر مطابق ضوابط بند مربوطه وجود داره.
⭕️وجود خاموت‌های دورگیر در دو انتهای تیرها با قلاب ۱۳۵ درجه، به دلیل تمرکز نیروهای برشی و پیچشی بالا در این نواحی و نیاز به جلوگیری از شکست برشی ترد و تأمین شکل‌پذیری ضروریه. اما در سایر بخش‌های تیر که نیروهای برشی کمتر بوده و عمدتاً رفتار خمشی دارن، نیاز به خاموت‌های با خم ۱۳۵ درجه وجود نداره.
🔥5 اسفند رو فراموش نکن👌 🔥

انحراف ستون های بتنی از موقعیتشون در پلان ساختمان توی هر دهانه نهایتا چند میتونه باشه؟

✅ پاسخ صحیح: 12 میلیمتر
📌رواداری های قالب های ستون بتنی رو برات از جلد دوم آبا جدول ۹-۴ صفحه ۲۳۷ میارم

آرماتور گونه برای تیر های با چه ارتفاعی الزامیه؟

✅ پاسخ صحیح: تیر های با عمق بیشتر از 90 سانتی متر
📣براي تيرهاي نسبتا عميق، مقدار آرماتور بايد در نزديكي وجوه سطح قائم محل پيچش قرار بگيرد تا ترك خوردگي در جان كنترل شود. بدون وجود چنين آرماتورهاي كمكي، ممكن است عرض تركهاي جان بيش از عرض تركها در سطح آرماتور كششي خمشي شود.
✔️بندش رو هم از مبحث نهم (و آبا) برات میارم
⭕️پ.ن: توی فول پک طراحی سازه به این موارد هم میپردازیم
🔥🔥یادت نره 5 اسفند جشنواره ویژه تاوات هست که ساعات ابتداییش قراره تخفیف استثنایی داشته باشیم

کنترل ستون قوی تیر ضعیف در کدوم حالت شکل پذیری الزامیه؟

✅ پاسخ صحیح: شکل پذیری ویژه
🔔مطابق مبحث نهم فقط در شکل پذیری ویژه این الزام برای کنترل ضابطه ستون قوی تیر ضعیف وجود داره
ولی بهتره که در طراحی سازه با شکل پذیری متوسط هم طوری طراحی کنیم که تیرهای سازه مون از ستون ها قوی تر نشن
⭕️اما دلیلش چیه؟ چون ما تلاش میکنیم تا مفاصل پلاستیک ابتدا در تیرها شکل بگیره. وقتی تیرها خیلی قوی هستن، مفاصل بجای شکل گیری در تیرها ابتدا در ستون ها شکل میگیره
✔️من بند مبحث نهم رو هم برات آوردم:

اگر عمق بتن تیرمون 60 سانتی متر باشه باید در چند لایه ریخته بشه؟

✅ پاسخ صحیح: یک لایه
🔥مطابق بند جلد دوم آبا، باید هر ۵۰ سانتی متر در یک لایه بتن ریزی بشه. ولی اجازه داریم تا ۶۰ سانتی متر رو کلا در یک لایه بتن بریزیم.

هرچه بزرگای زلزله بیشتر باشه به این معنی هست که:

✅ پاسخ صحیح: دوره بازگشتش بیشتره
⭕️دوره بازگشت زلزله به معنای میانگین زمانی هست که انتظار میره یک زلزله با شدت مشخص یا بیشتر در یک منطقه خاص رخ بده.
✔️زلزله‌های کوچک‌تر بسیار متداول‌تر از زلزله‌های بزرگ هستن. یعنی اگر در یک منطقه تعداد زیادی زلزله با بزرگای ۴ رخ بده، تعداد زلزله‌های ۶ بسیار کمتر خواهد بود و تعداد زلزله‌های ۸ نادرتر هست.
🔔زلزله‌های بزرگ‌تر نیاز به آزاد شدن مقدار زیادی انرژی دارن، که این انرژی از طریق تنش‌های انباشته‌شده در پوسته زمین تأمین میشه. اما جمع شدن این مقدار انرژی به زمان زیادی نیاز داره. شکست‌های گسلی کوچک، تنش‌های محلی رو سریع‌تر آزاد میکنن و زلزله‌های کوچک‌تری رو ایجاد میکنن اما برای ایجاد یک زلزله بزرگ، باید مقدار زیادی تنش در طول زمان جمع بشه و در نهایت به‌صورت ناگهانی آزاد بشه. به همین دلیل، وقوع زلزله‌های بزرگ‌تر فاصله زمانی بیشتری نسبت به هم دارن.

توی سازه کدوم یکی از نیروهای زلزله بلا استثناء در نظر گرفته میشه؟

✅ پاسخ صحیح: نیروی افقی زلزله
🔥مولفه افقی نیروی زلزله در همه سازه ها باید در نظر گرفته بشه
📌ولی در سازه هایی که چهار مورد بند استاندارد ۲۸۰۰ رو در خصوص الزام مولفه قائم زلزله نداشته باشند نیازی به در نظر گرفتن بار قائم زلزله نیست
💡 یعنی سازه ای که در منطقه با لرزه خیزی خیلی زیاد نیست، و طره(کنسول) هم نداره و هم تیرهاش بار متمرکز قابل توجه نداره و دهانه تیر هم بیش از ۱۵ متر نیست، شامل مولفه قائم نمیشه
🔴پ.ن: ما توی فول پک طراحی سازه به تفصیل به معرفی این موارد و ساخت ترکیبات بار شامل مولفه های افقی و ‌قائم‌ پرداخیتم
🔔فراموش نکن ۵ اسفند جشنواره ویژه تخفیفی تاوات برای آموزش های طراحی سازه هست

دال بتنی سازه ای (در سازه فولادی با قاب خمشی) حداقل باید چقدر از وجه ستون فاصله داشته باشه ( با مصالح انعطاف پذیر)؟

✅پاسخ صحیح: 25 میلیمتر
🔴مطابق بند پ از مبحث دهم ۱۰-۳-۷-۱ در قابهای خمشی با دال بتنی سازه‌ای، در فاصله حداقل برابر ۲۵ میلی متر از طریق مصالح انعطاف پذیر (نظیر یونولیت) باید از اتصال دال بتنی به وجوه ستون اجتناب شود.
🔔این جزییات هم در فول پک‌ طراحی سازه با شرح ملاحظات اجرایی تیرها کامل گفته شده

حداقل ضخامت بتنی در قسمت فوقانی عرشه فولادی چند میتونه باشه؟

✅ پاسخ صحیح: 55 میلیمتر
🔴مطابق بند ۱۰-۲-۸-۳-۳ و تصویری که برات میارم باید حداقل ۵۵ میلی متر ضخامت دال بتنی در قسمت فوقانی عرشه فولادی باشه
📣این حداقل ضخامت، برای حفظ یکپارچگی، کاهش ترک خوردگی، تامین درگیری میلگردها، افزایش دوام و کنترل ارتعاشات در نظر گرفته شده
🔔توی فول‌پک طراحی سازه به این جزییات هم میپردازیم و طراحی کامل سازه فولادی بهمراه اتصالات سازه های فولادی و آموزش نرم افزارهای ایتبس و سیف رو هم میگیم

توی یه کارگاه ساختمونی رفتی و این پیچ رو بهت نشون میدن، چه نظری راجع به مشخصات پیچ داری؟

✅پاسخ صحیح: fu مقاومت نهایی پیچ 5 تن بر سانتی متر مربع هست
🔔محاسباتش رو برات بصورت جداگانه میارم
🔥این بخش هم در فول‌پک‌طراحی سازه در بخش مربوط به طراحی اتصالات سازه های فولادی با جزییات کامل گفته شده

این پرچم در بالای خط مرجع نشون دهنده چی در جوشکاریمون هست؟

✅پاسخ صحیح: جوش در محل
✔️این علامت نشان‌دهنده‌ی جوش گوشه (Fillet Weld) با پیکان زاویه‌دار است. با توجه به نماد در تصویر:

⭕️پیکان زاویه‌دار به محل جوش اشاره دارد.
📣پرچم کوچک در بالای خط مرجع نشان می‌دهد که این جوش باید در محل اجرا شود (Field Weld).
🔘خطی که از علامت پرچم به سمت جوش امتداد دارد نشان‌دهنده‌ی محل و اندازه جوش است.
👌در ادامه چند تا علامت جوش رو برات گذاشتم
🔔توی فول پک طراحی سازه در بخش آموزش طراحی اتصالات سازه های فولادی هم مفصل به جزییات جوش و طراحیش می پردازیم.

حداقل ضخامت شالوده های سطحی چنده؟

✅پاسخ صحیح: 30 سانتی متر
🔔مطابق بند ۹-۱۵-۳-۱-۲ از مبحث نهم مقررات ملی ساختمان، ضخامت حداقل شالوده های سطحی ۳۰۰ میلی متر هست

حداقل بعد مقطع ستون در شکل پذیری متوسط و ویژه چنده؟

✅پاسخ صحیح: 25 و 30 سانتی متر
🔔حداقل های مبحث نهم بستگی به چند تا مورد داره، ولی اینها حداقل های حتمی برای ستونهای بتنی هستن
👌در‌ ادامه بندهای مبحث نهم رو برای هر کدوم برات میارم

میزان مشارکت بار زنده در حین زلزله برای کاربری بیمارستان چنده؟

✅پاسخ صحیح: 20%
🔔مطابق با جدول استاندارد ۲۸۰۰ که برات قرارش میدم برای بیمارستان ها هم مثل کاربری مسکونی میزان مشارکت بار زنده ۲۰٪
هست
🔥توی فول پک‌ طراحی سازه بتنی و فولادی ، مفصل درباره بارهای زنده و نکات آیین نامه ایش و همینطور درباره مشارکت بارها و هیمنطور آیتم mass source در ایتبس صحبت کردیم

نمودار شماره 1 متعلق به کدام تیپ خاک می شود؟

✅ پاسخ صحیح: خاک تیپ 1
🔔 پارامتر B1 بیانگر ضریب شکل طیف طرح در طراحی لرزه‌ای هست. این ضریب مشخص می‌کنه که چطور شدت زلزله (بر اساس شتاب طرح) برای یک دوره تناوب مشخص در نوع خاک خاص تقویت یا تضعیف میشه.
خاک سفت، باعث کاهش پاسخ زلزله در تناوب‌های بلند میشه
💣چند نکته مهم :
✔️خاک‌های سفت میرایی کمتری دارند و انرژی لرزه‌ای را به‌خوبی از طریق لایه‌های خود منتقل می‌کنند. این امر در تناوب‌های کوتاه منجر به پاسخ‌های بزرگ‌تر می‌شود. در تناوب‌های کوتاه، بیشترین تأثیر را دارد و نمودار در این محدوده بالاست.
✔️در تناوب‌های میانی و بلند، تأثیر آن کاهش می‌یابد و نمودار در مقایسه با خاک‌های نرم‌تر پایین‌تر است.
✔️چون فرکانس طبیعی خاک‌های سفت زیاد است، این خاک‌ها نمی‌توانند موج‌های لرزه‌ای را در تناوب‌های بلند (مانند سازه‌های بلندمرتبه) به‌خوبی تقویت کنند. این نوع خاک کمترین پتانسیل تقویت موج‌های لرزه‌ای را در سازه‌های بلند دارد.
⭕️نمودار استاندارد 2800 رو بر اساس نوع خاکها برات میارم

طبقه نرم مربوط به کدوم نامنظمی میشه؟

✅ پاسخ صحیح: سختی جانبی
🔔نامنظمی سختی جانبی زمانی رخ میده که توزیع سختی در یک یا چند طبقه به‌طور قابل‌توجهی نسبت به طبقات دیگر تغییر کنه. این تغییر ممکه باعث تمرکز تغییرمکان‌ها (Drift) در طبقه‌ای خاص بشه و اون طبقه به عنوان یک طبقه نرم (Soft Story) عمل کنه
🔥پ.ن: توی فول پک طراحی سازه، نحوه کنترل طبقه نرم رو گفتیم
📣در ادامه بند مربوط به استاندارد ۲۸۰۰ درباره این نامنظمی رو برات میارم:

وقتی مرکز جرم و مرکز سختی از هم فاصله پیدا کنن کدوم نامنظمی پیش میاد؟

✅ پاسخ صحیح: نامنظمی پیچشی
🔔وقتی مرکز جرم (Center of Mass) و مرکز سختی (Center of Rigidity) از هم فاصله پیدا می‌کنند، نامنظمی پیچشی (Torsional Irregularity) در سازه رخ میده
🔥نیروهای جانبی مثل نیروهای زلزله ابتدا از طریق مرکز جرم به سازه وارد میشن.
• اما واکنش و مقاومت سازه در برابر این نیروها از طریق مرکز سختی تأمین میشه، چون مرکز سختی نقطه‌ای هست که مقاومت سازه در برابر تغییر شکل‌های جانبی (مثل برش یا خمش) در اون متمرکز فرض میشه
👌این لنگر به دلیل فاصله (بازوی اهرمی) بین مرکز جرم و مرکز سختی ایجاد میشه.
⭕️در ادامه بند استاندارد 2800 در مورد این نامنظمی رو برات میارم:

عموما دیوار برشی برای تحمل ... و دیوار حائل برای تحمل ... طراحی میشن

✅پاسخ صحیح: لنگر داخل صفحه - لنگر خارج از صفحه
✔️دیوار برشی برای مقاومت در برابر نیروهای جانبی در صفحه خود (مانند زلزله یا باد) طراحی می‌شود.
⭕️نیروهای جانبی باعث ایجاد لنگر داخل صفحه در دیوار می‌شوند.
📣نیروهای خارج از صفحه در دیوارهای برشی معمولاً نادیده گرفته می‌شوند، مگر در موارد خاص (مانند بارگذاری‌های غیرمعمول) چون نیروهای جانبی عمدتاً در راستای صفحه دیوار اعمال می‌شوند.
🔔دیوار حائل برای مقاومت در برابر فشار جانبی خاک (و فشار آب) طراحی می‌شود. این فشار خاک به صورت عمود بر صفحه دیوار وارد می‌شود و باعث ایجاد لنگر خارج از صفحه می‌شود.

میلگرد بالایی تیرچه در چه صورتی نقش میلگرد حرارتی رو بازی میکنه؟

✅ پاسخ صحیح: اگر در ضخامت بتن پوششی قرار بگیره
🔥مطابق نشریه ۵۴۳، در صورتی آرماتور بالایی تیرچه نقش آرماتور افت و حرارت (حرارت و جمع شدگی) رو بازی میکنه که در‌ضخامت دال بتنی سقف تیرچه بلوک بالاتر از سطح بلوکها قرار بگیره

یه شاخه 12 متری از میلگرد 18 که باید 24 کیلوگرم باشه نهایتا تا چند کیلوگرم میتونیم بپذیریم؟

✅ پاسخ صحیح: 22.8 کیلوگرم
🔥مطابق جدولی که از جلد دوم آبا برات میارم برای آرماتورهای ۱۴ تا ۲۲، حداکثر ۵ درصد وزن آرماتور میتونه کمتر یا بیشتر از حد استانداردش باشه
🔔 ۲۴ ضرب در ۰.۰۵ میشه ۱.۲ کیلوگرم . یعنی وزن آرماتور ۱۸ میتونه بین ۲۲.۸ تا ۲۵.۲ کیلوگرم‌باشه

کدوم آرماتور میتونه آجدار نباشه؟

✅ پاسخ صحیح: آرماتور دورپیچ ستون
🔥تنها آرماتورهایی که میتونن ساده باشن یعنی آج نداشته باشن ، آرماتورهای دورپیچ هستن
📗مطابق بند ۹-۴-۸-۱ از مبحث نهم کلیه آرماتورهای طولی و عرضی در سازه های بتن آرمه باید آجدار باشند. استفاده از آرماتورهای ساده فقط در دورپیچ مجاز است.
🔔یه پست هم قبلا از نکات میلگردهای حرارتی گذاشتیم که پیشنهاد میکنم دوباره ببینیش(بند دیگه ای از آجدار بودن این میلگردها رو‌ هم اونجا آوردم):

مشاهده ویدیو

طول مستقیم بعد از خم قلاب 90 درجه برای سنجاقی با سایز 10 چند سانتی متره؟

✅ پاسخ صحیح: 7.5 سانتی متر
📣سنجاقی ها یا میلگرد دوخت، در یک انتها قلاب لرزه ای دارن و‌در انتهای دیگه شون قلاب میتونه با خم ۹۰ درجه باشه
🔔قلاب ۹۰ درجه باید با طول مستقیم بعد از خم حداکثر بین موارد 6db و ۷۵ میلی متر باشه. ( db قطر میلگردهست)
👌پس اگر قطر میلگرد ۱۰ باشه، حداکثر 60 میلی متر و ۷۵ میلی متر طول مستقیم خم میشه
📗جدول 9-21-2 از مبحث نهم:

برای دورگیر با سایز 10 طول مستقیم قلاب لرزه ای بعد از خم چند سانتی متره؟

✅ پاسخ صحیح: 7.5 سانتی متر
🔔مطابق تعریف مبحث نهم، قلاب لرزه ای، قلاب با خم ۱۳۵ درجه و کمتر هست با طول مستقیم بعد از خم حداقل ۶ برابر قطر میلگرد یا ۷۵ میلی متر
👌بنابر این حداکثر مقدار بین ۶*۱۰=۶۰ میلی متر و ۷۵ میلی متر میشه ۷۵ میلی متر
🔴توی تعاریف اصطلاحات فصل دوم مبحث 9، قلاب لرزه ای اومده که برات میارمش

قلاب با خم ۱۳۵ درجه و یا بیشتر بر روی خاموت ها، دورگیرها و یا سنجاقی‌ها، با طول مستقیم بعد از خم حداقل ۶ برابر قطر و یا ۷۵ میلی متر. قلاب‌های متعلق به دورگیرهای دایره‌ای می‌توانند خم ۹۰ درجه یا بیشتر داشته باشند. قلاب‌های لرزه‌ای باید آرماتورهای طولی را در بر گیرند و طول مستقیم آنها رو به داخل باشد .

در چه صورتی مجری میتونه قراردادش رو با اخطار کتبی 15 روزه قبلی فسخ کنه؟

✅ گزینه صحیح: عدم حضور ناظر در کارگاه بیش از 15 روز متوالی
🔥مطابق ماده ۲۴ از مبحث دوم مقررات ملی ساختمان، تحت شرایطی مجری میتونه با اخطار کتبی ۱۵ روزه قبلی، اجرای ساختمان رو فسخ کنه
🔔موارد دیگه ای هم در این بند اومده که همش رو برات از مبحث دوم میارم👇

به کار گرفتن افراد کمتر از چه سنی در کارگاه های ساختمانی ممنوعه؟

✅ پاسخ صحیح: 15 سال
🔔مطابق ماده ۷۹ قانون کار، به کار گماردن افراد کمتر از ۱۵ سال تمام ممنوع هست
👌حواستون باشه که در مواجهه با این موارد تمهیدات درست بعنوان ناظر یا مجری رو در نظر بگیرین

مقاومت فشاری مشخصه بتن مقاومتی هست که از نظر آماری مقاومت چند درصد از نمونه های بتن از اون کمتر هستن؟

✅ گزینه صحیح: 10 درصد
🔔مطابق این بند آبا که برات آوردم، حدود ۱۰ درصد نمونه ها میتونن مقاومت کمتری نسبت به مقاومت مشخصه فشاری بتن داشته باشن

زلزله ای با بزرگای 8 چند برابر نسبت به زلرله ای با بزرگای 6 انرژی آزاد میکنه؟

✅ پاسخ صحیح: 1000 برابر
📣رابطه لگاریتمی که انرژی آزاد شده توسط زلزله را به بزرگی زلزله ارتباط می‌دهد، یک رابطه تجربی است که نشان می‌دهد با افزایش بزرگی زلزله، انرژی آزاد شده به‌طور نمایی افزایش می‌یابد
🔴با افزایش یک واحد در بزرگی زلزله، انرژی آزاد شده حدود ۳۲ برابر می‌شود
🔔انرژی آزاد شده در زلزله با بزرگی ۸، دقیقاً ۱۰۰۰ برابر بیشتر از زلزله با بزرگی ۶ است

حداقل فاصله بین آرماتور های طولی ستون (شکل پذیری متوسط) برای سایز 20 چنده؟

✅ پاسخ صحیح: 4 سانتی متر
🔔حداقل فاصله بین این مقادیر هست:
۴ سانتی متر
۱.۵ برابر سایز ۲۰ که میشه ۳ سانتی متر
۱.۳۳ برابر قطر بزرگترین سنگدانه که بهمون نداده در این سوال

حداکثر زمان مجاز برای انتقال، بتن ریزی و تراکم بتن در دمای 10 درجه چند ساعته؟

✅ پاسخ صحیح: دوساعت پس از ساخت بتن
📣برای دمای کمتر از ۲۵ درجه، ۲ ساعت پس از ساخت فرصت داریم
🔔در دمای بیشتر از ۲۵ درجه، ۱.۵ ساعت
🔴توی کارگاه باید این رو‌ چک کنی
📗این بند مطابق آبا [جلد دوم] هست

توی هوای سرد کدوم افزودنی رو استفاده می کنیم؟

✅ پاسخ صحیح: زودگیر کننده ها
📣زودگيركننده ها بر اساس عملكرد و كاربردشان به چهار گروه اصلي تقسيم ميشوند:
1- تسريع كننده گيرش
2- زودسخت كننده
3- زودگيركننده بتن پاششي
4- آني گيركننده
🔴توصيه مي شود اين مواد ابتدا به آب مخلوط اضافه شده و سپس با ديگر اجزاء مخلوط تركيب شوند
🔔نکته مهم در مواد زودگيركننده اینه که نقطه انجماد آب داخل بتن را به ميزان چشمگيري كاهش نميدهند و لذا اطلاق نام «ضديخ» بر آن ها نادرست است.
🔥زودگيركننده ها سرعت و مقدار آب انداختگي بتن را كاهش می دهند

حداکثر مقدار مواد افزودنی شیمیایی (مثل روان کننده) در بتن چند درصده؟

✅پاسخ صحیح: 5 درصد وزن سیمان
📣معمولا مقدار مصرف مواد افزودنی شیمیایی بر حسب مورد از چند صدم درصد وزن سیمانی تا حداکثر ۵ درصد وزن مواد سیمانی هست
🔔توجه کن که از هر ماده ای که استفاده میکنی، دارای کاتالوگی هست که روش درصد مناسب برای استفاده رو‌ نوشته و‌ از اون درصد نباید بیشتر استفاده بشه وگرنه اثرات بدی روی بتن میذاره
📗بند آبا از جلد دومش رو برات میارم که در مورد حداکثر نسبت گفته شده هست

کدوم یکی از بارهای زنده پارکینگ و بالکن در کاربری مسکونی قابل کاهش هستن؟

✅ پاسخ صحیح: پارکینگ غیرقابل کاهش و بالکن قابل کاهش
🔔بار زنده محل عبور یا پارک خودروهای سواری شامل کاهش بار زنده نیست
📣از طرفی کاهش بارهای زنده بیش از ۵۰۰ کیلوگرم بر متر مربع(۵ کیلونیوتن) مجاز نیست
🔴این در حالیه که بار بالکن، ۱.۵ برابر بار زنده اتاق مجاورش هست که نمیتونه بیشتر از ۵۰۰ کیلوگرم بر متر مربع در نظر گرفته بشه. پس میشه کاهشش داد

در کدوم سازه باید تحلیل دینامیکی طیفی انجام بشه و تحلیل استاتیکی کافی نیست؟

✅ پاسخ صحیح: سازه 6 طبقه با نامنظمی زیاد پیچشی
🔔مطابق استاندارد ۲۸۰۰، روش‌ استاتیکی معادل رو‌میشه در ساختمونهای تا سه طبقه و کوتاهتر بدون در نظر داشتن نامنظمی
هاشون در نظر گرفت
📣ولی در صورتی که تعداد طبقات بیشتر باشه باید دید که شامل نامنظمی هایی مثل زیاد و شدید پیچشی، و همینطور جرمی، نرم و خیلی نرم نباشن
🔴توی‌ سوال ما سازه ۶ طبقه شامل نامنظمی زیاد پیچشی بود. پس نمیشه به تنهایی از روش تحلیل استاتیکی معادل براش استفاده کنیم

آرماتور ها باید قبل از جایگذاری در محل در حالت سرد خم بشن

✅ پاسخ صحیح: مگر روش دیگه ای دستگاه نظارت یا مهندس مشاور ارائه بده
🔔درسته که آرماتورها باید قبل از جاگذاری در محل، در حالت سرد خم بشن، منتها آیین نامه دست دستگاه نظارت و مشاور رو ‌برای اجرا به روش دیگه ای که به قضاوت مهندسی شون مورد تاییده باز گذاشته
📗بند جلد دوم آبا رو‌ هم‌ برات میارم

برای بریدن آرماتور ها استفاده از دستگاه هوابرش ...

✅ پاسخ صحیح: نیاز به تایید دستگاه نظارت داره
🔴آرماتورها باید با وسایل مکانیکی بریده بشن
📣روش های برش کاری حرارتی، مثل برش اکسی استیلن یا هوابرش میتونن کیفیت برخی میلگردها رو‌ در نزدیکی محل برش کاهش بدن
🔔در صورت استفاده از برش کاری حرارتی، ۵ سانتی متر از این طول نزدیک به محل برش، نباید در محاسبه همپوشانی در نظر گرفته بشه
📗بند جلد دوم آبا رو‌ هم‌ برات میارم

اگر رویه آرماتور ها دارای خوردگی از نوع حفره ای باشه چیکار کنیم؟

✅‌پاسخ صحیح: کلا از بکاربردنش اجتناب میکنیم
🔔اینجا دیگه خط پایانه😉
📗بند ۴-۳-۱-۵ آبا جلد دوم

اگر رویه آرماتور دارای زنگ زدگی یکنواخت و با ضخامت زیاد و پوسته شدن باشه، کدوم روش برای زنگ زدایی مجازه؟

پاسخ صحیح: ماسه پاشی
🔔اگرضخامت زیاد نبود و‌ پوسته شدن اتفاق نمیفتاد روش های برس زنی و فرچه کشی مجاز بود ولی در این حالت مجاز
نیست
📣در این حالت، باید کاهش قطر آرماتور بعد از زنگ زدایی مورد توجه قرار بگیره
📗بند ۴-۳–۱-۴ آبا جلد دوم

بتن ریزی در چه هوایی شامل تمهیدات "بتن ریزی در هوای گرم"مطابق آبا میشه؟

✅پاسخ صحیح: بیشتر از ۳۵ درجه
🔔معمولا دمای بتن تولید شده در‌کارگاه حدود ۲ درجه سلسیوس بیشتر از دمای محیط هست، و بهمین خاطر دمای محیط بالاتر از ۳۰ درجه ، احتمال قرارگیری در شرایط بتن ریزی در هوای گرم رو بوجود میاره

بتن ریزی در چه هوایی شامل تمهیدات "بتن ریزی در هوای سرد"مطابق آبا میشه؟

✅ پاسخ صحیح: کمتر از ۵ درجه سلسیوس
🔔دمای یخ زدگی بتن حدود ۱- تا ۲- درجه سلسیوس در فشار یک اتمسفر (سطح دریا) هست که به نسبت آب به مواد سیمانی و موارد افزودنی بستگی داره
📣وقتي بتن در معرض دماي حدود 5 درجه سلسیوس يا كمتر قرار ميگيره، واكنشهاي مرتبط با گيرش و سخت شدن بتن در حد قابل توجهي كند ميشه
🔴این محتوای آموزشی مربوط به هوای سرد رو هم ببین حتما:

شرایط بتن ریزی در هوای سرد

آرماتور های فولادی شامل کدوم میشه؟

✅ پاسخ صحیح: میلگردها و سیم ها
📣مطابق بند ۹-۱-۴-۲ آرماتورهای فولادی شامل میلگردها و سیم ها میشن
🔔پس حواست باشه که آرماتور واژه ای کلی تر نسبت به میلگرد هست👌

واسه  یه پروژه یک طبقه، حداقل بتنی که میشه سفارش داد چنده؟

✅ پاسخ صحیح: ۲۰ مگاپاسکال
🔥مطابق بند ۹-۱-۴-۱ مقاومت فشاری حداقل برای بتن های معمولی باید ۲۰ مگاپاسکال در نظر گرفته بشه
👌پس فرقی نمیکنه ساختمان یک طبقه یا بیست طبقه باشه
🔔البته در بند دیگه ای از مبحث نهم اشاره شده که برای سازه های با شکل پذیری ویژه باید حداقل ۲۵ مگاپاسکال رو لحاظ کنیم

کاهش مقطع در اتصال RBS برای چیه؟

پاسخ صحیح: تشکیل مفصل پلاستیک در این ناحیه
📣هدف اصلی از کاهش مقطع در اتصال RBS، اطمینان از تشکیل مفصل پلاستیک در ناحیه‌ای دورتر از ستون است.
✔️با کاهش ظرفیت خمشی مقطع در این ناحیه، تمرکز تغییرشکل‌ها به جای ستون، در تیر ایجاد می‌شود که رفتار لرزه‌ای سازه را بهبود می‌بخشد.
✅ستون‌ها نقش مهمی در پایداری سازه دارند. اگر مفصل پلاستیک در نزدیکی اتصال تیر به ستون ایجاد شود، ستون دچار آسیب جدی می‌شود.
⭕️کاهش مقطع باعث می‌شود که تیر در ناحیه RBS شکل‌پذیری بیشتری از خود نشان دهد و انرژی زلزله را به خوبی مستهلک کند.
💣پ.ن: در فول پک طراحی سازه، در طراحی اتصالات، مفصل به طراحی این اتصال پرداختیم و جزییات کاملش رو گفتیم.
🔔برای اطلاع از جزییات فول پک طراحی سازه تاوات، روی این لینک کلیک کن:

فول پک طراحی سازه تاوات

این آزمایش برای سنجش کدوم مقاومت بتنه؟

✅ پاسخ صحیح: مقاومت کششی
📣تست برزیلی یا Splitting tensile strength test of concrete یکی از رایج ترین آزمایش ها برای تعیین مقاومت کششی بتن هست
🔔این آزمایش به خاطر ساده بودن، هزینه کم، و دقت نسبی در ارزیابی مقاومت کششی بتن استفاده میشه
🔥این روش در دهه ۱۹۴۰ توسط محققان برزیلی پیشنهاد شد که فهمیدن برای ایجاد تنش کششی در نمونه میشه از نیروی محوری استفاده کرد و بهمین خاطر از همون زمان، نام این آزمایش به Brizilian Test شناخته شد
💥توی این پست اینستاگرامی مون بیشتر در مورد مقایسه مقاومت کششی و فشاری بتن صحبت کردیم. حتما ببینین دوباره:
مقاومت کششی و فشاری بتن

دوره بازگشت زلزله طرح چند ساله است؟

✅پاسخ صحیح: ۴۷۵ سال
📣دوره بازگشت زلزله واسه زلزله های بزرگ، مثل زلزله طرح چیزی حدود ۴۷۵ سال تخمین زده میشه
🔔یعنی اگر عمر مفید ساختمان ۵۰ سال باشه، احتمال اینکه سازه مون همچین زلزله ای رو در عمر مفید خودش تجربه کنه ۱۰٪ هست

کدوم تیپ خاک طرح سازه ای بهینه تری بهمون میده؟

✅پاسخ صحیح: خاک تیپ I هست
🔔در خاک تیپ I، زمان تناوب طبیعی خاک کوتاه‌تر هست و انرژی زلزله کمتر تقویت می‌شه. بنابراین نیروهای وارد بر سازه کمتر خواهند بود و نیاز به طراحی مقاوم‌تر (و پرهزینه‌تر) کاهش پیدا میکنه
📣وقتی تیپ خاک کمتر میشه، از روابط استاندارد ۲۸۰۰، ضریب زلزله هم کمتر میشه
🔴خاک تیپ I معمولاً سخت‌تر و متراکم‌تر از خاک تیپ ۲ هست. این مقاومت بالا باعث کاهش نشست‌ها و تغییرشکل‌های زیاد می‌شه، که در نتیجه نیاز به تقویت اضافی در فونداسیون و سایر بخش‌های سازه کمتر خواهد بود

پوشش بتنی(کاور) برای بتنی که دائم در تماس با خاک هست چنده؟

✅پاسخ صحیح: پوشش بتنی برابر ۷.۵ سانتی متر
🔥پوشش روی‌میلگردها برای حالتی که بتن در تماس دائم با خاک باشه، باید برابر ۷.۵ سانتی متر در نظر گرفته بشه

استفاده از آرماتور ساده توی کدوم مجازه؟

✅پاسخ صحیح: دورپیچ
🔔مطابق بند ۹-۴-۸-۱ مبحث نهم فقط در دورپیچ ها مجازیم از آرماتورهای ساده استفاده کنیم
🔥در کلیه آرماتورهای طولی و‌عرضی باید از آرماتور آجدار استفاده بشه

استفاده از کدوم یکی از سیستم های سازه ای زیر برای ساخت بیمارستان مجازه؟

• قاب خمشی بتنی ویژه

• قاب خمشی بتنی ویژه+ دیوار برشی ویژه

✅پاسخ صحیح: فقط سیستم دوگانه (قاب خمشی ویژه بتنی + دیوار ‌برشی ‌ویژه)
👌برای پاسخ به این سوال دو بند ارو‌باید بهت نشون بدم
📣اولینش بند استاندارد ۲۸۰۰ هست که گفته برای ساخت ساختمانهای با اهمیت خیلی زیاد و در مناطق با لرزه خیزی خیلی زیاد فقط باید از سیستمهایی که عنوان ویژه دارن استفاده بشه
🔥اما اخیرا یه بخشنامه ای تحت عنوان « ضوابط بناهای درمانی بیمارستانی» از طرف سازمان برنامه بودجه ابلاغ شده که در صفحه سوم گفته که استفاده از قاب خمشی به تنهایی برای بناهای درمانی مجاز نیست
🔗این بخشنامه رو میتونی از لینک زیر دانلود کنی👇
دانلود بخشنامه
🔗یا توی گروه تلگراممون به آیدی زیر میتونی علاوه بر اینکه این بخشنامه رو دانلود کنی اخبار نظام مهندسی رو هم دنبال کنی👇
کانال مهندسان عمران تاوات

احداث ساختمون با کدوم نامنظمی در شهر تهران مجاز نیست؟

✅پاسخ صحیح: طبقه خیلی ضعیف
🔔مطابق بند ۳-۷-۱ از استاندارد ۲۸۰۰ احداث ساختمان با نامنظمی «طبقه خیلی ضعیف» در‌مناطق با خطر نسبی متوسط و بالاتر مجاز نیست . در مناطق با خطر نسبی کم، ازتفاع آنها نمی تواند بیش از سه طبقه و یا ۱۰ متر باشد.
✔️در فول ‌پک‌ طراحی سازه، راجع به جریمه های هر کدوم از نامنظمی ها مفصل صحبت کردیم

برای تولید بتن سازه ای مخلوط کردن بتن به صورت دستی...

✅ پاسخ صحیح: مجاز نیست
🔔مطابق آبا، به منظور بدست آوردن بتنی همگن، لازمه مصالح مطابق نسبتهای مخلوط، در مخلوط کن با عملکردی مناسب و در مدت زمان اختلاط لازم، همگن بشه.
🔴برای بتن سازه ای اختلاط بصورت دستی مجاز نیست

حداکثر زمان مجاز برای عملیات بتن ریزی (انتقال، بتن ریزی و تراکم) در دمای کمتر از 25 درجه چند ساعت پس از ساخت بتنه؟

✅ پاسخ صحیح: ۲ ساعت پس از ساخت بتن هست
🔔توجه کن این مدت زمان هم شامل انتقال هست، هم بتن ریزی و هم زمان تراکم (ویبره زدن)

اتصال RBS در کدوم شکل پذیری میتونه استفاده بشه؟

✅ پاسخ صحیح: هر دو شکل پذیری متوسط و ویژه
🔔از بین اتصالات از پیش تایید شده، فقط اتصال WFP (اتصال جوشی به کمک ورق های روسری و زیرسری) رو‌ نمیشه در شکل پذیری ویژه استفاده کرد
🔴توی فول پک طراحی سازه هر کدوم از این اتصالات جداگانه بررسی شدن

انتظار داریم در اتصال RBS، مفصل پلاستیک کجا اتفاق بیفته؟

✅ پاسخ صحیح: نقطه ۲ درسته
🔴اتصال RBS مخفف Reduced Beam Section هست
🔔ظرفیت خمشی تیر به‌صورت موضعی و عمدی در نزدیکی محل اتصال به ستون کاهش پیدا میکنه. این کاهش معمولاً با برش قوسی ‌شکل بال‌های تیر انجام می‌شه. هدف اصلی این روش، انتقال محل تشکیل مفصل پلاستیک از ناحیه اتصال تیر به ستون به داخل تیر هست، تا از تمرکز تنش و احتمال شکست در محل اتصال و جوش‌هاش جلوگیری کنه
📣توی فول پک طراحی سازه، نحوه طراحی کامل این اتصال رو گفتیم و بندهای آیین نامه ای از مبحث دهم و AISC درباره ش رو‌ مفصل تشریح کردیم

علامت مشخصه میلگرد های آجدار تولیدی در هر چند شاخه میلگرد الزامیه؟

✅پاسخ صحیح: در تمام شاخه ها الزامیه
🔴بر روی تمامی شاخه های میلگردهای آجدار تولیدی باید علامت مشخصه با فواصل حداکثر ۲ متر حک شود تا از روی آن نام کارخانه سازنده و نوع میلگرد معلوم شود
(مبحث پنجم: بند ۵-۱۹-۶-۱۱)

هر بسته میلگرد باید دارای حداقل دو پلاک فلزی باشه. کدوم مشخصه باید حتما توی این پلاک ها درج بشه؟

✅ پاسخ صحیح: وزن بسته
🔔هر بسته میلگرد باید دارای دو پلاک فلزی باشه که این موارد توش حک شده باشه:
✔️شماره بسته
✔️نوع میگلرد (س ۲۴۰، آج ۳۴۰، …)
✔️نمره میلگرد
✔️وزن بسته
✔️شماره ذوب
✔️نشانه تاییدیه کنترل کیفیت از کارخانه سازنده
✔️نام یا نشانه تجاری کارخانه سازنده
✔️علامت و شماره استاندارد ملی ایران
(مبحث پنجم- بند ۵-۱۹-۶-۱۲)

تا چه قطری از میلگرد های طولی ستون مجاز به استفاده از تنگ های با قطر 10 هستیم؟

✅پاسخ صحیح: تا قطر ۳۲ میلی متر
📣مطابق بند آیین نامه بیشتر از قطر ۳۴ میلی متر باید از حداقل قطر ۱۲ میلی متر استفاده بشه

حداکثر فاصله آرماتور های حرارت و جمع شدگی (با دال 5 سانتی متر) چقدره؟

✅ پاسخ: ۲۵ سانتی متر صحیحه
🔔متن آیین نامه اینه:
پنج برابر ضخامت دال و یا ۳۵۰ میلی متر
🔴با توجه به صخامت دال برابر ۵۰ میلی متر، پنج برابر ضخامتش میشه ۲۵۰ میلی متر
بین ۲۵۰ و‌۳۵۰ کمترین مقدار ۲۵۰ میلی متر هست

اگر بار زنده اتاق مجاور بالکن 200 باشه، بار زنده بالکن چنده؟

✅ پاسخ صحیح: ۳۰۰
🔔مطابق جدول ۶-۵-۱ مبحث ششم، بار زنده بالکن باید ۱.۵ برابر بار زنده اتاق متصل بهش در نظر گرفته بشه
📣فقط یه استثناء داره، و اون وقتی هست که این ۱.۵ برابر بار زنده، بیشتر از ۵۰۰ کیلوگرم بر‌متر مربع بشه . در این مواقع مقدار ۵۰۰ کیلوگرم بر‌مترمربع مبنا قرار میگیره
🔴پ.ن: توی‌فول ‌پک طراحی سازه، کامل به بارهای زنده میپردازیم و این جزییات رو مفصل میگیم

واسه طراحی سازه، وزن اتاقک و تجهیزات و بار زنده مسافرین باید در چه ضریبی ضرب بشه؟

✅ پاسخ صحیح: ضریب ۲
📣در محاسبه بارهای مربوط به آسانسور، باید ضریب ۲ رو در نظر بگیریم
👌البته یه استثناء هم داره، اینکه سازنده آسانسور، ضریب دیگه ای رو ارائه کرده باشه
🔴پ.ن: توی فول پک‌ طراحی سازه، مفصل به آسانسورها و بارهاش پرداختیم

فاصله این دورگیر های قرار گرفته در چشمه اتصال حداقل چنده؟

پاسخ صحیح: ۱۰سانتی متر
مطابق مبحث نهم، فواصل این دورگیرها در چشمه اتصال باید برابر فواصل دورگیرها در ناحیه بحرانی ستون باشه
چشمه اتصال مثل ناحیه بحرانی ستون، منطقه ای با تنش بالاست. فواصل یکسان، رفتار یکپارچه و یکنواختتری رو فراهم میکنه.
توی زلزله ها، یکی از مهمترین چالش های سازه ها و‌ محل تخریبشون در ناحیه چشمه اتصال هست، که تقویت این ناحیه میتونه از شکست ترد و ناگهانی به حالت شکل پذیر و قابل پیش بینی تبدیلش کنه

وصله پوششی برای میلگرد های کششی با چه قطری مجازه؟

✅ پاسخ صحیح: قطر کمتر یا مساوی ۳۴ میلی متر
🔔دلیلش اینه که در سایزهای بزرگتر از این، وصله های پوششی کارایی شون رو از دست میدن. انتقال تنش بخوبی بین میلگردها انجام نمیشه
🔴احتمال ترک خوردگی بتن در اطراف میلگردها افزایش پیدا میکنه
👌احتمال افزایش لغزش میلگردها هم وجود داره
✔️برای همچین میلگردهایی که سایزشون بزرگتر‌میشه، وصله های جوشی و‌ مکانیکی توصیه میشه

اگر نقشه های راه پله براساس دستک های بتنی باشه میشه توی اجرا به صورت گیردار اجراش کنیم؟

✅پاسخ صحیح: خیر
📣وقتی داریم از دستک های بتنی بهمراه بالشتکهای فلزی استفاده میکنیم جداسازی راه پله از سازه اصلی ممکن میشه و دیگه نمیشه توی اجرا اتصال گیردار رو انجام داد
📢اگر بخوایم نقشه ها رو تغییر بدیم حتما باید طراح سازه، دوباره مدلسازی رو انجام بده. باید یکبار بدون لحاظ کردن دستگاه پله، مدلسازی انجام بشه و بار دیگه، اثرات سختی دستگاه پله کاملا لحاظ بشه
🔥در فول پک طراحی سازه، ما نحوه مدلسازی دقیق اثرات سختی راه پله رو کامل گفتیم
✔️راستی میدونستی جمعه این هفته بلک فرایدی داریم با ۴۰٪ تخفیف برای فول پک‌طراحی سازه😍
🔗اینم لینک توضیحات بیشتر این سوال:

ویدیوی آموزشی مرتبط با این سوال

میلگرد های ستون اگر توی طبقه آخر خم بشن

✅پاسخ صحیح: هم میتونن به داخل هسته ستون خم بشن و هم به سمت تیرها میتونن خم بشن
🔔مطابق مبحث نهم مقررات ملی، بند ۹-۱۶-۳-۳-۲ جهت برگشت قلاب میلگردهای طولی ستون منتهی به قلاب استاندارد ، باید به سمت میانی عمق تیر یا ستون باشه
🔗 لینک ویدئوش رو هم برات میذارم :

ویدیوی آموزشی مرتبط با این سوال

ترکیب بار های Notional (بار جانبی فرضی) در طراحی کدوم سازه باید لحاظ بشه؟

✅ پاسخ صحیح: سازه فولادی
🔔مبحث دهم، بهمون میگه که در روش تحلیل مستقیم ، آثار نواقص هندسی اولیه مثل کجی و ناشاقولی اعضا رو باید از طریق مدل کردن این نواقص لحاظ کنیم
📣اما بجای اینکار میتونیم خیلی راحتتر، با در نظر گرفتن بار جانبی فرضی در طبقات ساختمان ، این نواقص اولیه رو در مدلسازی اعمال کنیم
✅در فول پک آموزش طراحی سازه، مفصل به ساخت بارهای Notional پرداختیم

کدوم یکی از بار های زیر رو میشه در طراحی سازه کاهش داد؟

✅پاسخ صحیح: بارهای زنده کمتر از ۵۰۰ کیلوگرم بر متر مربع
📣در خیلی از ساختمونها، احتمال اینکه تمام طبقات، بصورت همزمان تحت بار زنده کامل قرار بگیرن، کم هست
🔔بهمین خاطر در آیین نامه های بارگزاری، بخشی تحت عنوان کاهش بار زنده وجود داره. توی مبحث ششم، بخش ۶-۵-۵ هم چنین بندی داریم
⚠️بارهای سنگین بیش از ۵۰۰کیلوگرم بر متر مربع و بارهای زنده محل عبور خودروهای سواری رو نمیشه کاهش داد
✅توی فول پک آموزش طراحی سازه، بندهای دیگه مرتبط با این موضوع و مخصوصا در نظر گرفتن ترکیب بار رو مفصل توضیح دادیم

اگر کاور بتن رو زیاد کنیم؟

✅گزینه صحیح: ظرفیت خمشی رو کم میکنه
🔔وقتی کاور زیاد بشه، ظرفیت در برابر آتش سوزی رو زیاد میکنه ولی چون بازوی لنکر مقاوم رو کم میکنه، موجب کاهش ظرفیت خمشی مقطع میشه
🔗لینک ویدئوی آموزشیش رو هم برات میذارم که اگر خواستی بیشتر بدونی ازش

حداقل تعداد نمونه برداری برای ۱۰ تا ستون ۳ متری چند تاست؟(تراک میکسر ها :با ظرفیت ۷ مترمکعب)

✅پاسخ صحیح: یک نمونه
📣مطابق مبحث نهم و همینطور آبا، برای یک مترمکعب حجم هر پیمانه بتن در پای کار (ظرفیت تراک‌میکسر) قرار هست به ازای هر ۵۰ متر طول ستون باید یک نمونه برداشته بشه
🔔چون ظرفیت ۷ مترمکعب عنوان شده، میتونیم عدد ۵۰ رو در ضریب ۷ ضرب کنیم که چون آیین نامه گفته نهایتا میتونیم تا ۲ برابر ضریب رو در نظر بگیریم، پس تا ۱۰۰ متر طول ستون فقط یک نمونه کافیه
👌بندش رو برات میذارم

🔗اگر دوست داشتی ویدئوی آموزشیش رو هم ببینی بزن روی لینک زیر:

در صورت عدم تعبیه ورق های پیوستگی در جان ستون، ورق های مضاعف باید حداقل چقدر ادامه پیدا کنن؟

✅پاسخ صحیح : 15cm در بالا و پایین ناحیه چشمه اتصال
📣از ورق مضاعف جان استفاده میشه تا مقاومت برشی و سختی چشمه اتصال رو افزایش بدیم
🔘ورق مضاعف جان به کاهش احتمال کمانش موضعی کمک می‌کنه و پایداری موضعی عضو رو بهبود میده
✔️اگر ضخامت جان برای تحمل نیروهای وارده کافی نباشه، ورق مضاعف جان این ضعف رو جبران می‌کنه
⭕️اگه ورق‌های پیوستگی در چشمه اتصال نداشته باشیم، طبق آیین‌نامه باید ورق‌های مضاعف (تقویتی) رو حداقل 15 سانتیمتر بالاتر و پایین‌تر از ناحیه چشمه اتصال ادامه بدیم. این کار برای تضمین عملکرد صحیح ستون و توزیع نیروها الزامیه

دلیل اصلی استفاده از ورق پیوستگی چیه؟

کدوم حالت میتونه مستعد نامنظمی هندسی در پلان باشه؟

🔔 گزینه صحیح: هیچ کدوم
✅در مواردی که پس رفتگی همزمان در دو جهت در یکی از گوشه های ساختمان بیشتر از ۲۰ درصد طول پلان در آن جهت باشد، نامنظمی هندسی داریم
📣در حالتی که سازه طره داره، بعنوان پیش آمدگی تلقی نمیشه، ملاک اعضای باربر جانبی هست
📢در حالت دوم هم چون یک‌ تیر داریم منجر به یکپارچه شدن سازه میشه و اون بازشو تاثیری در نامنظمی هندسی نمیذاره. ممکنه شامل انواع دیگه نامنظمی بشه ولی شامل نامنظمی هندسی در پلان نمیشه.

نامنظمی جرمی شامل کدوم طبقات نمیشه؟

🔔 گزینه صحیح: طبقات بام و خرپشته
🚦مطابق استاندارد ۲۸۰۰، بند ۱-۷-۲-ب ، در مورادی که جرم هر طبقه بیشتر از ۵۰ درصد با جرم های طبقات مجاور تفاوت داشته باشد، شامل نامنظمی جرمی (نوعی نامنظمی در ارتفاع) می شود
👌مطابق این بندطبقات بام و خرپشته شامل این تعریف نمیشن
✅این بند مطابق بند آیین نامه ASCE آمریکاست
📣در فول‌ پک طراحی سازه، بطور‌مفصل به این نامنظمی ها و تاثیراتش پرداختیم

حداکثر فاصله اولین دورگیر تیر از بر ستون چند سانتی متره؟

🔔این ضابطه ۵ سانتی متر هم در شکل پذیری متوسط و هم شکل پذیری ویژه در مبحث ۹ اومده
📣این فاصله باعث می‌شه که توزیع نیروهای برشی به‌درستی انجام بشه و از تمرکز تنش در یک نقطه خاص جلوگیری میکنه
📢ضمن اینکه از تغییر شکل جانبی و جلوگیری از ناپایداری موضعی در نزدیکی تکیه‌گاه جلوگیری میکنه و به بهبود عملکرد کلی و استحکام تیر_ستون کمک میکنه

طراح سازه ای برای سیستم دوگانه (قاب خمشی متوسط+ دیوار برشی ویژه) میخواد f'c رو تعیین کنه

حداقلش چند میتونه باشه؟

🔥پاسخ درست ۲۵ مگاپاسکال هست

🔔نکته این سوال اینه که برای قاب خمشی متوسط ، حداقل مقاومت فشاری مشخصه بتن باید ۲۰ مگاپاسکال در نظر گرفته بشه، و برای سیستم دیوار برشی متوسط هم حداقل ۲۵ مگاپاسکال

📣 ولی وقتی بخوای یه عدد برای مقاومت فشاری مشخصه تعیین کنی باید حداکثر مد نظر قرار بگیره

📢اما بهتر اینه که علی رغم اینکه از بند آیین نامه میشه استنتاج کرد که برای سیستم قاب خمشی مقدار ۲۰ مگاپاسکال رو لحاظ کرد، ولی بهتره در این سیستم های دوگانه مقدار ۲۵ مگاپاسکال، بعنوان حداقل مقاومت فشاری مشخصه بتن مد نظر قرار بگیره

🎉حتما سوالات رو‌بیا اینجا پاسخ بده چون امتیازاتت ثبت میشه و جایزه داریم😍

استفاده از برشگیر در ناحیه حفاظت شده تیر مجاز است؟
